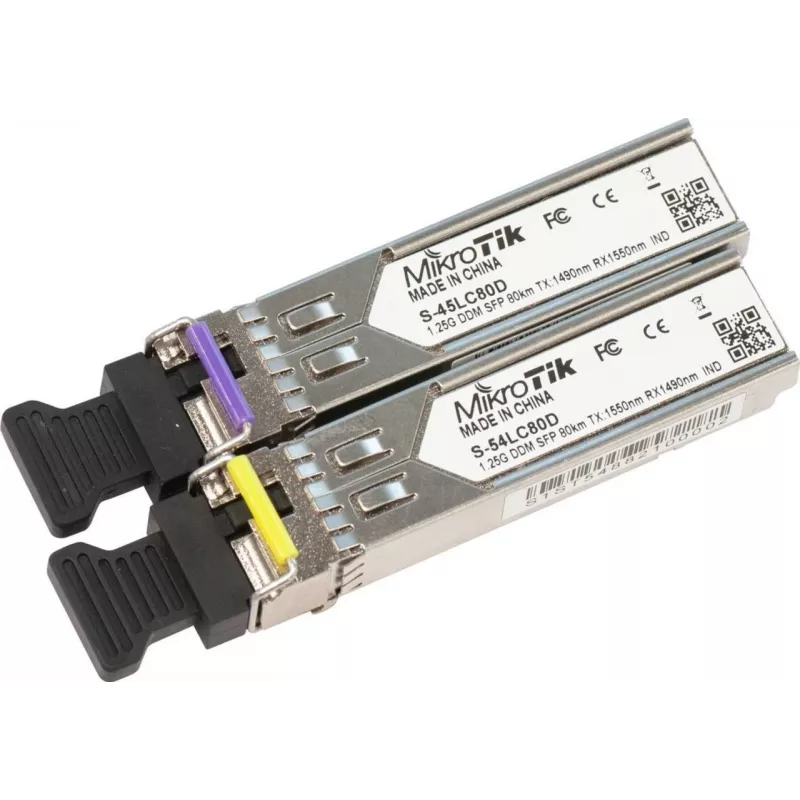

Tinklo komutatoriaus modulis MikroTik S-4554LC80D

Pramoninės temperatūros klasės (-40°C iki +85°C) SFP modulių pora, skirta vienmodėms skaidulinėms jungtims iki 80 km. Rinkinį sudaro vienas S-45LC80D (T1490nm/R1550nm) ir vienas S-54LC80D (T1550nm/R1490nm). Abu moduliai veikia 1,25 Gbps sparta, naudoja LC jungtis, palaiko DDM ir yra suderinami su MikroTik įrenginiais, turinčiais SFP arba SFP+ lizdus.

Privalumai

Sukurti pramoniniams temperatūrų diapazonams, šie vienmodžiai SFP moduliai palaiko tolimas jungtis iki 80 km ir teikia skaitmeninį diagnostinį stebėjimą (DDM), realiuoju laiku rodantį skaidulinio siųstuvo-imtuvo būseną. Suderinti Tx/Rx bangos ilgiai (1490/1550 nm ir 1550/1490 nm) leidžia paprastai diegti tiesioginėse skaidulinėse jungtyse, o LC jungtys užtikrina platų suderinamumą su tinklo įranga.

Tinka

• Tiesioginėms tolimoms skaidulinėms jungtims iki 80 km
• MikroTik maršrutizatoriams ir komutatoriams su SFP arba SFP+ lizdais
• Pramoninei aplinkai, kur reikalingas -40°C iki +85°C veikimo diapazonas
• Tinklo segmentams, kuriems reikia stebėjimo per DDM

Pagrindinės specifikacijos

• Įtraukti moduliai: S-45LC80D ir S-54LC80D
• Duomenų perdavimo sparta: 1,25 Gbps
• Skaidulos tipas: Vienmodė (SM)
• Maksimalus jungties atstumas: 80 km
• Bangos ilgiai: S-45LC80D TX 1490 nm / RX 1550 nm; S-54LC80D TX 1550 nm / RX 1490 nm
• Jungtis: LC
• Funkcijos: DDM (skaitmeninis diagnostinis stebėjimas)
• Veikimo temperatūra: -40°C iki +85°C

Kaip naudoti

Įdiekite po vieną modulį kiekviename vienmodės skaidulinės jungties gale taip, kad vieno modulio Tx bangos ilgis atitiktų kito modulio Rx bangos ilgį (S-45LC80D ↔ S-54LC80D). Įkiškite SFP modulius į suderinamų MikroTik įrenginių SFP arba SFP+ lizdus, pritvirtinkite modulius pagal įrenginio vadovą ir prijunkite LC galu užbaigtus vienmodžius skaidulinius kabelius. Patikrinkite jungties būseną tinklo įrenginyje ir, jei palaikoma, stebėkite siųstuvo-imtuvo parametrus per DDM.

Rekomendacijos

Imkite modulius už korpuso, venkite liesti skaidulų jungčių galinius paviršius, laikykite dulkių gaubtelius iki prijungimo ir laikykitės priimančiojo įrenginio karšto prijungimo gairių. Patikimam tolimam veikimui naudokite ITU reikalavimus atitinkančią vienmodę skaidulą ir prieš diegdami patikrinkite jungties biudžetą dėl nuostolių ir sujungimų.
