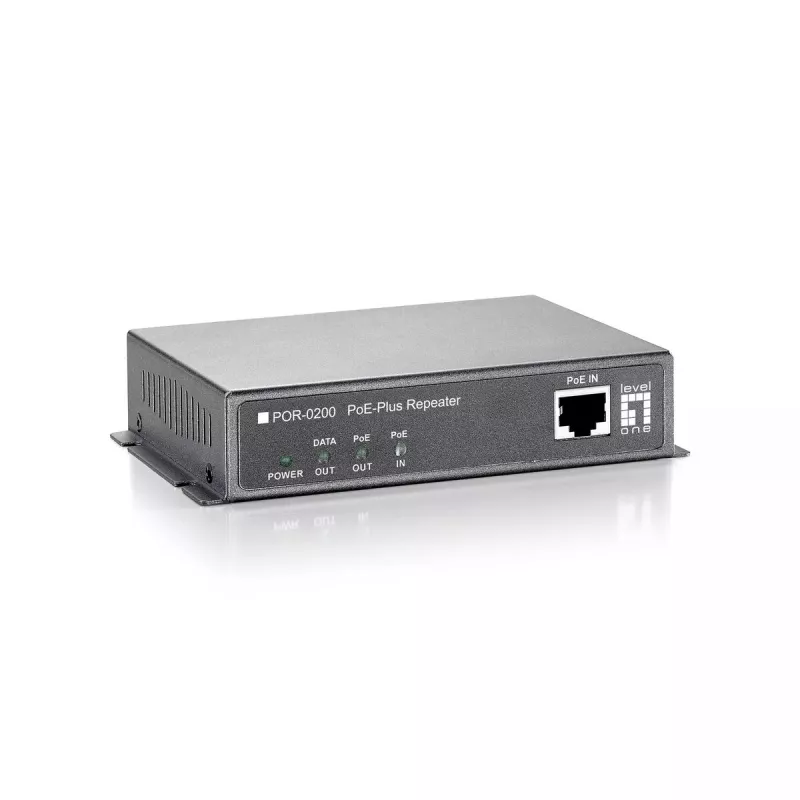

Tinklo kartotuvas LevelOne PoE kartotuvas, kaskaduojamas

POR-0200 PoE-Plus kartotuvas praplečia PoE (802.3af/at) tinklų pasiekiamumą, leisdamas montuotojams padidinti kabelių ilgį virš standartinių 100 metrų. Sukurtas sistemų integratoriams, POR-0200 priima maitinimą ir duomenis iš PoE-Plus PSE ir kartoja ryšį, kad pratęstų dar 100 metrų; kelis įrenginius galima sujungti grandinėle, kad būtų pasiekti didesni atstumai, priklausomai nuo maitinamo įrenginio galios.

Privalumai

POR-0200 nereikia išorinio maitinimo šaltinio, nes jis ima maitinimą iš maitinimo tiekimo įrangos (PSE), supaprastindamas diegimą. Jis turi patvarų metalinį korpusą ir tris RJ-45 prievadus: vieną IN prievadą maitinimo ir duomenų įvedimui ir du OUT prievadus — vienas teikia PoE (maitinimas + duomenys), o kitas tik duomenis. Įrengimas yra „plug-and-play“, nereikalaujantis programinės įrangos konfigūravimo, todėl tinka ankštoms ar sudėtingoms instaliacijoms.

Pagrindinės specifikacijos

• Standartai: suderinamas su PoE 802.3af / PoE-Plus 802.3at
• Maksimalus prailginamas atstumas vienam kartotuvui: papildomi 100 metrų

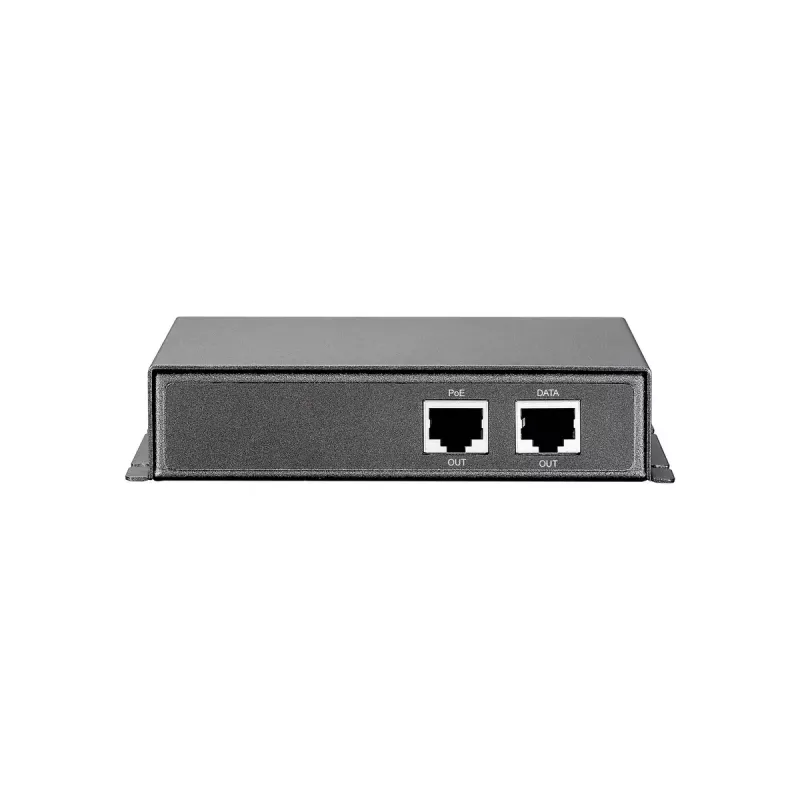

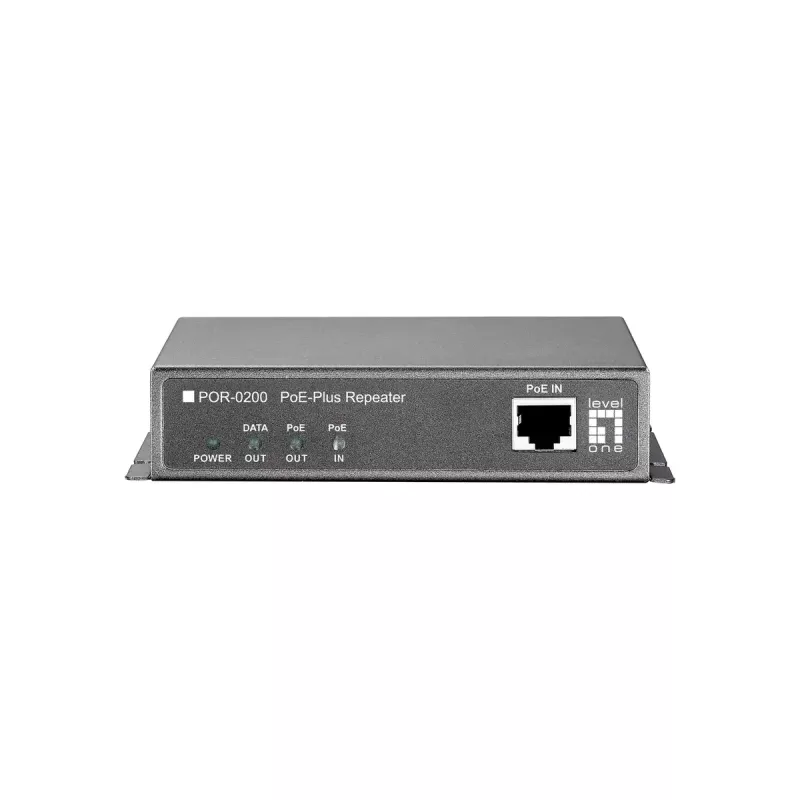

• Prievadai: 3 × RJ-45 (1 × IN, 1 × OUT PoE, 1 × OUT tik duomenys)
• Maitinimo šaltinis: gauna maitinimą iš PSE (nereikia išorinio PSU)
• Korpusas: patvari metalinė dėžutė
• Įrengimas: „plug-and-play“, nereikia programinės įrangos
• Išplečiamumas: kelis kartotuvus galima jungti grandinėle (maksimalus atstumas priklauso nuo PD galios)

Kaip naudoti

Prijunkite Ethernet kabelį nuo PoE-Plus komutatoriaus (PSE) prie POR-0200 IN prievado, kad tiektumėte maitinimą ir duomenis pirmiesiems 100 metrų. Tada prijunkite OUT PoE prievadą prie maitinamo įrenginio (PD), kad pratęstumėte maitinimą ir duomenis dar 100 metrų, arba naudokite OUT tik duomenų prievadą įrenginiams, kuriems nereikia PoE. Norėdami pasiekti didesnius atstumus, prijunkite kitą POR-0200 įrenginį prie OUT prievado ir pakartokite veiksmus; užtikrinkite, kad bendra grandinė palaiko PD maitinimo reikalavimus.

Rekomendacijos

Prieš jungiant kartotuvus grandinėle, patikrinkite savo PoE komutatoriaus maitinimo biudžetą ir prijungtų įrenginių galios reikalavimus. Maksimalus pasiekiamas atstumas priklauso nuo reikalingos maitinamo įrenginio galios; atitinkamai suplanuokite kartotuvų skaičių, kad palaikytumėte tinkamą maitinimo tiekimą.
