Tinklo kabelių testeris MicroConnect CAB-TEST10

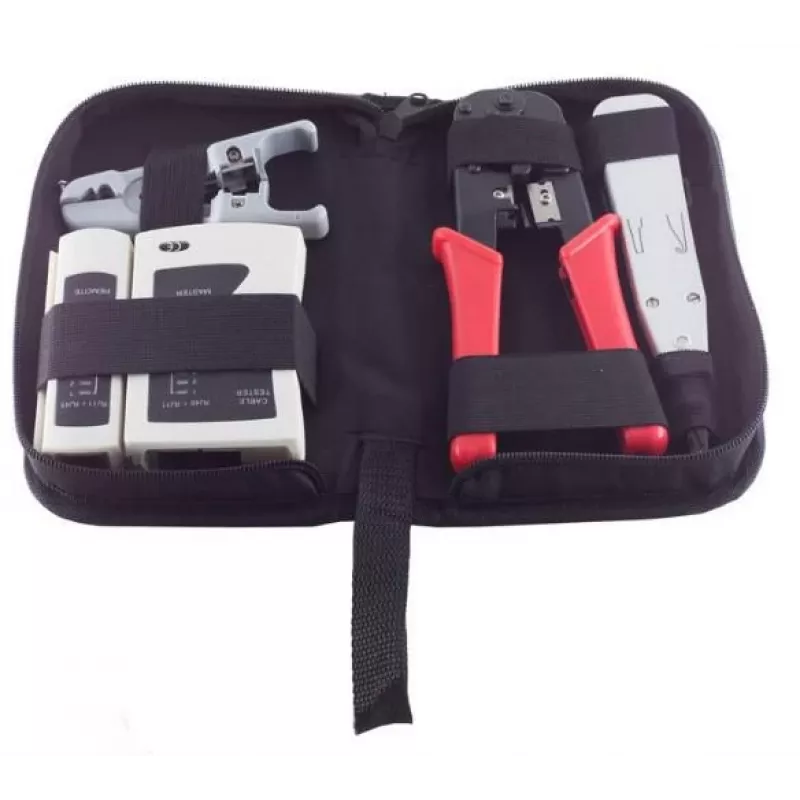

Šis tinklo rinkinys suteikia pagrindinius įrankius tinklo kabeliams, sieniniams lizdams ir paskirstymo skydams surinkti bei testuoti. Jis skirtas namų tinklams ir mažiems biurams / namų biurams (SOHO) ir jame yra presavimo įrankis, suderinamas su RJ-12 (6P6C) ir RJ-45 (8P8C) moduliniais kištukais, IDC įspaudimo įrankis su dviem atlenkiamais ištraukimo kabliukais, kabelių testeris RJ-12 ir RJ-45 jungtims bei universalus nuėmimo įrankis. Kabelių testeris tikrina vientisumą ir laidų sujungimą, nustatydamas atviras, trumpai sujungtas ar neteisingai sujungtas poras; atminkite, kad 9V baterija nepridedama.

Privalumai

Rinkinys sujungia presavimo, užbaigimo ir testavimo įrankius viename kompaktiškame komplekte, todėl nereikia pirkti atskirų instrumentų. Įrankiai tinka tiek moduliniams kištukams užbaigti, tiek įspaudimo blokams, o pridedamas kabelių testeris greitai patikrina kontaktų išdėstymą ir nustato laidų gedimus. Konfigūracija palaiko įprastas Ethernet ir telefono jungtis, todėl rinkinys yra universalus montavimui vietoje ir priežiūrai.

Tinka

• Ethernet komutacinių kabelių (tiesioginio ir kryžminio) montavimui ir taisymui
• Keystone lizdų ir sieninių lizdų užbaigimui
• Darbui su įspaudimo blokais ir paskirstymo skydais
• Tinklo kabelių testavimui vietoje namų ir SOHO aplinkoje

Pagrindinės specifikacijos

• Jungčių suderinamumas: RJ-12 (6P6C) ir RJ-45 (8P8C)
• Palaikomi kabelių tipai: vytos poros tinklo kabeliai (pvz., Cat5e/Cat6 komutaciniai kabeliai)
• Testerio funkcijos: vientisumas, kontaktų išdėstymo patikra, atvirų, trumpai sujungtų ir neteisingai sujungtų porų nustatymas
• Užbaigimo įrankiai: presavimo įrankis moduliniams kištukams, IDC įspaudimo įrankis su atlenkiamais ištraukimo kabliukais
• Papildomas įrankis: universalus kabelių nuėmiklis

Kaip naudoti

Paruoškite kabelį, nuimdami išorinį apvalkalą universaliu nuėmikliu, išdėstykite laidininkų poras pagal reikiamą laidų schemą ir įkiškite laidus į modulinį kištuką arba keystone lizdą. Naudokite presavimo įrankį RJ-12 arba RJ-45 kištukams užfiksuoti arba naudokite IDC įspaudimo įrankį užbaigimui ant įspaudimo bloko ar paskirstymo skydo. Po užbaigimo prijunkite abu kabelio galus prie MicroConnect CAB-TEST10 kabelių testerio ir jo nuotolinio įrenginio, įjunkite testerį su 9V baterija (nepridedama), tada paleiskite testą, kad patvirtintumėte vientisumą ir teisingą kontaktų išdėstymą.

Rekomendacijos

Norint gauti patikimus rezultatus, įsitikinkite, kad kabelių galai yra švariai nuimti ir laidininkai visiškai įstatyti prieš presuojant ar įspaudžiant. Naudokite kabelių testerį po kiekvieno užbaigimo, kad patikrintumėte laidus ir nustatytumėte gedimus; pakeiskite testerio bateriją, kai indikatoriai pritemsta arba testai tampa nenuoseklūs.
