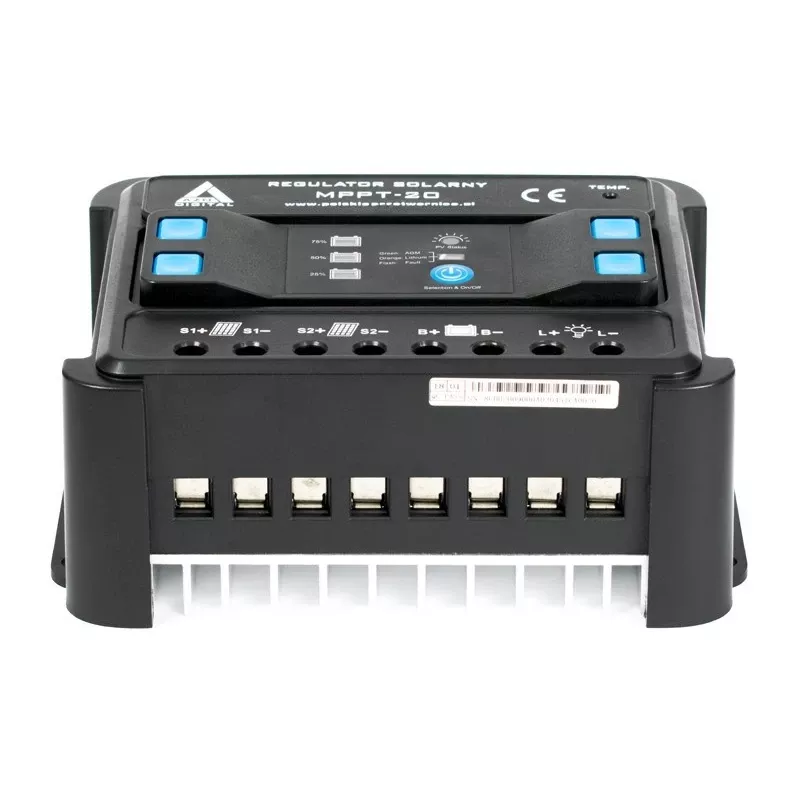

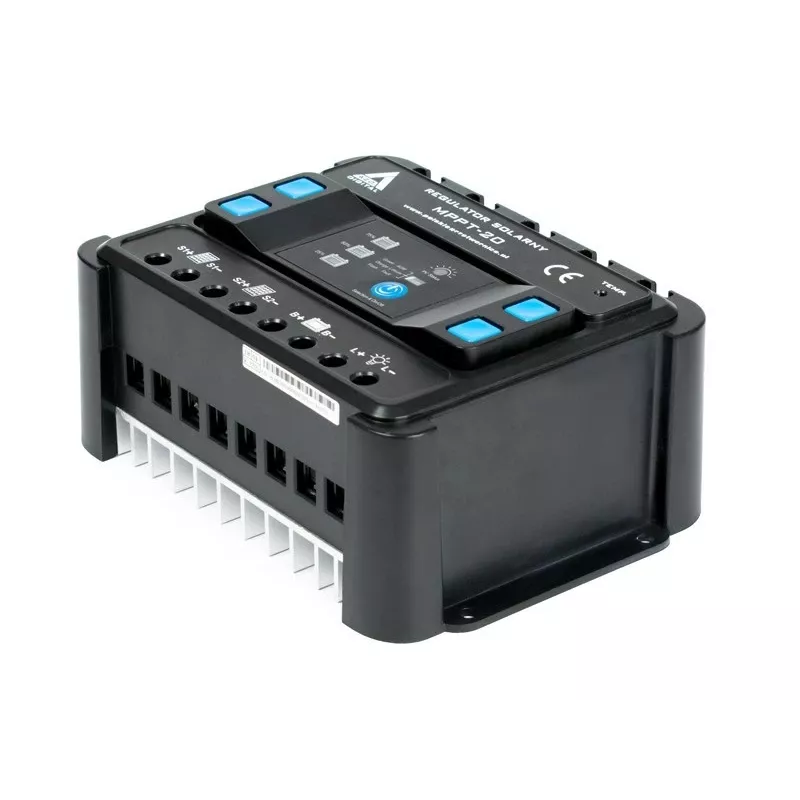

AZO Digital saulės MPPT įkrovos valdiklis 12/24V 20A

MPPT saulės įkrovimo valdiklis, skirtas 12V ir 24V sistemoms, užtikrinantis maksimalią 20A įkrovimo srovę su pažangia maksimalaus galios taško sekimo (MPPT) technologija. Jo didelis sekimo efektyvumas viršija 99,5%, o konversijos efektyvumas siekia iki 98%, užtikrinant maksimalų energijos surinkimą iš saulės baterijų net ir esant sudėtingoms apšvietimo sąlygoms. Valdiklis palaiko sandaraus švino-rūgšties, gelio, skysto elektrolito švino-rūgšties ir ličio (LiFePO4) baterijas, su 3 pakopų įkrovimo algoritmu ir išlyginimu, užtikrinančiu optimalią baterijos būklę.

Privalumai

AZO Digital MPPT valdiklis automatiškai nustato sistemos įtampą (12V arba 24V) ir priima PV įėjimo įtampą iki 100V, leidžiančią lanksčiai konfigūruoti plokštes. Jame yra apšviestas LCD ekranas, skirtas aiškiai stebėti įkrovimo būseną, baterijos įtampą ir apkrovos išvestį. Integruota RS485 ryšio sąsaja leidžia nuotoliniu būdu stebėti ir registruoti duomenis. USB išvestis (5V/2A) skirta įkrauti mažus įrenginius. Išsami apsauga apima perkrovimą, per didelį iškrovimą, perkrovą, trumpąjį jungimą, atvirkštinį poliškumą tiek PV, tiek baterijai, ir perkaitimą. Bendras neigiamas įžeminimas supaprastina montavimą įvairiose sistemose. Programuojama apkrovos išvestis su laikmačio funkcija suteikia valdymą prijungtoms nuolatinės srovės apkrovoms.

Tinka

• Autonominėms saulės sistemoms nameliuose, kemperiuose, valtyse ir atokiose vietose
• 12V ir 24V baterijų bankams su švino-rūgšties arba ličio chemija
• Saulės gatvių apšvietimui ir stebėjimo sistemoms
• Nešiojamiesiems saulės generatoriams ir atsarginio maitinimo sprendimams

Pagrindinės specifikacijos

• MPPT technologija su >99,5% sekimo efektyvumu
• Sistemos įtampa: 12V/24V automatinis nustatymas
• Maksimali įkrovimo srovė: 20A
• Maksimali PV įėjimo įtampa: 100V
• Maksimali PV įėjimo galia: 260W (12V) / 520W (24V)
• Baterijų tipai: Sandari, Gelio, Skysto elektrolito, LiFePO4
• Įkrovimo algoritmas: 3 pakopų + išlyginimas
• Savo suvartojimas: <10mA
• Darbinė temperatūra: -20°C iki +55°C
• Apšviestas LCD ekranas, RS485, USB 5V/2A
• Apsauga: perkrovimas, per didelis iškrovimas, perkrova, trumpasis jungimas, atvirkštinis poliškumas, perkaitimas
• Įžeminimas: bendras neigiamas

Rekomendacijos

Siekiant optimalaus veikimo, suprojektuokite saulės baterijų masyvą taip, kad atvirosios grandinės įtampa (VOC) neviršytų 100V esant žemiausiai numatomai temperatūrai. Naudokite tinkamus laidų skerspjūvius 20A srovei ir užtikrinkite tinkamą vėdinimą aplink valdiklį. Konfigūruokite baterijos tipą per LCD meniu, kad atitiktų jūsų baterijos chemiją. Reguliariai tikrinkite jungtis ir laikykite valdiklį švarų bei sausą.
