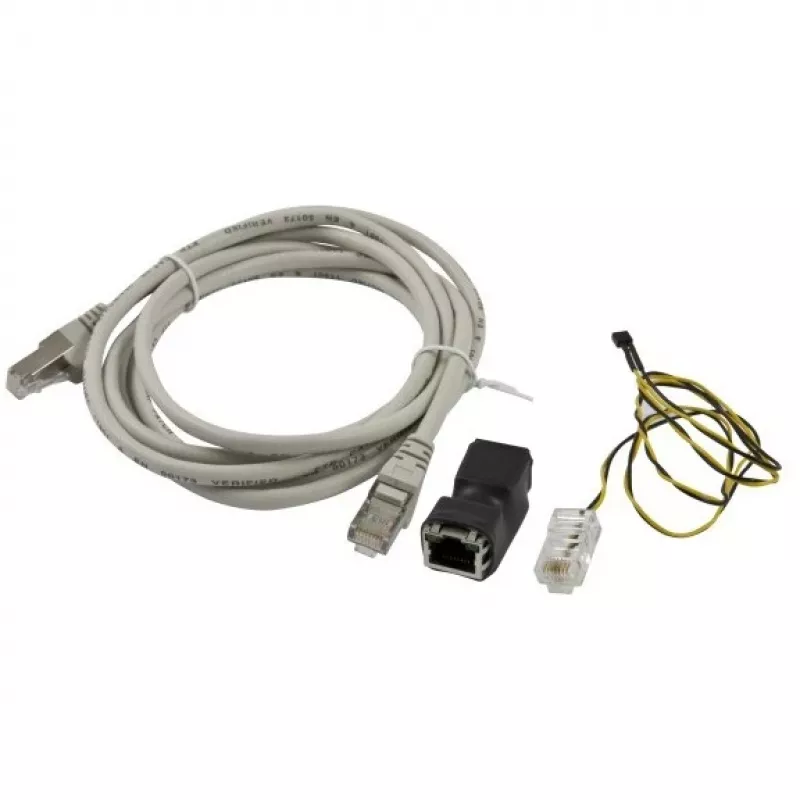

Tinklo kabelis ALLNET 92145 pilka

D0 jutiklis, skirtas ALL3691, sukurtas fiksuoti D0 impulsų išvestį iš komunalinių elektros skaitiklių ir perduoti signalą suvartojimo stebėjimui. Jutiklis aptinka infraraudonųjų spindulių D0 impulsus, kuriuos paprastai kas dvi sekundes skleidžia elektros skaitikliai, ir paverčia juos elektriniu signalu, tinkamu prijungti prie duomenų kaupiklių ar stebėjimo įrenginių. ALLNET D0 jutiklis tiekiamas kaip mažas išorinis įrenginys, kuris turi būti pritvirtintas tiesiai prie skaitiklio paviršiaus; tvirtinimas atliekamas individualiai, atsižvelgiant į skaitiklio geometriją (pavyzdžiui, naudojant lipnią juostą).

Privalumai

ALLNET D0 jutiklis yra kompaktiškas ir paprastas būdas nuskaityti D0 išvestį iš įvairių skaitiklių korpusų. Jis palaiko infraraudonųjų spindulių D0 aptikimą, o jo forma gali būti pritaikyta prie skirtingų skaitiklių formų. Montavimas yra neinvazinis ir nereikalauja vidinių skaitiklio laidų keitimo. Įrenginys yra suderinamas su standartinėmis D0 telemetrijos sąsajomis, kai prijungiamas prie tinkamos stebėjimo įrangos.

Tinka

• D0 impulsų skaitymui iš buitinių elektros skaitiklių
• Energijos stebėjimo sistemoms ir duomenų kaupikliams
• Namų automatikos ir išmaniųjų apskaitos projektų

Pagrindinės specifikacijos

• Gamintojas: ALLNET
• Modelis / MPN: ALL369x-D0-01
• EAN: 4038816000330
• Sąsaja: D0 impulsas (infraraudonųjų spindulių aptikimas į elektrinę išvestį)
• Montavimas: Išorinis tvirtinimas prie skaitiklio paviršiaus (klijais arba juosta)

Kaip naudoti

Uždėkite ALLNET D0 jutiklį virš skaitiklio infraraudonųjų spindulių D0 siųstuvo taip, kad jutiklio detektorius priimtų impulsus. Pritvirtinkite jutiklį prie skaitiklio korpuso naudodami lipnią juostą ar kitą tinkamą būdą, užtikrindami stabilų išlygiavimą su skaitiklio išvesties langu. Prijunkite jutiklio išvesties kabelį prie duomenų kaupiklio ar stebėjimo įrenginio D0 įvesties pagal stebėjimo įrangos laidų reikalavimus. Patikrinkite priėmimą stebėdami, ar stebėjimo sistema gauna reguliarius impulsų atnaujinimus (paprastai vieną impulsą kas dvi sekundes).

Rekomendacijos

Įsitikinkite, kad jutiklis yra tvirtai išlygiuotas su skaitiklio D0 siųstuvu ir apsaugotas nuo tiesioginių saulės spindulių arba stiprių aplinkos infraraudonųjų spindulių šaltinių, kurie galėtų trukdyti impulsų aptikimui. Naudokite tinkamus klijus, kurie nepažeidžia skaitiklio paviršiaus, ir prieš tvirtindami įrenginius prie komunalinių skaitiklių patikrinkite vietinius teisės aktus.
