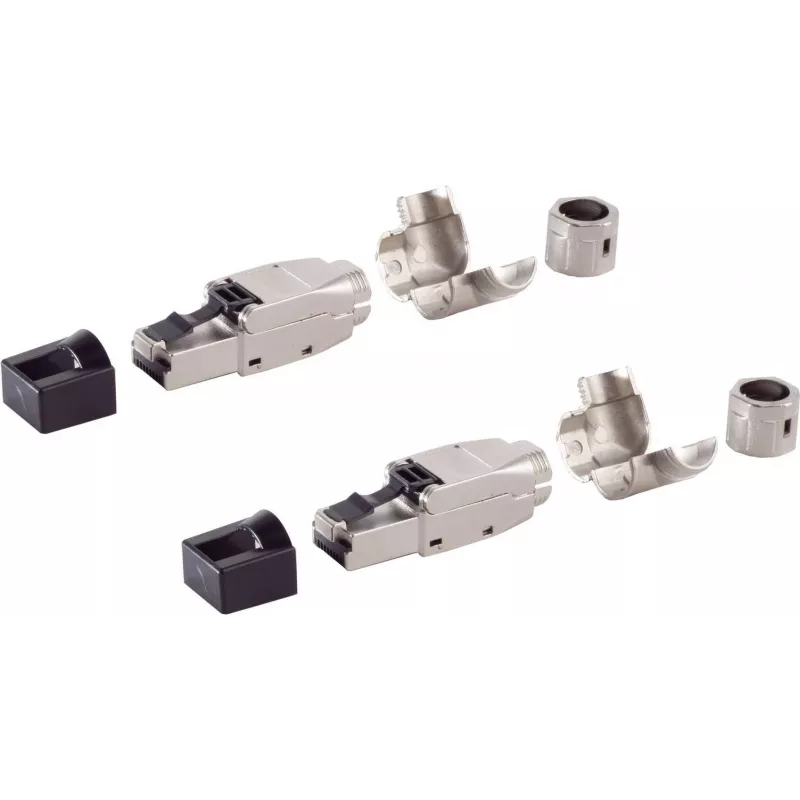

Tinklo jungtis ShiverPeaks BS08-51003-2 Cat. 6A be įrankių, stačiu kampu, STP

ShiverPeaks BS08-51003-2 Cat. 6A be įrankių, stačiu kampu, STP yra ekranuota RJ45 tinklo jungtis, skirta Cat6A ekranuotam Ethernet kabelių montavimui. Ji suteikia montavimo be įrankių procesą ir stačiu kampu suformuotą formos faktorių, kuris palengvina kompaktišką kabelių išvedžiojimą ankštose erdvėse. Jungtis skirta instaliacijoms, kuriose reikalingi ekranuoti kontaktai ir sumažintas lenkimo spindulys, kai standartinės tiesios jungtys yra nepraktiškos.

Privalumai

Ši be įrankių STP jungtis leidžia greitai ir patikimai užbaigti kabelį be užspaudimo įrankių, sumažinant montavimo laiką ir specializuotos įrangos poreikį. Stačiu kampu dizainas sumažina kabelių įvadų apkrovą ir padeda išlaikyti signalo vientisumą ankštuose korpusuose arba paskirstymo skydeliuose su ribotu gyliu. Ekranuota konstrukcija palaiko įžemintas instaliacijas ir sumažina elektromagnetinius trukdžius aukštesnio našumo duomenų perdavimui.

Tinka

• Ekranuotam Cat6A tinklo kabelių montavimui serverių patalpose ir duomenų centruose
• Prie sienos montuojamiems keystone skydeliams ir negiliems paskirstymo skydeliams
• Komercinėms ir pramoninėms aplinkoms, kuriose reikalinga EMI apsauga
• Ankštam kabelių išvedžiojimui už stelažų, komutatorių ir tinklo įrenginių

Pagrindinės specifikacijos

• Kategorija: Cat 6A (palaiko iki 10 Gbps nurodytais atstumais)
• Jungties tipas: RJ45 ekranuota (STP)
• Užbaigimas: be įrankių, greito įdėjimo dizainas
• Orientacija: stačiu kampu, skirta erdvės ribojamiems įrengimams
• Ekranavimas: pilnas metalo/folijos ekranavimas, palaikantis įžeminimą ir EMI sumažinimą
• Suderinami laidų tipai: kieti ir suvyti ekranuoti vytos poros kabeliai, skirti Cat6A

Kaip naudoti

Paruoškite ekranuotą Cat6A kabelį, nuimdami išorinį apvalkalą ir atidengdami pintą arba folijos ekraną pagal jungties gamintojo rekomenduojamą ilgį. Išvyniokite poras tik tiek, kiek reikia, kad laidai tilptų į jungtį. Įkiškite laidus pagal jungties spalvų kodą ir spauskite iki galo, kol suveikia užbaigimo mechanizmas; be įrankių dizainas užfiksuoja laidus ir užmezga ekrano kontaktą, kai jungties korpusas uždaromas arba užfiksuojamas. Po užbaigimo patikrinkite mechaninį laikymą ir ekrano bei laidų vientisumą tinkama bandymo įranga.

Rekomendacijos

Geriausiam našumui užtikrinkite, kad kabelio ekranas būtų tinkamai užbaigtas ir prijungtas prie sistemos įžeminimo. Naudokite šią jungtį su Cat6A ekranuotais kabeliais, skirtais 10 Gbps programoms, ir po montavimo atlikite tinklo sertifikavimo arba vientisumo testus, kad patvirtintumėte signalo vientisumą ir teisingą ekranavimą. Venkite per didelio kabelio lenkimo ties stačiu kampu sąsaja, kad išlaikytumėte našumą.
