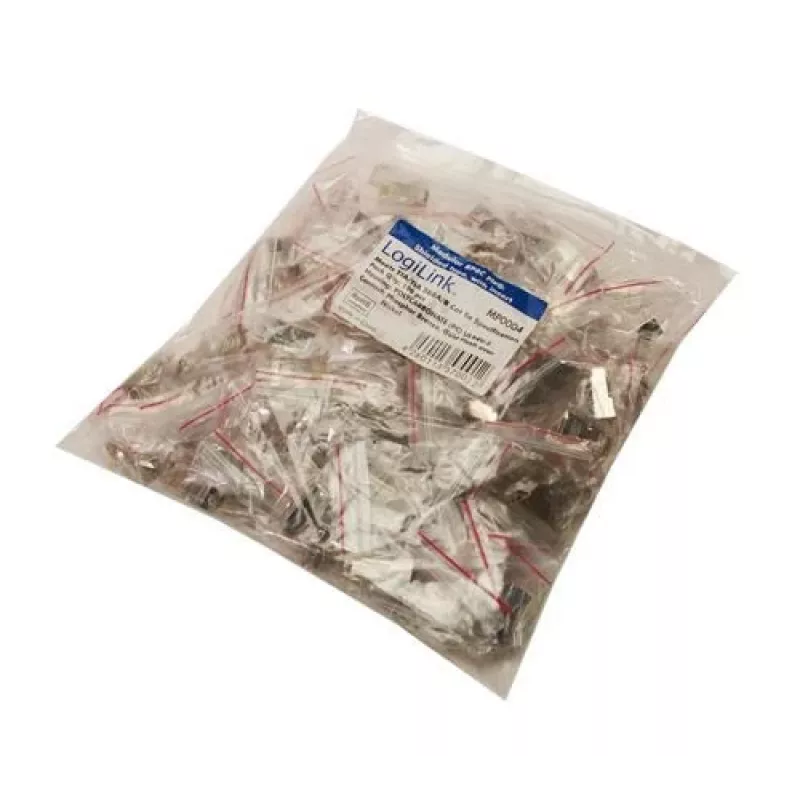

Laidinė jungtis LogiLink MP0004 CAT5e

„LogiLink MP0004“ CAT5e laidinė jungtis yra modulinis RJ45 kištukas, skirtas Cat5/Cat5e apvaliems tinklo kabeliams surinkti pagal EIA/TIA 568A ir 568B laidų sujungimo standartus. Pagaminta iš patvaraus plastiko su padengtais kontaktais, ji užtikrina stabilų elektros jungtį tinklų ir telekomunikacijų įrengimams. Kiekvienoje pakuotėje yra 100 jungčių, tinkamų masiniam kabelių tvarkymui.

Privalumai

Auksu padengti / kontaktiniu būdu padengti kaiščiai pagerina laidumą ir sumažina signalo praradimą. Plastikinis korpusas užtikrina mechaninį stabilumą užspaudžiant ir ilgalaikio naudojimo metu. Konstrukcija palaiko tiek 568A, tiek 568B laidų schemas, todėl įrengimas yra lankstus. Tiekiama masiniu kiekiu efektyviems projekto darbams.

Tinka

• Cat5/Cat5e apvaliems eterneto kabeliams surinkti
• Tinklų ir telekomunikacijų įrengimams
• Masinio kabelių tvarkymo projektams ir remontui

Pagrindinės specifikacijos

• Modelis: LogiLink MP0004
• Kategorija: Cat5e / RJ45 kištukas
• Standartai: EIA/TIA 568A ir 568B
• Kontaktai: padengti (auksu padengti arba padengti, siekiant pagerinti laidumą)
• Korpusas: patvarus plastikas
• Pakuotės kiekis: 100 jungčių
• Prekės ženklas: LOGILINK
• MPN: MP0004
• EAN: 4052792003840

Kaip naudoti

Nuimkite apvalaus Cat5/Cat5e kabelio išorinį apvalkalą, kad atidengtumėte vytos poros laidus, išvyniokite ir išdėstykite laidininkus pagal pasirinktą EIA/TIA 568A arba 568B kontaktų schemą. Kiškite laidus iki galo į jungtį, kad kiekvienas laidininkas pasiektų savo kontaktą. Naudokite tinkamą užspaudimo įrankį, kad prispaustumėte jungties kontaktus prie laidų ir pritvirtintumėte kištuką prie kabelio. Prieš diegdami, patikrinkite vientisumą ir laidų eiliškumą kabelio testeriu.

Rekomendacijos

Patikimiems rezultatams pasiekti naudokite suderinamą RJ45 užspaudimo įrankį ir kabelio testerį. Užspausdami venkite per didelės jėgos, kad nepažeistumėte korpuso, ir įsitikinkite, kad kabelio apvalkalas tinkamai įstatytas, kad būtų užtikrintas įtempimo sumažinimas.
