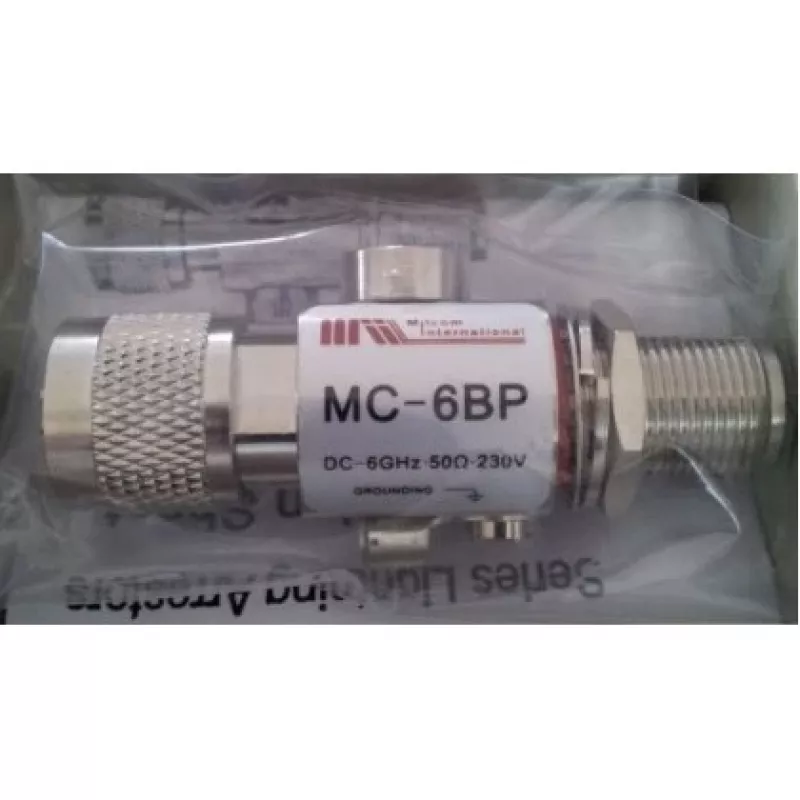

Tinklo antenos priedas ALLNET MC-6BP

ALLNET MC-6BP (AL6-NMNFBW-9) yra kompaktiškas dujų išlydžio vamzdelio žaibo ir RF apsaugos įtaisas su pertvarinėmis N tipo jungtimis (kištukinis lizdas) ir O-žiedo sandarikliu, skirtas montuoti per sieną. Jis užtikrina plačiajuostę apsaugą ir patikimą veikimą nuo nuolatinės srovės iki maždaug 6 GHz, tuo pačiu leisdamas nuolatinei srovei praeiti per koaksialinį kabelį, todėl tinka sistemoms, kurioms reikalingas nuotolinis maitinimas arba nuolatinė srovė aktyviems komponentams.

Privalumai

Ši apsauga užtikrina dvikryptę apsaugą, vienodai apsaugant abu jungčių prievadus, turi keičiamą dujų išlydžio vamzdelio elementą ir daugkartinio smūgio galimybę, prailginančią tarnavimo laiką. Jos aukštos kokybės konstrukciją sudaro patvarus žalvario korpusas ir įžeminimo gnybtas ant korpuso, skirtas paprastam įžeminimui. RF veikimas palaiko aukšto dažnio programas iki 6 GHz ir išsaugo signalo vientisumą jautriai įrangai.

Tinka

• IEEE 802.11a ir 5,2–5,8 GHz ISM/UNII belaidžiams ryšiams
• 3,5 GHz WLL (belaidės vietinės kilpos) sistemoms
• Įrenginiams, kuriems reikalingas nuolatinės srovės pralaidumas nuotoliniams stiprintuvams arba LNA
• Lauko arba per skydą montuojamiems antenų įvadams ant korpusų

Pagrindinės specifikacijos

• Modelis: ALLNET MC-6BP (AL6-NMNFBW-9)
• Jungtis: pertvarinė N tipo jungtis (kištukinis lizdas) į N tipo jungtį (kištukinis lizdas)
• Dažnių diapazonas: nuo nuolatinės srovės iki ~6 GHz
• Konstrukcija: žalvario korpusas, guminis O-žiedo sandariklis
• Savybės: keičiamas dujų išlydžio vamzdelio elementas, dvikryptė apsauga, daugkartinio smūgio galimybė
• Matmenys (iš gaminio duomenų): 68 mm × 23 mm × 31 mm
• Parduodama: vienas vienetas

Kaip naudoti

Montuokite apsaugą per korpuso sieną arba naudokite papildomą nerūdijančio plieno tvirtinimo laikiklį; įsitikinkite, kad O-žiedas tinkamai sandarina, kai montuojama per skydą. Prijunkite antenos kabelį prie vieno N tipo jungties prievado, o įrangos kabelį – prie priešingo prievado. Patikrinkite, ar įžeminimo gnybtas ant korpuso yra saugiai prijungtas prie vietos įžeminimo, kad būtų užtikrintas efektyvus viršįtampių nukreipimas. Kadangi įtaisas praleidžia nuolatinę srovę, jis gali likti linijoje, kai nuolatinė srovė tiekiama per koaksialinį kabelį nuotoliniams stiprintuvams arba LNA.

Rekomendacijos

Siekiant patikimos apsaugos, įrenkite įtaisą su mažos varžos įžeminimo jungtimi ir periodiškai tikrinkite keičiamą dujų išlydžio vamzdelio elementą po pastebimų žaibo aktyvumo ar daugybinių viršįtampių įvykių. Pakeiskite dujų išlydžio vamzdelio elementą pagal gamintojo nurodymus, jei pastebimas pablogėjimas.
