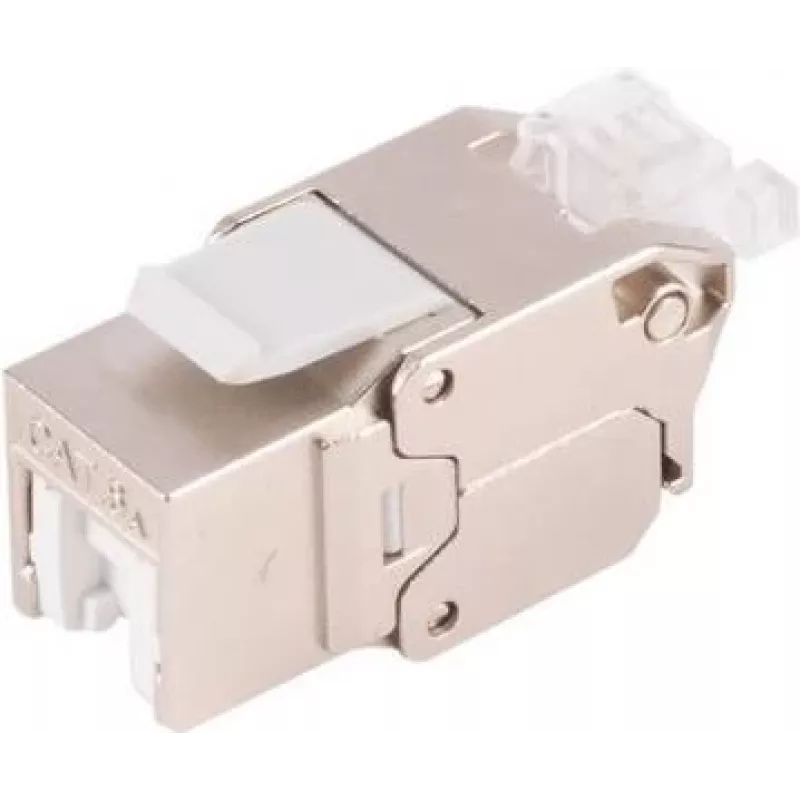

Tinklo adapterio „Keystone Cat.6A STP ClampFix S/CONN 08-10034“

ShiverPeaks tinklo adapteris „Keystone Cat.6A STP ClampFix“ (S/CONN) yra ekranuota „keystone“ formato jungtis, skirta Cat6A įrenginiams, kur reikalingas didelės spartos, mažų trikdžių duomenų perdavimas. Adapteris palaiko ekranuotą vytos poros kabelį ir turi kompaktišką „keystone“ formos modulį, skirtą montuoti į paskirstymo skydus, sieninius lizdus ar paviršinio montavimo dėžutes. Jo „ClampFix“ užbaigimo būdas užtikrina laidininkų ir ekrano tvirtinimą, kad būtų palaikomas pastovus elektrinis kontaktas ir mechaninis stabilumas ilgalaikiam tinklo veikimui.

Privalumai

Ekranuota konstrukcija sumažina elektromagnetinius trikdžius ir peršnekesčius, užtikrindama patikimą 10 Gigabit Ethernet veikimą per Cat6A kabelius. „Keystone“ formatas suderinamas su standartinėmis „keystone“ angomis, todėl jį galima lanksčiai montuoti įvairiuose rėmeliuose ir skyduose. „ClampFix“ užbaigimas supaprastina laidų sujungimą, nes suteikia stabilų mechaninį spaustuką, išlaikantį ekrano vientisumą ir sumažinantį specialių įrankių poreikį montuojant. Kompaktiška konstrukcija leidžia efektyviai išnaudoti erdvę tankiai išdėstytose sistemose.

Tinka

• 10 Gigabit Ethernet tinklo linijoms, kurioms reikalingas Cat6A STP veikimas
• Paskirstymo skydams, moduliniams rėmeliams ir paviršinio montavimo dėžutėms su „keystone“ angomis
• Komercinėms ir gyvenamosioms struktūrizuotoms kabelių sistemoms, kur svarbu mažinti trikdžius
• Aplinkoms su dideliu kabelių tankiu, kuriose reikalingos patikimos mechaninės jungtys

Pagrindinės specifikacijos

• Kabelio kategorijos suderinamumas: Cat6A ekranuota vytos poros (STP)
• Jungties formatas: „keystone“ modulis
• Užbaigimo būdas: „ClampFix“ ekranuotas spaustuko užbaigimas
• Duomenų perdavimo sparta: palaiko 10 Gigabit Ethernet per Cat6A kabelius
• Ekranavimas: pilnas jungties ekranavimas, užtikrinantis kabelio ekrano vientisumą
• Mechanika: kompaktiški „keystone“ matmenys, tinkami standartinėms montavimo angoms

Kaip naudoti

Paruoškite Cat6A STP kabelį, nuimdami išorinį apvalkalą ir atlenkdami kanalizavimo laidą ar folijos ekraną pagal montuotojo praktiką. Įkiškite atskirus laidininkus į „ClampFix“ užbaigimo taškus, laikydamiesi reikiamos kontaktų schemos jūsų tinklui (T568A ar T568B), ir užfiksuokite spaustuką, kad užtikrintumėte tiek laidininko, tiek ekrano kontaktą. Įspauskite „keystone“ modulį į pasirinktą rėmelį, paskirstymo skydą ar paviršinio montavimo dėžutę, kol jis užsifiksuos. Po užbaigimo patikrinkite liniją tinkama tinklo tikrinimo įranga, kad patvirtintumėte vientisumą, porų sujungimus ir veikimo rodiklius.

Rekomendacijos

Naudokite su tinkamai įvertintais Cat6A STP kabeliais ir išlaikykite pastovų ekrano vientisumą nuo kabelio iki jungties. Venkite per didelio lenkimo šalia užbaigimo taško ir patikrinkite kontaktų schemos suderinamumą tarp prijungtų galinių taškų. Siekiant geriausių rezultatų didelio tankio įrenginiuose, pažymėkite prievadus ir patikrinkite kiekvieną liniją po užbaigimo, kad patvirtintumėte 10GbE veikimą.
