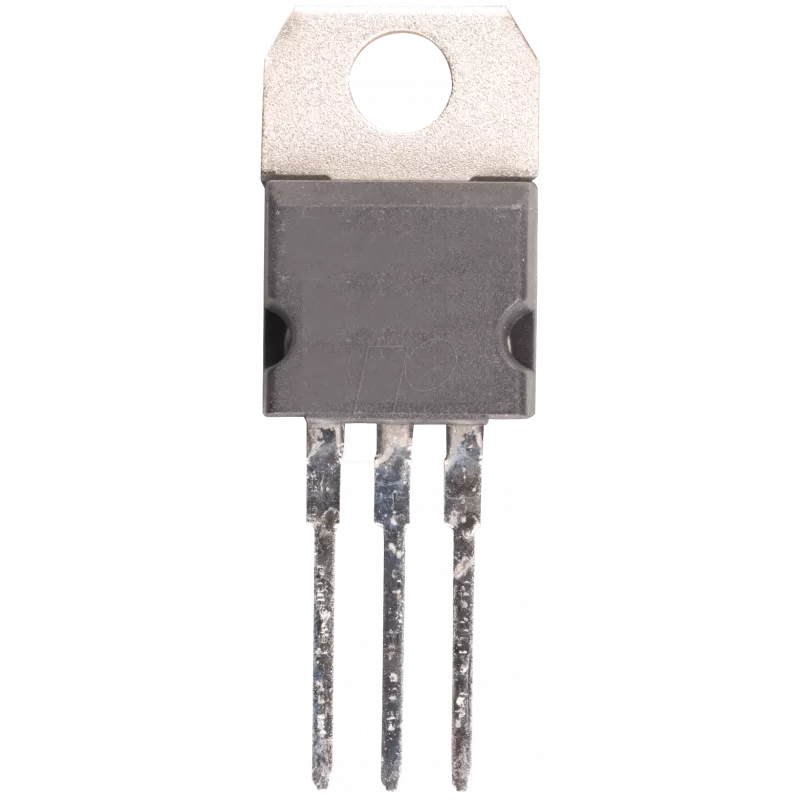

Texas Instruments LM1085 IT5.0 LDO reguliatorius — fiksuota 5 V, TO-220 korpusas

Texas Instruments LM1085 IT5.0 yra fiksuotos 5 V įtampos mažo kritimo (LDO) linijinis įtampos reguliatorius, tiekiamas TO-220 korpuse, skirtame montuoti į kiaurymes. Sukurtas tiekti stabilią 5 V išėjimo įtampą su mažu kritimo įtampos skirtumu, jis skirtas plokštės lygio reguliavimui, kur svarbus šiluminis našumas ir montavimo paprastumas. Įrenginyje integruota vidinė grandinė, užtikrinanti išėjimo stabilumą ir apsaugos funkcijas, būdingas šiuolaikiniams linijiniams reguliatoriams, išliekant paprastam diegti elektronikos, įterptinių sistemų ir buitinės įrangos maitinimo šaltinių projektuose.

Privalumai

LM1085 IT5.0 pasižymi maža kritimo įtampa, leidžiančia reguliuoti esant nedideliems įėjimo-išėjimo skirtumams, taip pagerinant efektyvumą daugelyje 5 V taikymų. TO-220 korpusas užtikrina efektyvų šilumos išsklaidymą ir tiesioginį montavimą ant plokščių su kiaurymėmis. Fiksuota 5 V išėjimo įtampa supaprastina projektavimą, nes nereikia išorinių nustatymo rezistorių, o integruota apsauga padeda užtikrinti patikimą veikimą kintančiomis apkrovos ir šiluminėmis sąlygomis.

Tinka

• Plokštės lygio 5 V maitinimo magistralėms mikrovaldikliams ir skaitmeninei logikai
• Įterptinėms sistemoms ir mažiems vienos plokštės kompiuteriams, kuriems reikalingas reguliuojamas maitinimas
• Jutiklių, pavarų ir periferinių įrenginių maitinimo šaltiniams
• Įrangos remontui ar modernizavimui, kur tinka TO-220 linijinis reguliatorius

Pagrindinės specifikacijos

• Išėjimo įtampa: fiksuota 5 V
• Korpuso tipas: TO-220, skirtas montuoti į kiaurymes
• Įrenginio tipas: mažo kritimo (LDO) linijinis reguliatorius
• Tipinis mažo kritimo veikimas, tinkamas nedideliems įėjimo-išėjimo skirtumams
• Integruotos apsaugos ir stabilumo funkcijos patikimam išėjimui

Kaip naudoti

Įmontuokite LM1085 IT5.0 ant plokštės naudodami TO-220 tvirtinimo kiaurymes arba suderinamą radiatorių, kad pagerintumėte šilumos išsklaidymą dirbant didesnėmis srovėmis. Prijunkite įėjimo maitinimą prie reguliatoriaus įėjimo kontakto, reguliuojamą 5 V išėjimą – prie apkrovos, o bendrą įžeminimą – prie grandinės įžeminimo. Pridėkite įėjimo ir išėjimo kondensatorius, kaip rekomenduojama įrenginio duomenų lape, kad užtikrintumėte stabilumą; kondensatorius dėkite arti reguliatoriaus kontaktų ir pasirinkite talpos vertes bei tipus, atitinkančius gamintojo nurodymus. Laikykitės tinkamo poliškumo ir užtikrinkite, kad įėjimo įtampa išliktų aukštesnė už minimalią reikalingą reguliavimui, bet neviršytų maksimalios įrenginio leistinos vertės.

Rekomendacijos

Kad veikimas būtų patikimas, naudokite mažo ESR išėjimo kondensatorius, kaip siūlo Texas Instruments, pritvirtinkite TO-220 korpusą prie tinkamo radiatoriaus, kai imama didelė apkrovos srovė, ir patikrinkite šilumines ribas savo taikyme. Laikykite laidus trumpus ir užtikrinkite pakankamą ventiliaciją, kad būtų palaikoma stabili 5 V reguliacija kintančiomis aplinkos ir apkrovos sąlygomis.
