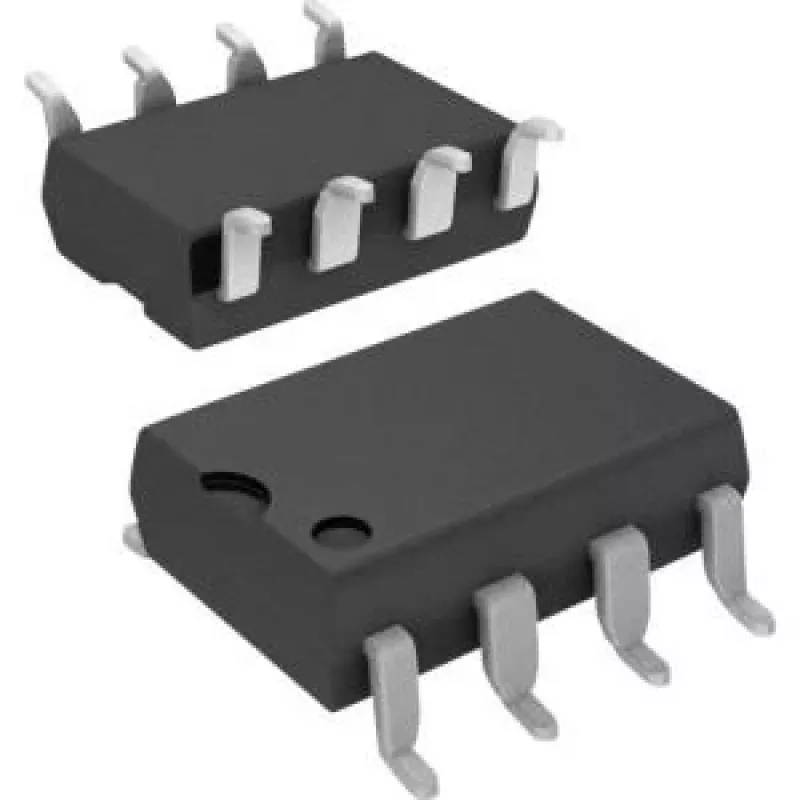

“Texas Instruments” ISO1050DUBR sąsajos siųstuvas-imtuvas, CAN 1/1, SOP-8 korpusas

„Texas Instruments“ ISO1050DUBR yra sąsajos siųstuvas-imtuvas, sukurtas užtikrinti CAN fizinio lygmens ryšį tarp valdiklio ir CAN magistralės. Įrenginys, pateikiamas SOP-8 korpuse, turi vieną siuntimo ir priėmimo kanalą (CAN 1/1) ir suteikia reikalingas signalų vertimo bei apsaugos funkcijas, skirtas montavimui ant plokštės automobilių ir pramoninėse valdymo sistemose. Jis skirtas naudoti ten, kur reikalingas patikimas diferencinis signalų perdavimas ir standartinis CAN magistralės ryšys fiziniame lygmenyje.

Privalumai

ISO1050DUBR integruoja vieno kanalo CAN siųstuvą-imtuvą su pramonėje standartinėmis fizinėmis sąsajomis kompaktiškame SOP-8 korpuse, supaprastindamas PCB išdėstymą ir leisdamas nesudėtingai pakeisti ar atnaujinti CAN priekinės dalies grandynus. Įrenginys palaiko diferencinį CAN signalų perdavimą ir užtikrina reikiamas elektrines charakteristikas saugiam ir stabiliam duomenų apsikeitimui tarp mikrovaldiklio ir magistralės. Jo vieno kanalo konstrukcija sumažina komponentų skaičių, kai reikalingas tik vienas CAN mazgas, taip padedant optimizuoti plokštės plotą ir specifikacijos sudėtingumą.

Pagrindinės specifikacijos

• Topologija: vienas CAN siuntimo ir priėmimo kanalas (1 TX / 1 RX)
• Korpusas: SOP-8 paviršinio montavimo korpusas
• Funkcija: fizinio lygmens CAN siųstuvas-imtuvas diferenciniam magistralės ryšiui
• Taikymo aplinka: automobilių ir pramoniniai CAN tinklai
• Integravimas ant plokštės: tinkamas montuojamo ant PCB siųstuvo-imtuvo vaidmeniui tarp valdiklio ir CAN magistralės

Kaip naudoti

Integruokite SOP-8 siųstuvą-imtuvą ant PCB su atitinkamais CAN magistralės terminalais ir filtravimo komponentais, kaip reikalauja tikslinis tinklas. Prijunkite TX ir RX išvadus prie CAN valdiklio arba mikrovaldiklio CAN periferijos pagal įrenginio duomenų lapą ir nutieskite CAN_H bei CAN_L signalus į magistralę laikantis rekomenduojamų išdėstymo praktikų. Užtikrinkite maitinimo atsiejimą ir bet kokį reikalingą apsauginį ar bendrojo modulio filtravimą, kad būtų pasiekti sistemos EMS ir patikimumo tikslai.
