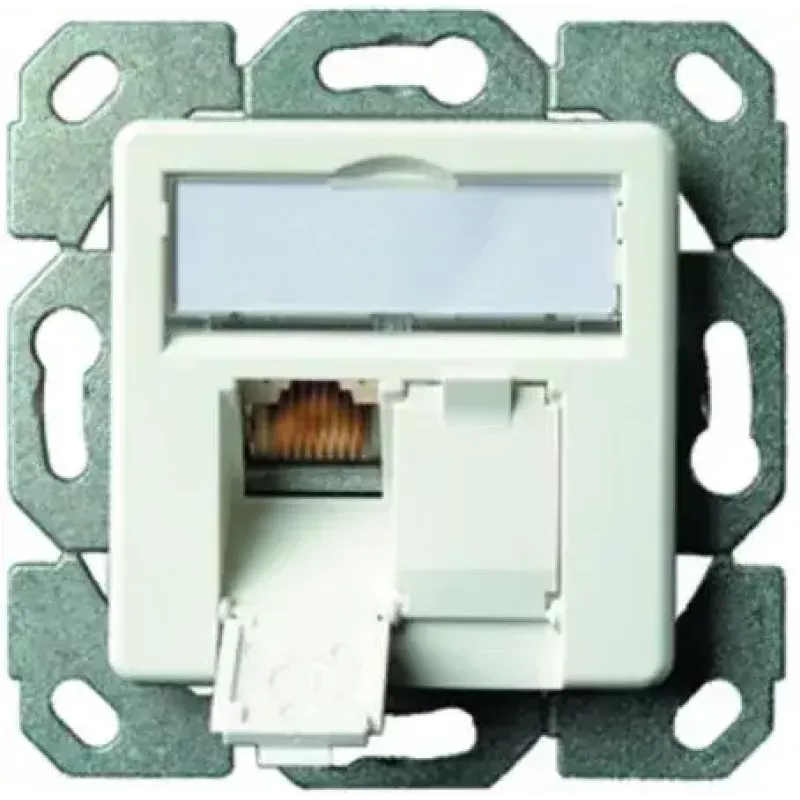

Telegärtner J00020A0500 kištukinio lizdo dėžutė, balta

„Telegärtner J00020A0500“ kištukinio lizdo dėžutė yra visiškai ekranuotas prijungimo korpusas, skirtas Cat.6A perdavimui pagal ISO/IEC 11801 ir EN 50173-1. Balta apdaila ir kompaktiškas montavimo gylis, dėžutė palaiko saugų 360° ekranavimo kontaktą ir įtempimo sumažinimą naudojant atskirus fiksuojamuosius varžtus kabelio apvalkalui ir ekranavimui. Jis tinkamas horizontaliam arba vertikaliam montavimui kabelių kanaluose ir leidžia lanksčiai parinkti kabelio įvedimo kryptis, siekiant sumažinti atsargų įvairovę.

Privalumai

Ši kištukinio lizdo dėžutė užtikrina visišką ekranavimą, kad pagerėtų EMS charakteristikos, ir palaiko Cat.6A našumo lygius. Konstrukcija leidžia įvesti laidus iš visų pusių 8x45° žingsniais ir siūlo įkalamojo įžeminimo jungtis visuose keturiuose kampuose pagal DIN 46342-1. Nuimamas vertikalus tvirtinimo bėgelis ir mažas montavimo gylis leidžia montuoti grindų montavimo dėžutėse ir grindų loveliuose. Lizdų dėžutė priima tiek 6 kontaktų (RJ11/12), tiek 8 kontaktų (RJ45) jungtis su apsauga nuo perlenkimo ir gali būti derinama su įvairiomis dangtelių programomis; permatomas, atverčiamas etikečių laukelis gali būti sumontuotas vėliau.

Tinka

• Cat.6A tinklo lizdams biurų ir duomenų kabeliuose
• Ekranuotiems įrenginiams, kuriems reikalingas geresnis EMS atsparumas
• Grindų ir grindų lovelių montavimui su ribotu gyliu
• Aplinkoms, kurioms reikalingos lanksčios kabelio įvedimo kryptys ir įžeminimo parinktys

Pagrindinės specifikacijos

• Perdavimo našumas: Cat.6A pagal ISO/IEC 11801 ir EN 50173-1
• Visiškai ekranuota konstrukcija su 360° ekranavimo kontaktu
• Kabelio įvadas konfigūruojamas 8x45° žingsniais; horizontalus arba vertikalus montavimas
• Įkalamojo įžeminimo jungtis visuose keturiuose kampuose (DIN 46342-1; 6,3 mm)
• Suderinama su 6 kontaktų (RJ11/12) ir 8 kontaktų (RJ45) jungtimis
• Nuimamas vertikalus tvirtinimo bėgelis montavimui grindyse
• Balta apdaila; MPN: J00020A0500; EAN: 4018359362959

Kaip naudoti

Įdėkite lizdų dėžutę norima horizontalia arba vertikalia kryptimi kabelių kanale arba grindų montavimo dėžutėje. Įveskite ekranuotą kabelį į dėžutę pasirinkta kryptimi, naudodami 8x45° įvado pozicijas, ir pritvirtinkite išorinį apvalkalą bei ekranavimą fiksuojamaisiais varžtais, kad užtikrintumėte 360° ekranavimo kontaktą ir įtempimo sumažinimą. Prijunkite vidinę jungtį (RJ45 arba RJ11/12, kaip reikia) ir, jei reikia, prijunkite įkalamąjį įžeminimo jungtį prie vieno iš keturių kampinių taškų. Uždėkite tinkamą dangtelio plokštę arba perjungimo programos dangtelį ir, jei norite, vėliau sumontuokite permatomą atverčiamą etikečių laukelį.

Rekomendacijos

Naudokite su tinkamai užbaigtu ekranuotu vytos poros Cat.6A kabeliu ir užtikrinkite, kad ekranavimas būtų nepertraukiamai ir teisingai prijungtas, kad būtų išlaikytas nurodytas perdavimo našumas ir EMS apsauga. Patikrinkite jungčių suderinamumą (6 kontaktų arba 8 kontaktų) ir laikykitės vietinių montavimo standartų dėl įžeminimo ir grindų dėžučių montavimo.
