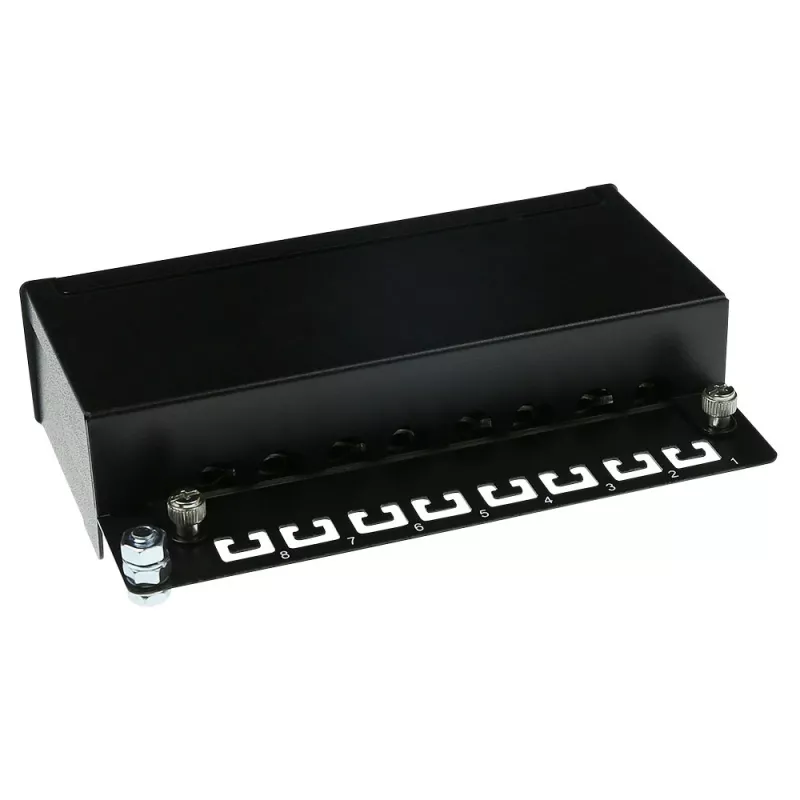

Paviršinis ekranuotas 8 prievadų CAT6A dėžutė ACT FA7001, juoda, 173×109×44 mm, 110/Krone užspaudimo blokas

Paviršinis ekranuotas tinklo dėžutė ACT FA7001 skirta aštuonių prievadų CAT6A užspaudimo moduliui sumontuoti ekranuotose Ethernet instaliacijose. Korpusas pagamintas iš metalo, juodos spalvos, o vidinė erdvė pritaikyta standartinėms 110/Krone tipo IDC užspaudimo jungtims ir užtikrina tinkamą ekranuotų kabelių įžeminimą. Kompaktiški matmenys 173×109×44 mm tinka tvirtinimui prie sienos ar paviršiaus, kur reikalinga tvarkinga jungčių terminacija ir elektromagnetinio triukšmo slopinimas.

Privalumai

Metalinė, ekranuota konstrukcija mažina elektromagnetinius trukdžius ir padeda išlaikyti kabelių charakteristikas aplinkoje, kurioje gali būti triukšmo šaltinių. Korpusas suderinamas su standartiniais 110 ir Krone IDC užspaudimo įrankiais, todėl montuotojai gali naudoti įprastus įrankių rinkinius ir jungčių modulius. Paviršinio montavimo formatas supaprastina įrengimą ant sienų ar lygių paviršių nereikalaujant montavimo sienos viduje, o kompaktiški matmenys suteikia pakankamai vietos tvarkingam kabelių valdymui ir saugiam jungčių išdėstymui.

Kam tinka

• Iki aštuonių Cat6A ekranuotų tinklo prievadų terminavimui
• Mažo biuro arba namų biuro paviršiniams tinklo išvadams
• Aplinkai, kurioje reikalingi ekranuoti korpusai siekiant sumažinti EMI ir perkalbas
• Modernizavimo įrengimams, kai nėra galimybės vesti kabelius sienų viduje

Pagrindinės specifikacijos

• Korpuso tipas: paviršinio montavimo, ekranuota metalinė dėžutė

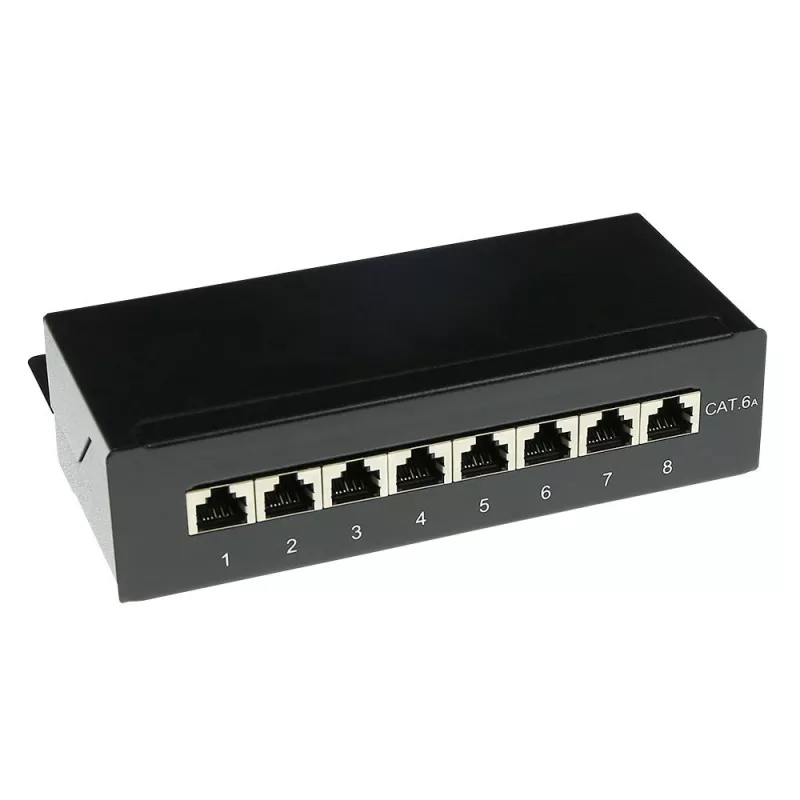

• Prievadų talpa: vieta 8 CAT6A užspaudimo prievadams
• Užspaudimo suderinamumas: 110 ir Krone IDC terminavimo tipai
• Išoriniai matmenys: 173 × 109 × 44 mm
• Spalva: juoda
• Įžeminimo galimybė: metalinis korpusas palaiko ekrano įžeminimą

Kaip naudoti

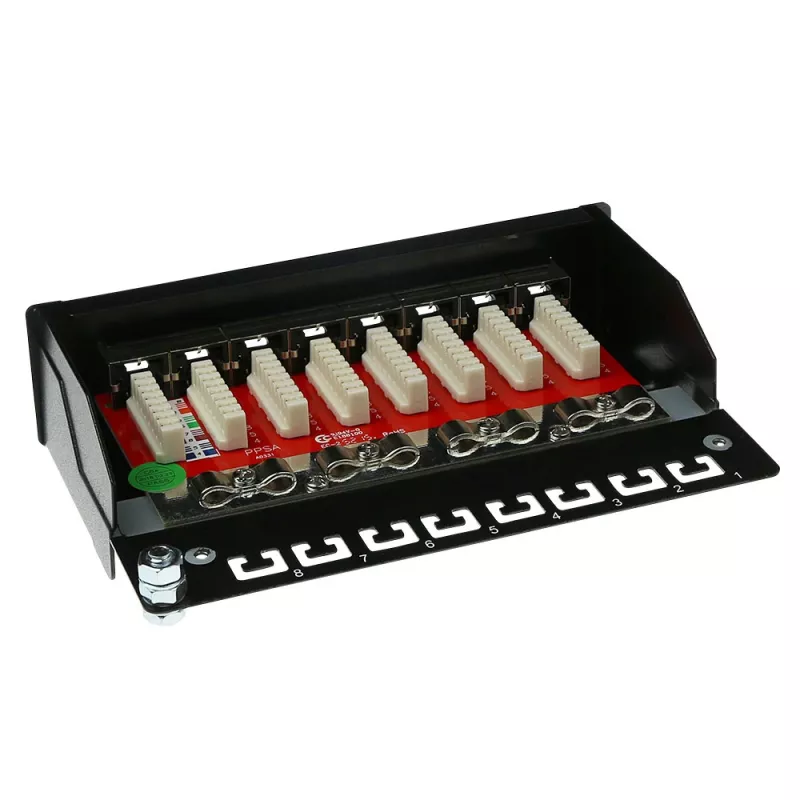

Pritvirtinkite dėžutę prie lygaus paviršiaus naudodami tinkamus varžtus ir kaiščius pagal pagrindo medžiagą. Įstatykite 8 prievadų užspaudimo modulį į vidinius tvirtinimo taškus, nuveskite ekranuotus Cat6A kabelius į korpusą ir atlikite IDC sujungimus suderinamu 110 arba Krone užspaudimo įrankiu. Įsitikinkite, kad kabelio ekranas prijungtas prie korpuso įžeminimo taško arba prie ekranuotos jungties pagal sistemos įžeminimo schemą. Uždarykite korpusą ir patikrinkite, ar visos jungtys yra saugios ir ar užtikrintas tęstinumas tarp kabelių ekranų ir korpuso įžeminimo ten, kur to reikalaujama.

Rekomendacijos

Šią ekranuotą paviršinį dėžutę naudokite įrenginiuose, kur svarbu išlaikyti Cat6A charakteristikas ir sumažinti EMI. Visada laikykitės vietinių įžeminimo ir kabelių vedimo standartų, kai terminuojate ekranuotus vytos poros kabelius, ir naudokite tinkamus užspaudimo įrankius, kad nepažeistumėte laidininkų ir IDC kontaktų.
