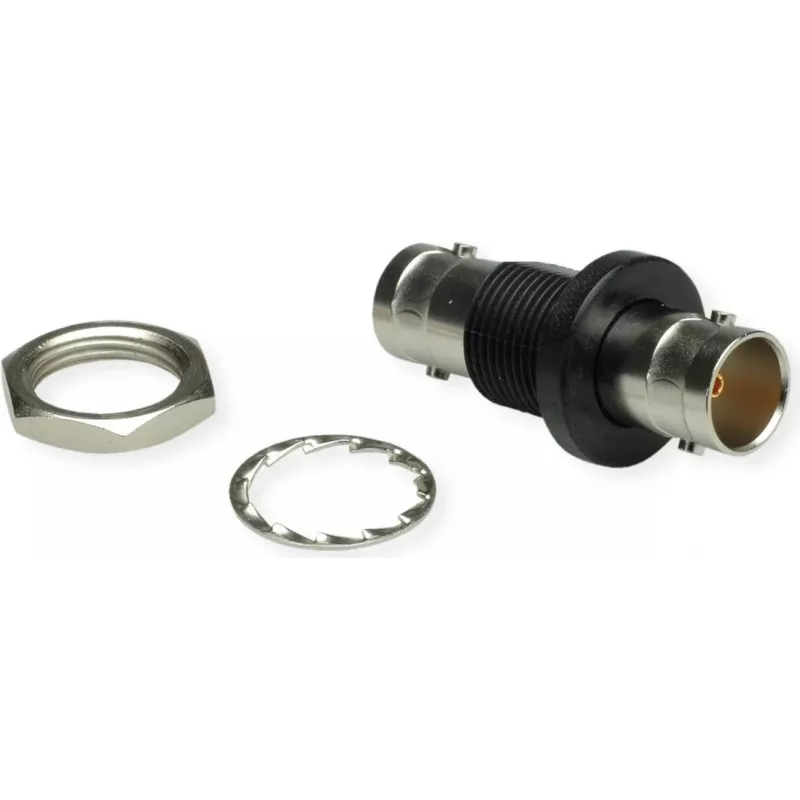

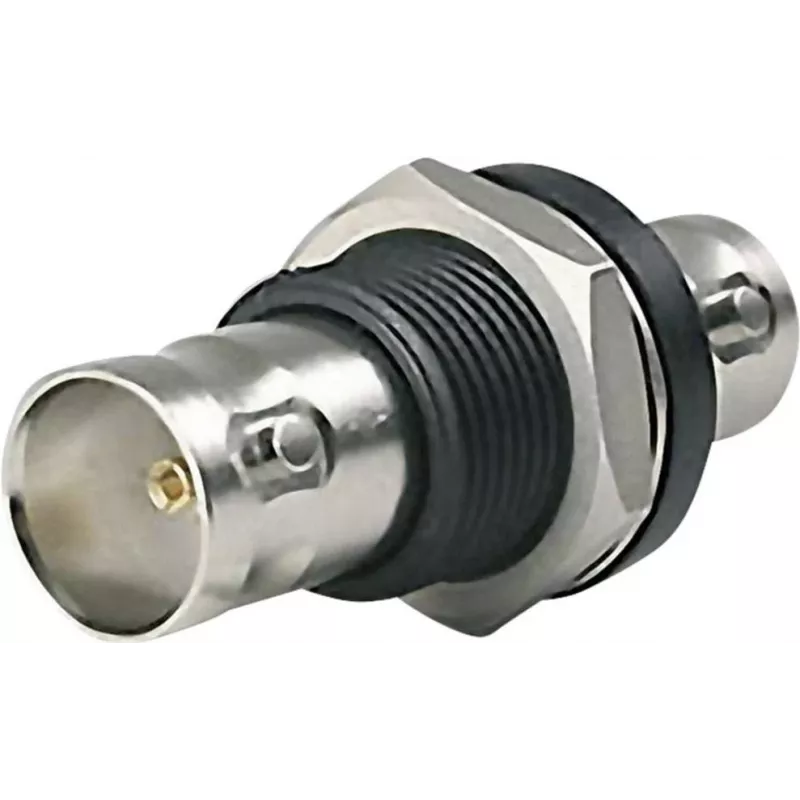

Telegärtner BNC skydinis adapteris moteriškas-moteriškas 50 omų, skydinis montavimas, nikeliuotas žalvaris, DC-4 GHz

Profesionaliose RF instaliacijose, norint pravesti BNC jungtį per panelę ar korpusą, dažnai reikia patikimos, mažo nuostolio perėjimo. Šis Telegärtner skydinis adapteris užtikrina saugią moterišką-moterišką BNC sąsają, leidžiančią tvarkingai pravesti kabelius per sienas, korpusus ar komutacines paneles be signalo kokybės praradimo.

Kam skirtas

Tinklo inžinieriams, transliacijų technikams ir RF montuotojams, kuriems reikia praplėsti BNC jungtis per paneles ar sukurti testavimo taškus 50 omų sistemose. Idealiai tinka vaizdo, instrumentų ir telekomunikacijų taikymams iki 4 GHz.

Pagrindinės savybės

• BNC moteriška (lizdas) į BNC moterišką (lizdas) skydinė perėjimo jungtis
• 50 Ω varža standartinėms RF ir vaizdo sistemoms
• Nikeliuotas žalvarinis korpusas su auksuotais centriniais kontaktais
• PTFE izoliatorius užtikrina stabilų veikimą nuo -55 °C iki +155 °C
• M12 x 0,75 montavimo sriegis patikimam įrengimui panelėje
• Mažas VSWR ≤ 1,3 esant 4 GHz ir didelis sujungimų patvarumas (≥500)

Specifikacijos

• Jungčių serija: BNC
• Jungties tipas (1 pusė): BNC moteriška (lizdas)
• Jungties tipas (2 pusė): BNC moteriška (lizdas)
• Varža: 50 Ω
• Montavimo tipas: skydinis / panelinis montavimas
• Montavimo sriegis: M12 x 0,75
• Dažnių diapazonas: DC iki 4 GHz
• VSWR esant 4 GHz: ≤ 1,3
• Kontaktų medžiaga: žalvaris, auksas virš nikelio dangos
• Korpuso medžiaga: žalvaris, nikelio danga
• Izoliatoriaus medžiaga: PTFE
• Dielektrinė atsparumas įtampai: 1500 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Kontaktų varža (centrinė): ≤ 1,5 mΩ
• Kontaktų varža (išorinė): ≤ 1 mΩ
• Darbinė temperatūra: -55 °C iki +155 °C
• Sujungimų ciklai: ≥ 500
• Atitinka RoHS

Patarimai

Įsitikinkite, kad panelės išpjova atitinka M12 x 0,75 sriegį. Siekiant geriausio veikimo, naudokite su 50 omų BNC kabeliais ir jungtimis. Nikeliuotas korpusas užtikrina atsparumą korozijai, todėl tinka vidaus ir apsaugotoms lauko sąlygoms.
