BNC laidas ShiverPeaks 77515 RG (bendraašė BNC jungtis, modelis 77515)

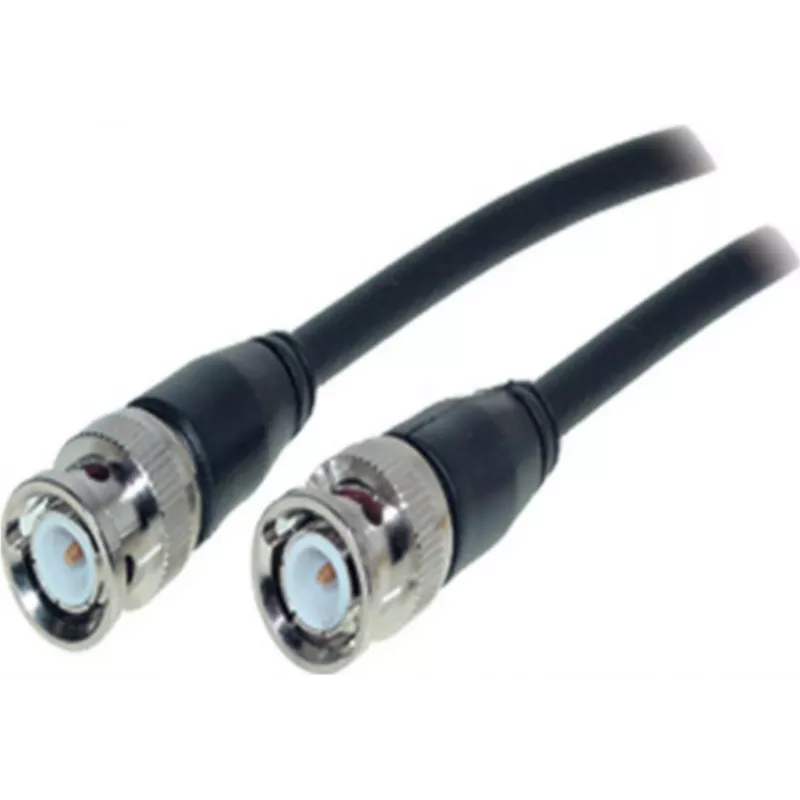

BNC laidas ShiverPeaks 77515 RG yra bendraašis jungiamasis laidas su BNC galinėmis jungtimis, skirtas patikimam signalų perdavimui tarp prietaisų, kuriuose yra BNC jungtys. Kabelis naudoja standartinę RG bendraašę konstrukciją, užtikrinančią pastovų impedansą ir elektromagnetinį ekranavimą, tinkamą vaizdo, radijo dažnio ir bandymų įrangos sujungimui. 15,0 m ilgio, su 50 Ω nominaliąja varža, šis kabelis skirtas instaliacijoms, remontui ir laikinoms bandymų konfigūracijoms, kur reikia stabilios elektros jungties ir kuo mažesnių signalo nuostolių.

Privalumai

Kabelis užtikrina pastovią 50 omų varžą ir BNC–BNC ryšį, kad būtų galima paprastai naudoti suderinamus įrenginius tiesiog prijungus. Jo bendraašė konstrukcija mažina elektromagnetinius trukdžius ir išsaugo signalo vientisumą 15,0 m atstumu. Patvarios BNC jungtys užtikrina patikimą mechaninį sujungimą ir pakartotiną elektrinį kontaktą dažnai perjungiant. Kabelio specifikacija atitinka įprastus RG bendraašių kabelių standartus, todėl jis tinkamas įvairiai vaizdo, RF ir matavimo įrangai.

Tinka

• CCTV ar analoginei vaizdo įrangai su BNC prievadais jungti
• RF bandymo instrumentams, signalų generatoriams ir spektro analizatoriams sąsajai
• Laikinoms ar pusiau nuolatinėms laboratorinėms ir stendinėms matavimo konfigūracijoms
• Garso/vaizdo instaliacijoms ir remontui, kai reikia 50 Ω bendraašio kabelio

Pagrindinės specifikacijos

• Kabelio tipas: RG bendraašis
• Jungties tipas: BNC kištukas į BNC kištuką
• Nominalioji varža: 50 Ω
• Ilgis: 15,0 m
• Tipinis naudojimas: vaizdo, RF ir bandymų įrangos sujungimas

Kaip naudoti

Kiekvieną BNC jungtį prijunkite prie atitinkamo BNC lizdo šaltinio ir paskirties įrenginiuose, kol bajonetinis fiksatorius užsifiksuos vietoje. Įsitikinkite, kad įranga yra išjungta jungiant ar atjungiant, kad išvengtumėte pereinamųjų procesų. Nutieskite kabelį vengdami staigių lenkimų, įlinkių ar artimų lygiagrečių tiesimų su didelės srovės maitinimo laidais, kad išlaikytumėte signalo vientisumą. Ilgesnėse instaliacijose patikrinkite impedansų suderinimą visoje signalo grandinėje, kad sumažintumėte atspindžius ir nuostolius.

Rekomendacijos

Prieš naudojimą apžiūrėkite jungčių galus ir, jei reikia, nuvalykite kontaktus. Venkite pakartotinio stipraus lenkimo ties jungčių sandūromis, o kabelį laikykite laisvai suvyniotą, kad prailgintumėte tarnavimo laiką. Naudojant RF matavimams, išlaikykite ilgį ir tiesimo būdą atitinkančius kalibravimo nuorodas.
