Techly papildomas imtuvas stiprintuvui / skirstytuvui HDMI per IP IDATA EXTIP-373R

„Techly IDATA EXTIP-373R“ papildomas imtuvas HDMI per IP yra kompaktiškas imtuvas, skirtas paskirstytoms HDMI vaizdo sistemoms. Jis palaiko maksimalią 1920 x 1080 skiriamąją gebą ir priima HDMI signalus struktūrizuotais tinklo kabeliais, naudodamas Cat5e arba Cat6 kabelius, kad pasiektų iki 120 metrų atstumą. Įrenginys turi HDMI vaizdo įvesties / išvesties sąsają, mažas energijos sąnaudas – 3 W esant 5 V įtampai – ir mažą korpusą, kurio matmenys 57 mm × 106 mm × 26 mm, todėl jį galima diskretiškai montuoti AV stelažuose, už ekranų arba medijos dėžutėse.

Privalumai

Imtuvas užtikrina patikimą HDMI signalų priėmimą IP pagrindu veikiančiose prailginimo sistemose ir tinka diegimui ten, kur reikia Full HD vaizdo paskirstymo be ilgų HDMI kabelių. Mažas energijos suvartojimas ir kompaktiški matmenys supaprastina integravimą į kelių ekranų sistemas. Cat5e ir Cat6 kabelių palaikymas leidžia naudoti įprastą struktūrizuotą kabelių infrastruktūrą, išlaikant pastovią vaizdo kokybę iki 120 metrų atstumu.

Tinka

• Skaitmeninei iškabų ir kelių ekranų vaizdo sienoms
• Konferencijų salėms ir susitikimų erdvėms
• Klasėms ir paskaitų įrašymo sistemoms
• Prekybos vietų ekranams ir kasos monitoriams
• Namų kino teatrams ar medijos kambariams, kuriems reikia paskirstytų šaltinių

Pagrindinės specifikacijos

• Maksimali palaikoma skiriamoji geba: 1920 x 1080 (Full HD)
• Kabelio perdavimo terpė: Cat5e, Cat6
• Maksimalus perdavimo kabeliu atstumas: iki 120 metrų
• Vaizdo prievadai: HDMI įvestis / išvestis, skirta dekoduotų HDMI srautų priėmimui
• Energijos sąnaudos: 3 W esant 5 V įtampai
• Spalva: juoda
• Svoris: 0,342 kg
• Matmenys (P × G × A): 57 mm × 106 mm × 26 mm

Kaip naudoti

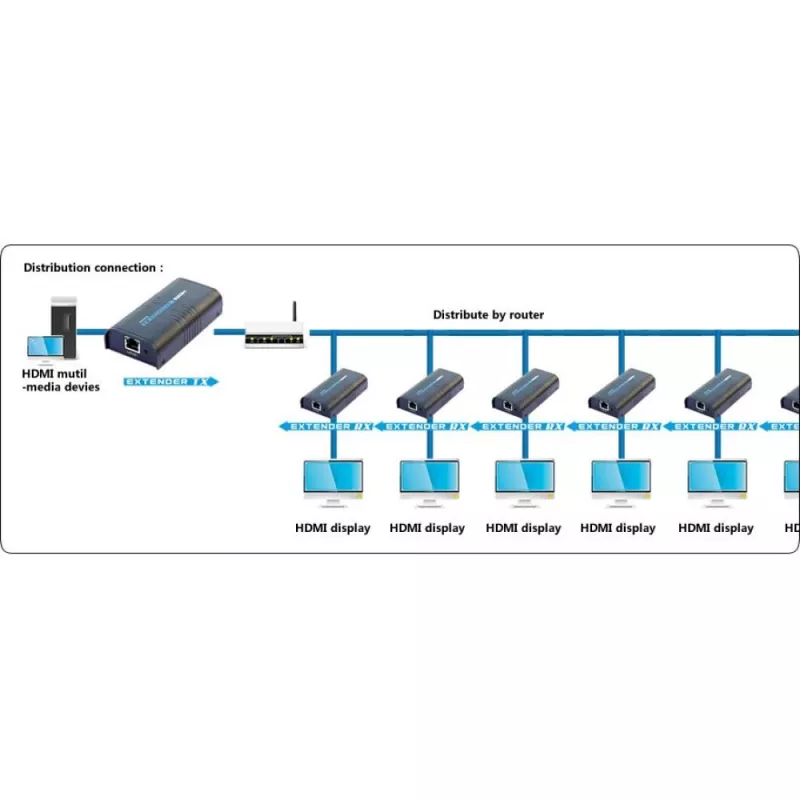

Sumontuokite imtuvą šalia valdomo ekrano ir prijunkite HDMI kabelį nuo imtuvo HDMI išvesties prie ekrano HDMI įvesties. Naudokite Cat5e arba Cat6 kabelius, kad prijungtumėte imtuvą prie atitinkamo HDMI per IP siųstuvo arba tinklo komutatoriaus, sukonfigūruoto „Techly EXTIP“ sistemai, laikydamiesi maksimalaus 120 metrų ilgio apribojimo. Įrenginiui maitinti naudokite 5 V maitinimo šaltinį, kurio galia atitinka įrenginio energijos sąnaudas. Atlikę fizinius prijungimus, patikrinkite signalo užraktą ir sukonfigūruokite reikiamus IP arba EDID nustatymus per centrinį siųstuvą arba valdymo sąsają pagal sistemos dokumentaciją.

Rekomendacijos

Kad veikimas būtų patikimas, naudokite aukštos kokybės Cat5e arba Cat6 kabelius ir sertifikuotus HDMI laidus. Laikykitės 120 metrų kabelių ilgio ribos ir venkite tiesimo šalia stiprių elektromagnetinių šaltinių. Užtikrinkite, kad siųstuvo ir imtuvo programinė įranga būtų atnaujinta, ir patikrinkite EDID nustatymus, kai jungiate ekranus su specifiniais skiriamosios gebos ar garso reikalavimais.
