Techly IDATA-EX-HL21D AV plėstuvas AV siųstuvas ir imtuvas

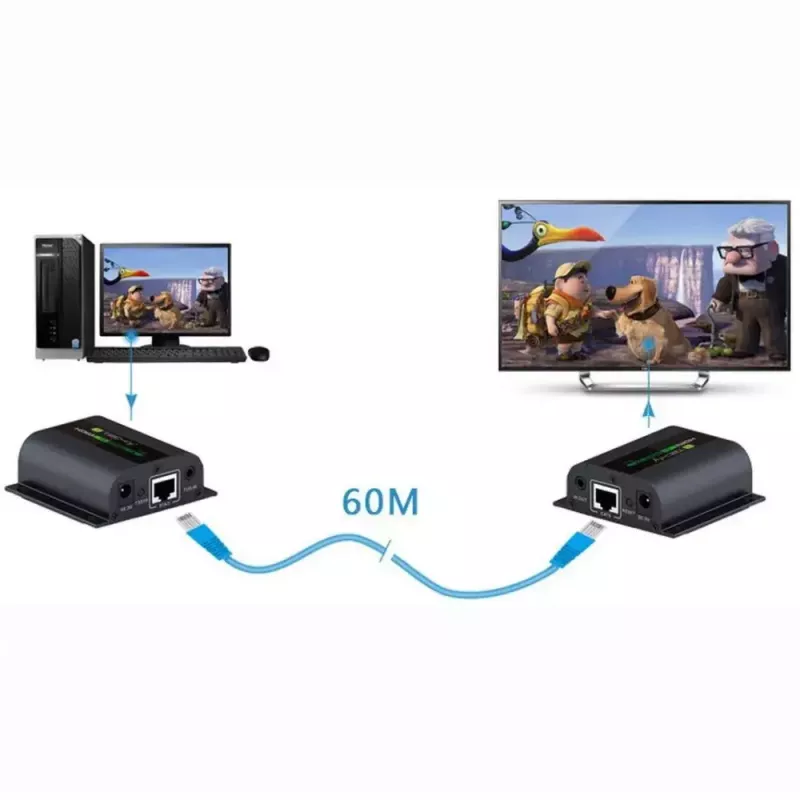

„Techly IDATA EX-HL21D“ AV siųstuvo ir imtuvo rinkinys konvertuoja HDMI signalus į tinklo signalus ir perduoda vaizdą bei garsą Cat.6/Cat.6a/Cat.7 kabeliu iki 60 m atstumu, esant Full HD 1920 x 1080 skyrai. Rinkinys palaiko IR perdavimo funkciją, todėl vartotojai gali nuotoliniu būdu valdyti prijungtus įrenginius naudodami IR nuotolinio valdymo pultus; IR kanalas palaiko įrenginius 20–60 kHz diapazone. Kompaktiški juodi įrenginiai tinka integruoti į AV sistemas, kuriose reikalingas HDMI trasavimas dideliais atstumais.

Privalumai

Šis HDMI plėstuvas palaiko su HDCP suderinamą HDMI perdavimą ir kelias standartines skyras iki 1080p 50/60 Hz. Jis veikia su Cat.6, Cat.6a ir Cat.7 kabeliais, užtikrindamas patikimą signalo skirstymą iki 60 m. Integruotas IR perdavimas išsaugo nuotolinio valdymo funkciją šaltinio ar ekrano įrenginiams, o mažas formos koeficientas supaprastina montavimą ankštose erdvėse.

Tinka

• HDMI prailginimui iš medijų grotuvų, priedėlių ar asmeninių kompiuterių iki 60 m atstumu esančių ekranų
• AV instaliacijoms konferencijų salėse, klasėse ir prekybos vietų ekranuose
• Situacijoms, kai reikalingas nuotolinis IR šaltinio ar ekrano valdymas

Pagrindinės specifikacijos

• Modelis: Techly IDATA EX-HL21D (siųstuvas ir imtuvas)
• Maksimali skyra: 1920 x 1080 (Full HD), palaiko 480i/p, 576i/p, 720p, 1080i/p
• Palaikomi kabelių tipai: Cat6, Cat6a, Cat7
• Maksimalus perdavimo atstumas: 60 m per Cat.6 (1080p iki 60 m)
• HDMI suderinamumas: suderinamas su HDCP
• IR dažnių palaikymas: 20–60 kHz
• Maitinimas / sąnaudos: siųstuvas 5 V, maks. 3 W; imtuvas 5 V, maks. 2 W
• Jungtys: RJ-45 (1 įėjimas / 1 išėjimas), HDMI
• Matmenys (kiekvieno įrenginio): 71.7 x 66.6 x 24.8 mm
• Spalva: juoda
• Svoris: 0.498 kg

Kaip naudoti

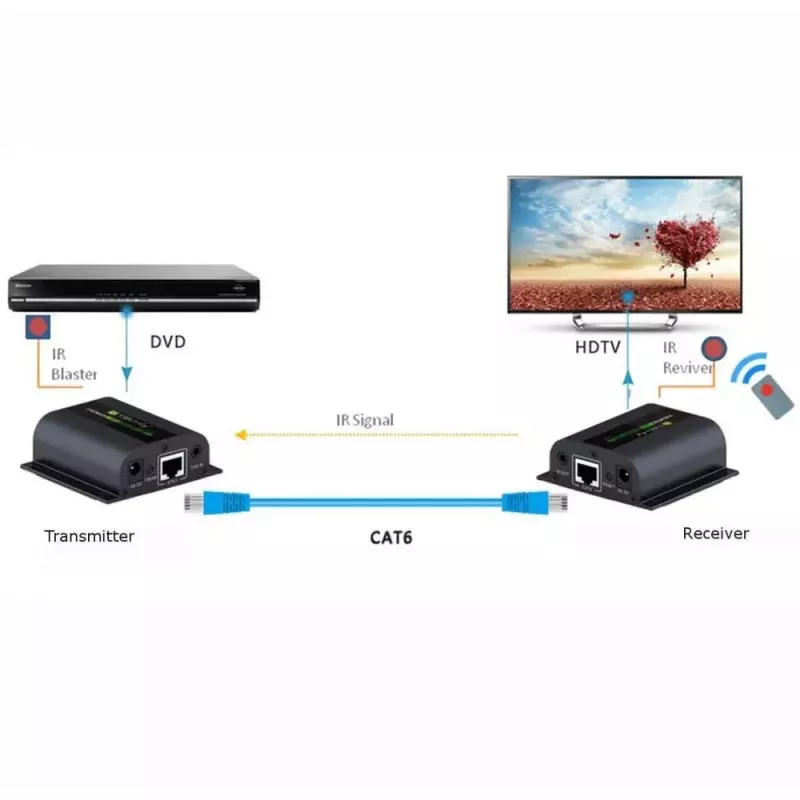

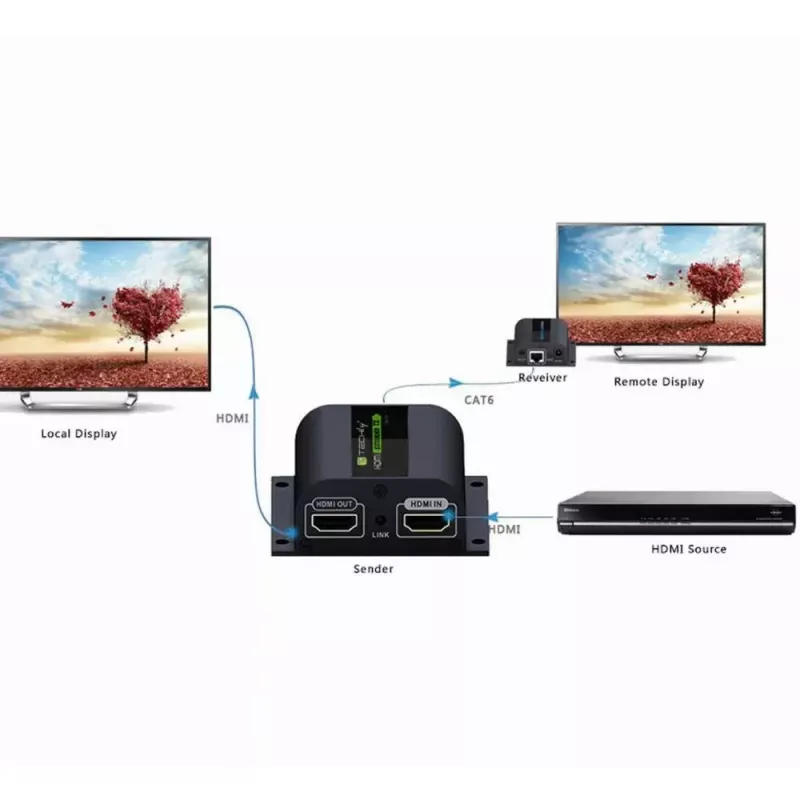

HDMI šaltinį (medijų grotuvą, asmeninį kompiuterį, priedėlį) prijunkite prie siųstuvo įrenginio HDMI įėjimo, o ekraną – prie imtuvo įrenginio HDMI išėjimo. Tarp siųstuvo ir imtuvo RJ-45 prievadų naudokite vieną Cat.6/Cat.6a/Cat.7 kabelį. Abu įrenginius maitinkite jų 5 V adapteriais. Patikrinkite šaltinio skyrą ir nustatykite ekraną palaikomai skyrai (iki 1920 x 1080). IR valdymui prijunkite IR spinduliuotuvą prie siųstuvo ir IR imtuvą prie imtuvo, kaip nurodyta instrukcijoje, kad nuotolinio valdymo komandos būtų perduodamos tarp įrenginių.

Rekomendacijos

Siekiant geriausio veikimo, naudokite aukštos kokybės ekranuotą Cat.6 arba Cat.6a kabelį, venkite tiesti kabelį lygiagrečiai su aukštos įtampos elektros linijomis ir užtikrinkite, kad abu galai būtų patikimai užbaigti. Eksploatavimo temperatūra turi būti 0–60 °C ribose, o naudojant apsaugotą turinį patikrinkite HDCP suderinamumą tarp šaltinio ir ekrano.
