AV kartotuvas ATEN True 4K HDMI / USB HDBaseT 3.0 siųstuvas-imtuvas 4096 x 2160

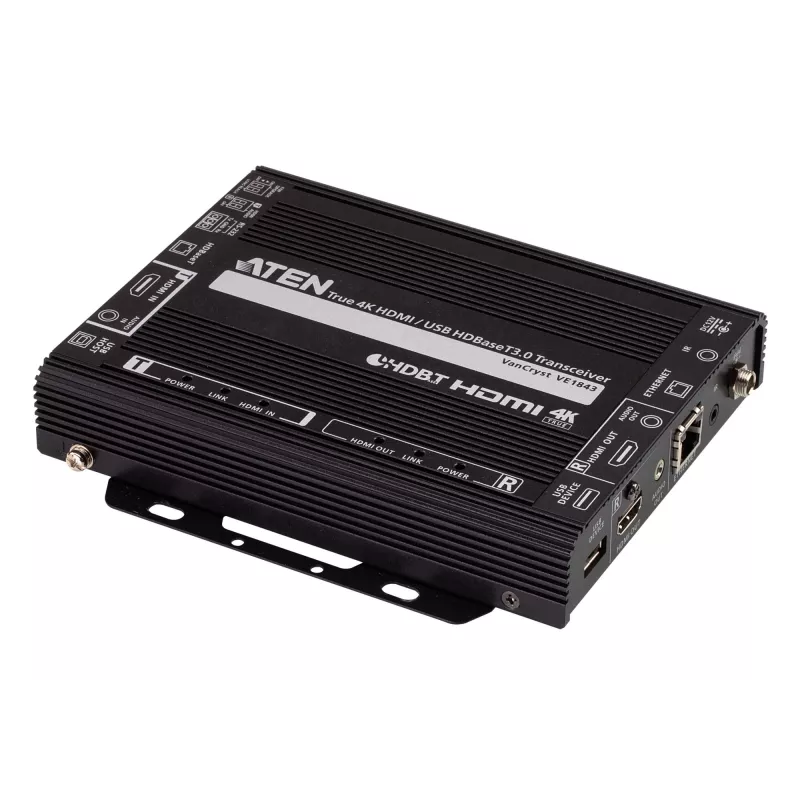

ATEN VE1843 yra tikro 4K HDMI/USB HDBaseT 3.0 siųstuvas-imtuvas, kuris viename įrenginyje sujungia siųstuvo ir imtuvo funkcijas. Sukurtas ilgų atstumų aukštos kokybės AV signalų perdavimui, jis palaiko nesuspaustą tikrą 4K (4096 x 2160) 60 Hz 4:4:4 su HDR per vieną Cat 6A kabelį iki 100 m (328 pėdų). Įrenginys perduoda vaizdo, garso, IR, RS-232, Gigabit Ethernet ir USB 2.0 signalus ir turi HDMI garso įterpimo ir išėmimo funkcijas. Jo ventiliatoriaus neturintis briaunotas šilumos šalinimo korpusas ir patvari aparatinė įranga skirti nepertraukiamam darbui tokiose aplinkose kaip konferencijų salės, auditorijos, banketų salės ir muziejai.

Privalumai

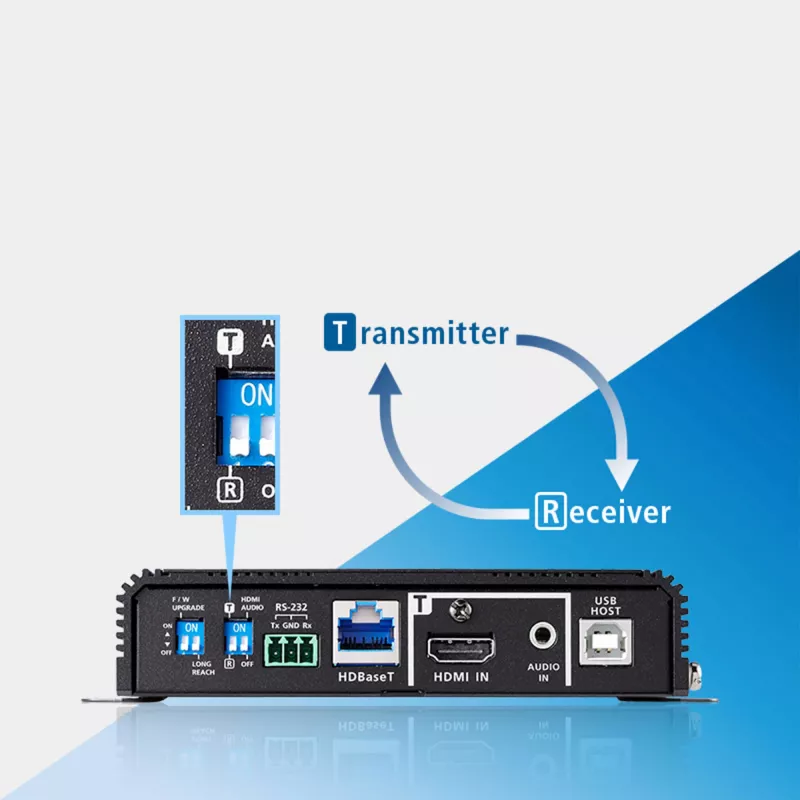

VE1843 siūlo lankstų diegimą, leidžiantį vieną įrenginį konfigūruoti kaip siųstuvą arba imtuvą, taip sumažinant atsargų kiekį ir supaprastinant sistemos projektavimą. Jis užtikrina nesuspaustą tikrą 4K HDMI su HDR ilgais atstumais be delsos, išsaugo visą garso ir vaizdo tikslumą bei sujungia kelis signalus per vieną Cat 6A kabelį. Ventiliatoriaus neturintis briaunotas šilumos šalinimas užtikrina pasyvų šilumos išsklaidymą patikimam nenutrūkstamam darbui, o į vartotoją orientuotos funkcijos, įskaitant aiškų prievadų žymėjimą, integruotus montavimo laikiklius, priekyje esančią užrašomą etiketės sritį ir diagnostinius LED indikatorius, supaprastina diegimą ir valdymą.

Tinka

• Konferencijų salėms ir posėdžių kambariams aukštos raiškos prezentacijoms
• Auditorijoms ir paskaitų salėms, kuriose reikia ilgų kabelių tiesimo
• Banketų salėms ir renginių erdvėms su paskirstyta AV įranga
• Muziejams ir viešojo rodymo vietoms, kurioms reikia patikimo, aukštos kokybės vaizdo paskirstymo

Pagrindinės specifikacijos

• Maksimali vaizdo skiriamoji geba: tikra 4K (4096 x 2160) @ 60 Hz 4:4:4 su HDR
• Perdavimo atstumas: iki 100 m / 328 pėdų per Cat 6A
• HDBaseT versija: 3.0
• Kabelio tipas: vienas Cat 6A vaizdui, garsui, IR, RS-232, Gigabit Ethernet ir USB 2.0
• Garsas: palaikomas HDMI garso įterpimas ir išėmimas

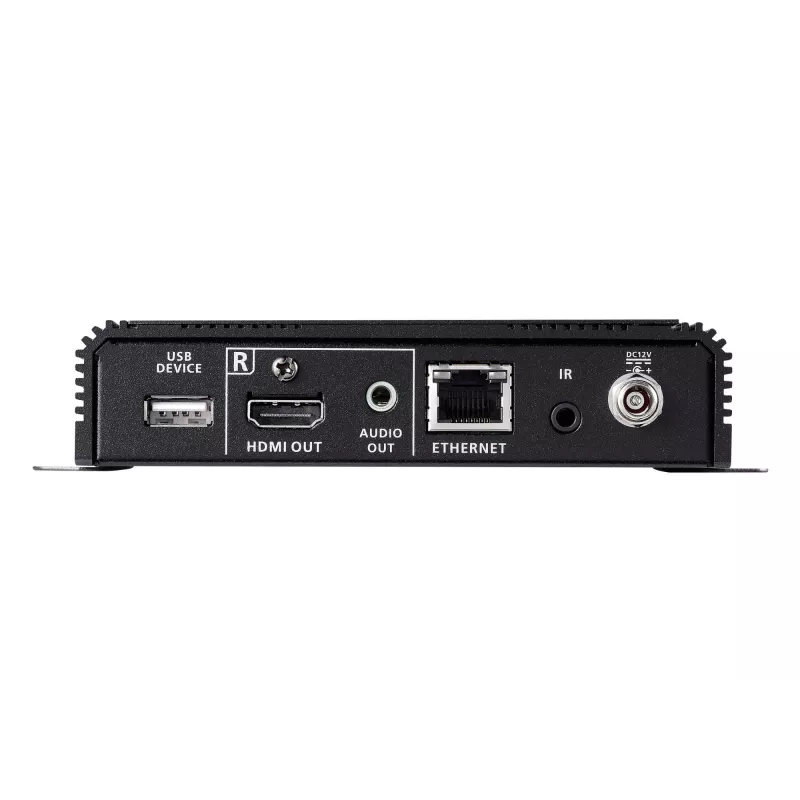

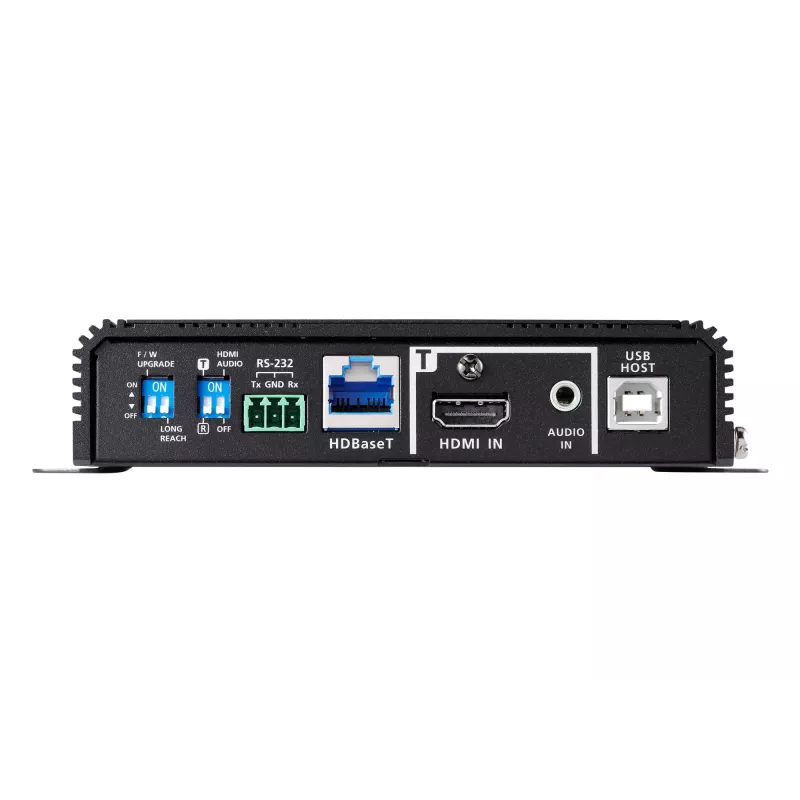

• USB: USB Type-A ir Type-B jungtys (USB 2.0)
• Nuoseklusis valdymas: RS-232 sąsaja

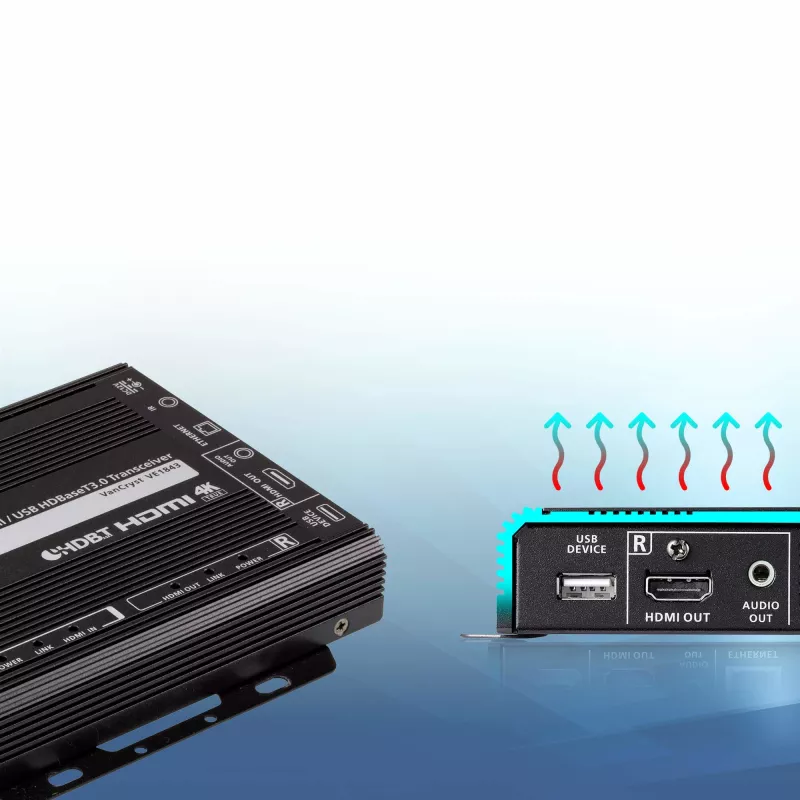

• Aušinimas: ventiliatoriaus neturintis briaunotas šilumos šalinimo korpusas pasyviam aušinimui

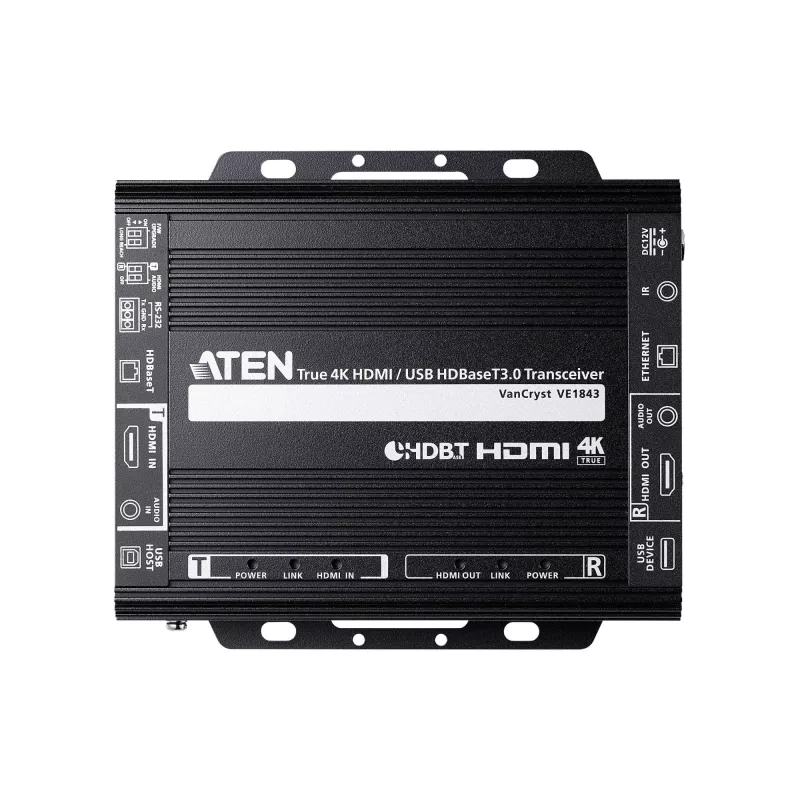

• Formos faktorius: kompaktiškas siųstuvas-imtuvas su integruotais montavimo laikikliais ir priekine etikečių sritimi

Kaip naudoti

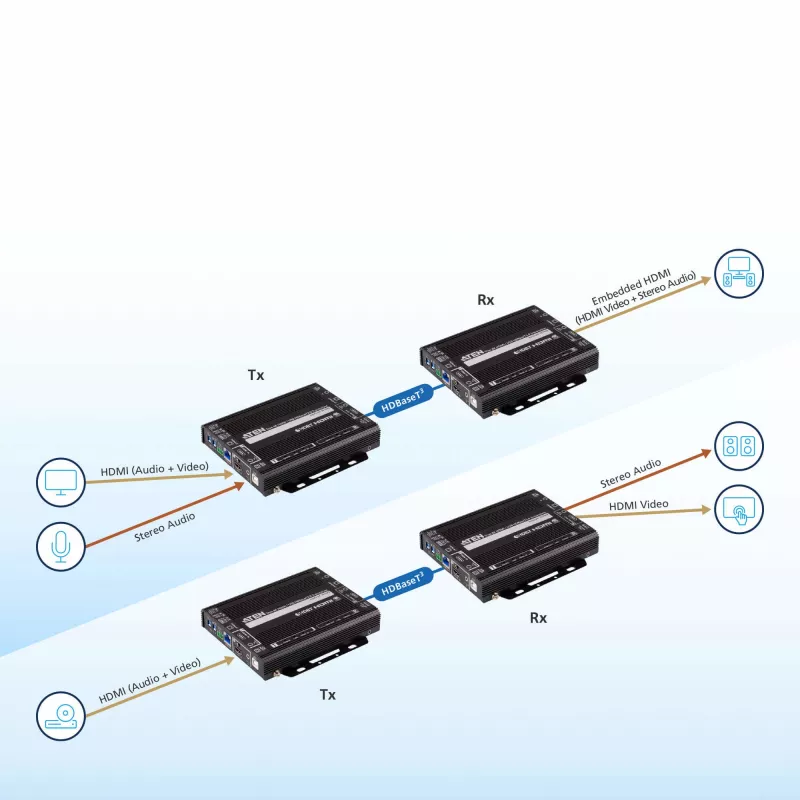

Įdiekite VE1843 kiekviename Cat 6A kabelio trasos gale ir nustatykite kiekvieną įrenginį norimu režimu (Tx arba Rx). Prijunkite HDMI šaltinius ir ekranus prie HDMI prievadų, o valdymo įrenginius prijunkite prie RS-232, IR arba USB prievadų pagal poreikį. Naudokite vieną Cat 6A kabelį tarp įrenginių vaizdui, garsui, valdymo signalams ir Ethernet perduoti. Sumontuokite įrenginius naudodami integruotus laikiklius, stebėkite diagnostinius LED indikatorius veikimui patikrinti ir priekinėje etikečių srityje užrašykite identifikavimo etiketes, kad būtų lengviau valdyti.

Rekomendacijos

Naudokite aukštos kokybės Cat 6A kabelį ir tinkamą ekranavimą, kad išlaikytumėte nesuspaustą 4K@60Hz 4:4:4 su HDR iki 100 m. Pastatykite siųstuvą-imtuvą vėdinamoje vietoje, kad užtikrintumėte pasyvų šilumos išsklaidymą, ir neuždenkite briaunuoto šilumos šalinimo korpuso. Diegdami kelių patalpų konfigūracijose, aiškiai pažymėkite Tx/Rx vaidmenis ir patikrinkite įrenginio programinės įrangos suderinamumą su prijungtais matriciniais jungikliais ar skirstytuvais.
