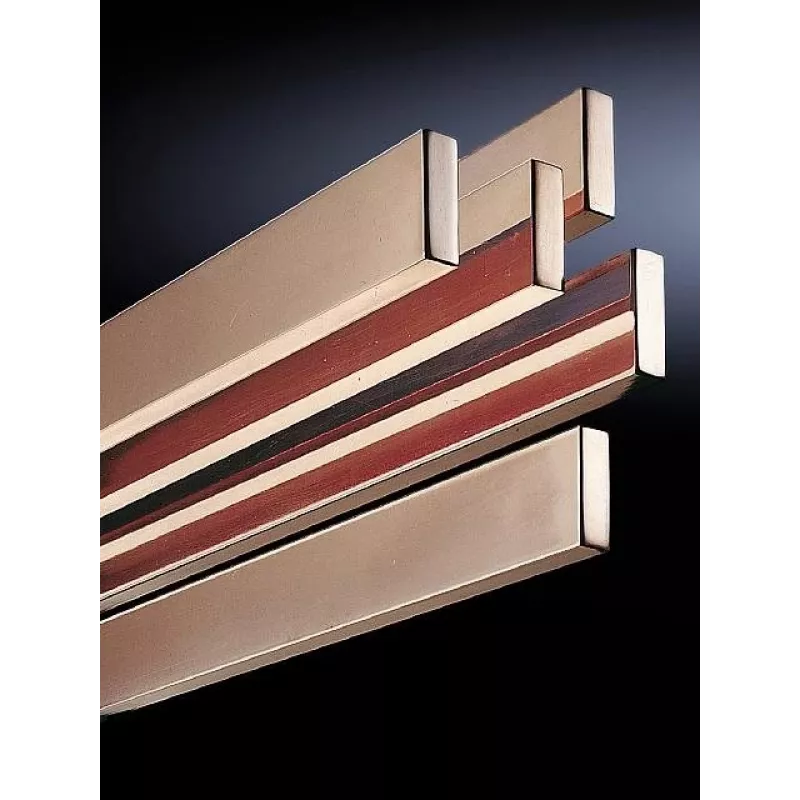

Šynų rinkinys, Rittal SV 3586.005, varis, 3 vnt. rinkinys

Rittal SV 3586.005 yra trijų standžių varinių šynų rinkinys, skirtas elektros paskirstymui ir įžeminimui skirstomuosiuose įrenginiuose, valdymo spintose ir galios paskirstymo mazguose. Kiekviena šyna yra 2400 mm ilgio ir pagaminta iš vario, kad užtikrintų pastovų laidumą ir srovės pralaidumą pramoninėms ir komercinėms elektros sistemoms. Gaminys tiekiamas kaip trijų šynų pakuotė, skirta integruoti į esamas šynų sistemas arba naujiems įrenginiams, kuriems reikia patikimų laidininkų galios paskirstymui ar apsauginio įžeminimo jungtims.

Privalumai

Varinė konstrukcija užtikrina aukštą elektrinį laidumą ir mažą varžą, palaikant efektyvų galios perdavimą ir sumažintus energijos nuostolius. Tvirta forma išlaiko mechaninį stabilumą ir pastovų atstumą mazguose, supaprastinant montavimą ir lygiavimą. Tiekiamos kaip suderintas trijų vienetų rinkinys, šynos leidžia lengvai įrengti daugiafazius arba perteklinius laidininkus be poreikio įsigyti atskirų dalių. 2400 mm ilgis tinka įprastiems spintų gyliams ir leidžia, jei reikia, nupjauti iki reikiamo dydžio.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Prieš montuodami patikrinkite elektrinius reikalavimus ir įsitikinkite, kad šynos atitinka reikiamą srovės galią ir tarpus taikymui. Išmatuokite ir pažymėkite šynas, jei reikia pjauti; pjaukite ir pašalinkite atplaišas naudodami tinkamus metalo apdirbimo įrankius. Sumontuokite šynas spintoje ar mazge naudodami suderinamus izoliatorius, laikiklius ar atramas, kad išlaikytumėte tarpus ir išvengtumėte sąlyčio su srovės dalimis. Prijunkite laidininkus arba gnybtus naudodami atitinkamo dydžio antgalius ir priveržkite gamintojo rekomenduojamomis vertėmis, kad užtikrintumėte patikimą elektrinį ir mechaninį sujungimą. Atlikite izoliacijos ir vientisumo patikrinimus po montavimo ir prieš įjungiant sistemą.

Rekomendacijos

Dirbdami su varinėmis šynomis naudokite tinkamas asmenines apsaugos priemones ir laikykitės vietinių elektros įrengimo taisyklių. Jei reikia pjauti ar gręžti, apdorokite atvirus vario paviršius, kad išvengtumėte korozijos ir užtikrintumėte patikimas, laidžias jungtis. Naudojant didelės srovės apkrovoms, pasitarkite su kvalifikuotu elektriku ar inžinieriumi dėl dydžio ir aušinimo reikalavimų.
