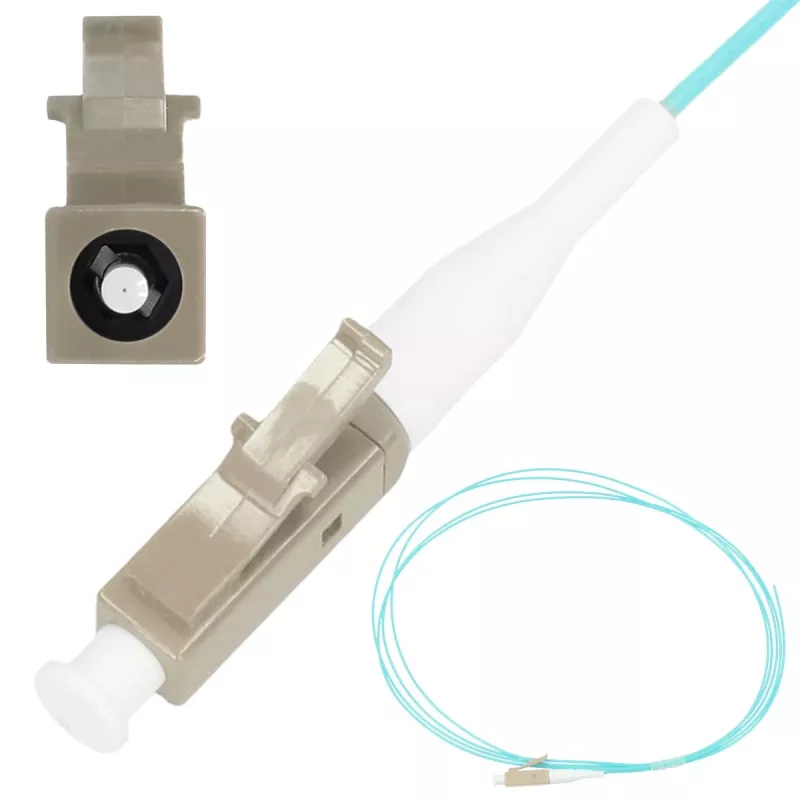

Šviesolaidinis sujungimo laidas Extralink LC/UPC daugiamodis OM3 50/125, 2 m, Easy strip

Extralink LC/UPC daugiamodis šviesolaidinis sujungimo laidas OM3 50/125 µm, 2 m, su Easy strip apvalkalu yra trumpas iš anksto terminuotas šviesolaidžio segmentas, skirtas sujungimui ir pajungimui FTTH, LAN bei duomenų centrų aplinkose. Viename gale sumontuota LC jungtis su UPC poliravimu, skirta įstatymui į standartinius LC prievadus; kitas galas yra plikas pluoštas, paruoštas suvirinimui arba mechaniniam sujungimui. OM3 daugiamodė klasė palaiko didelio pralaidumo trumpojo nuotolio daugiamodes taikomąsias programas ir yra suderinama su daugiamodžiais paskirstymo skydeliais ir siųstuvais-imtuvais.

Privalumai

Šis Extralink sujungimo laidas siūlo paruoštą LC/UPC terminuotę, kuri sumažina jungčių montavimo vietoje laiką ir užtikrina pastovią jungties kokybę. Easy strip apvalkalas supaprastina pluošto paruošimą, leisdamas kontroliuojamai pašalinti išorinius sluoksnius nepažeidžiant stiklo pluošto, o tai pagreitina sujungimo operacijas. OM3 daugiamodis pluoštas užtikrina pagerintą modalinį pralaidumą trumpų nuotolių duomenų jungtims, dažniausiai naudojamoms įmonių ir telekomunikacijų stovuose.

Tinkama

• FTTH atšakos ir sujungimo dėžutėms, kur reikalingas trumpas daugiamodis sujungimo laidas
• Duomenų centrų ir LAN paskirstymo skydeliams daugiamodėms jungtims
• CCTV kamerų sistemoms, naudojančioms daugiamodes šviesolaidines trasas
• Suvirinimo arba mechaninio sujungimo užduotims, siekiant integruoti įdiegtą pluoštą su LC-terminuota įranga

Pagrindinės specifikacijos

• Pluošto tipas: Daugiamodis OM3
• Šerdies / apvalkalo skersmuo: 50/125 µm
• Jungtis (vienas galas): LC su UPC poliravimu
• Kitas galas: Plikas pluoštas sujungimui
• Ilgis: 2 m
• Apvalkalas: Easy strip išorinis apvalkalas supaprastintam paruošimui

Kaip naudoti

Nutieskite sujungimo laidą iki sujungimo dėklo arba paskirstymo skydelio vietos ir pritvirtinkite kabelį, kad išvengtumėte įtempimo sujungimo taške. Paruoškite pliko pluošto galą, pašalindami Easy strip apvalkalą ir antrinę dangą pagal standartines pluošto tvarkymo procedūras, tada nuskaldykite ir atlikite suvirinimą arba mechaninį sujungimą su įdiegtu pluoštu. Įkiškite LC/UPC jungtį į atitinkamą LC adapterį arba paskirstymo skydelio prievadą ir prieš jungdami patikrinkite galinio paviršiaus švarą. Po sujungimo ir terminuotės atlikite įterptinių nuostolių ir atspindžio testus, kad patvirtintumėte jungties veikimą.

Rekomendacijos

Tvarkykite OM3 daugiamodį pluoštą už apvalkalo ir venkite lenkimo viršijant nurodytą minimalų lenkimo spindulį. Naudokite tinkamus valymo įrankius LC/UPC jungties galiniam paviršiui ir laikykitės standartinių sujungimo bei testavimo procedūrų, kad užtikrintumėte mažus nuostolius ir patikimas jungtis.
