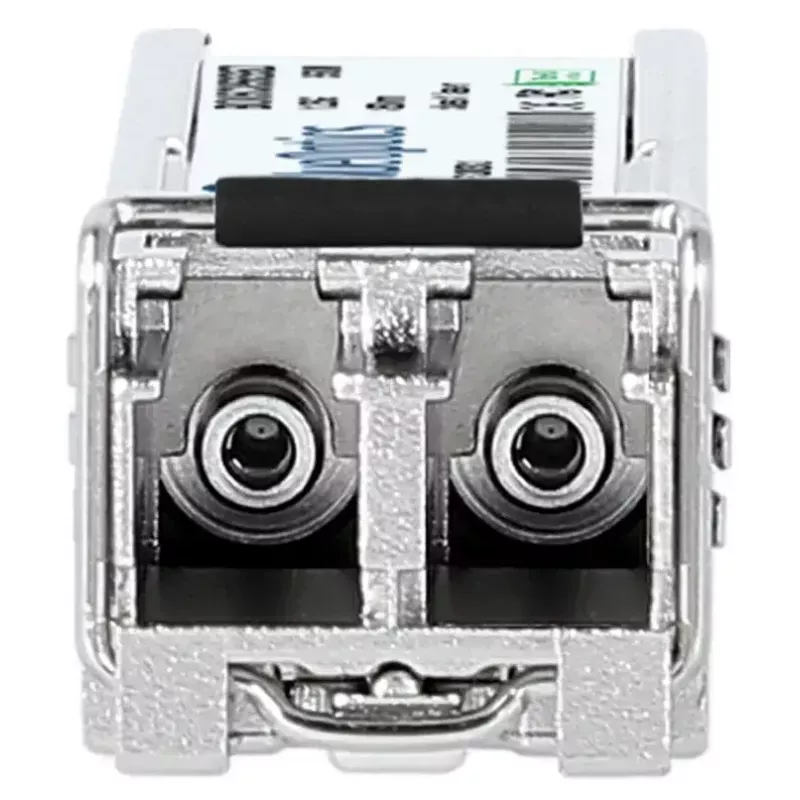

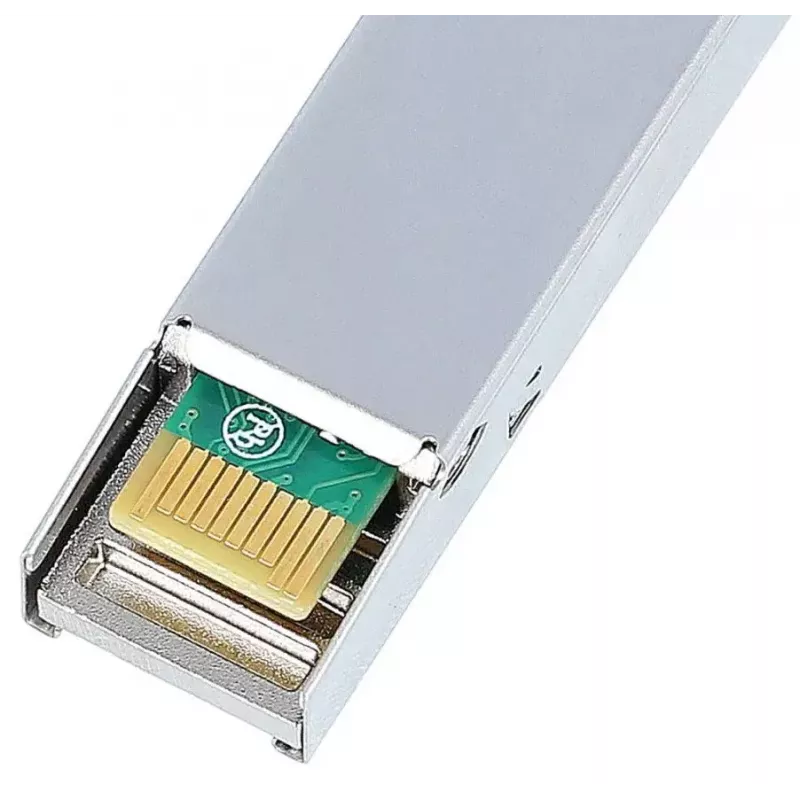

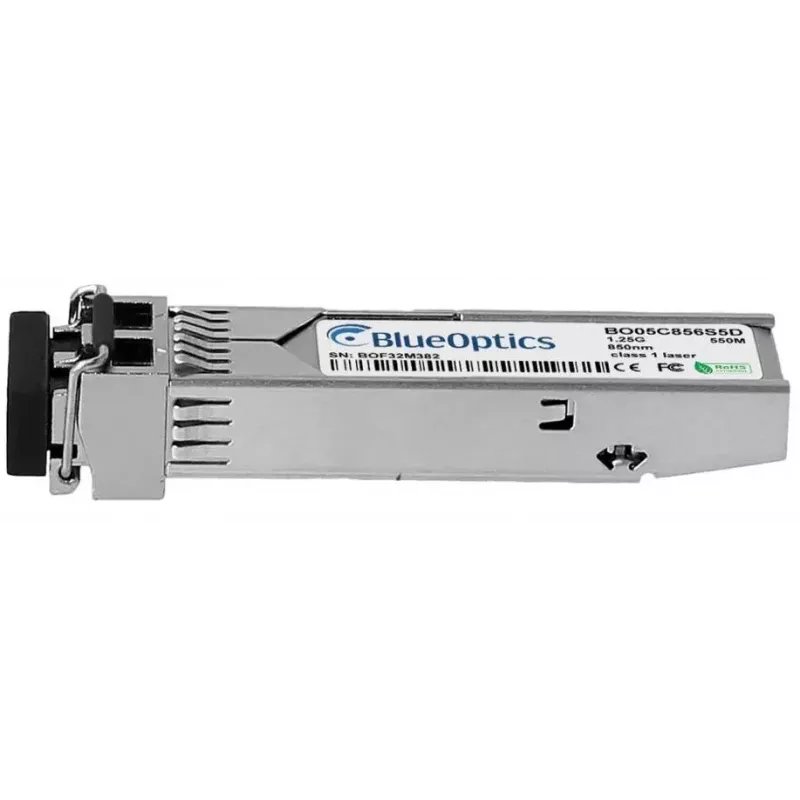

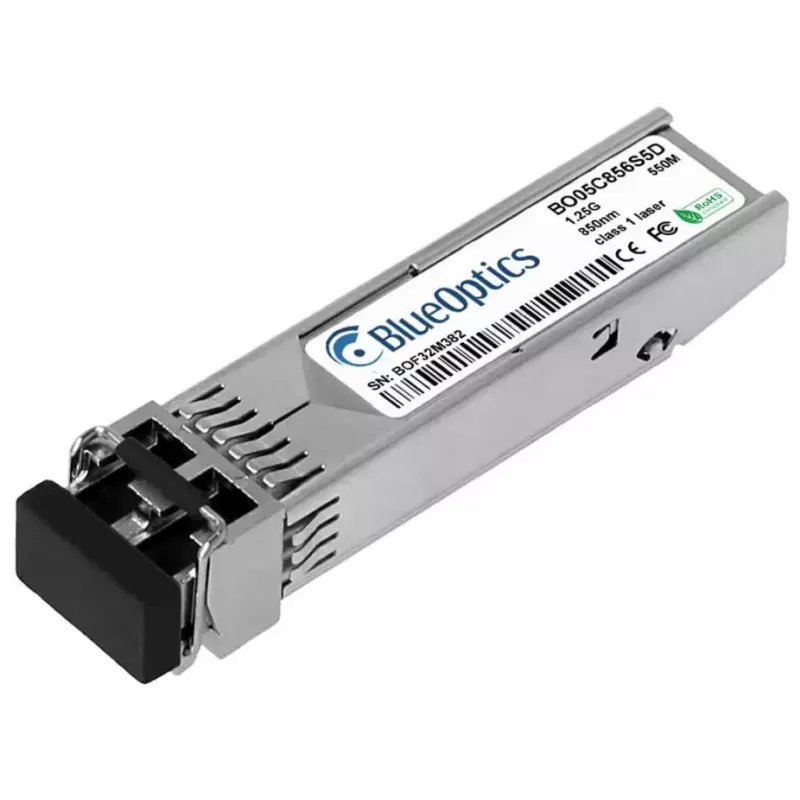

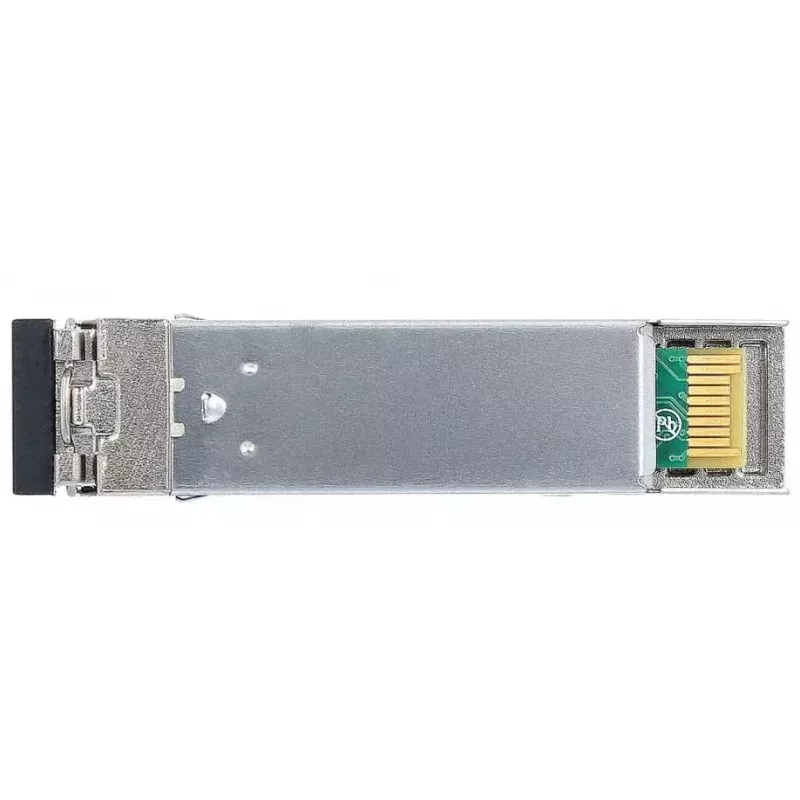

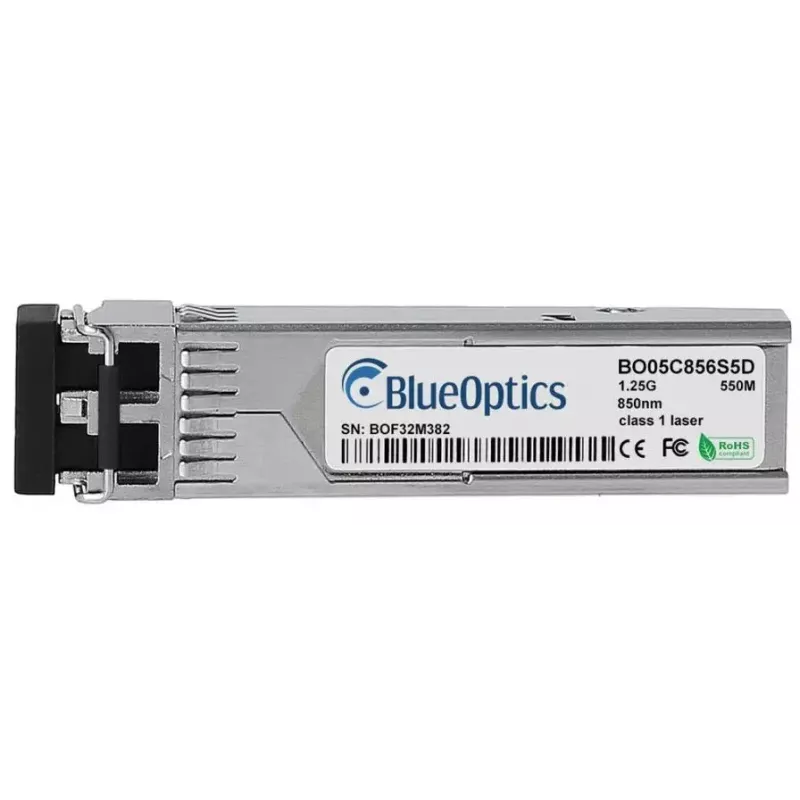

Šviesolaidinis siųstuvo-imtuvo modulis BlueOptics X6567-R6-BO 1250 Mbit/s SFP 850 nm

„BlueOptics X6567-R6-BO“ yra kompaktiškas SFP šviesolaidinis siųstuvo-imtuvo modulis, skirtas daugiamodėms šviesolaidinėms jungtims. Jis palaiko didžiausią 1250 Mbit/s duomenų perdavimo spartą, veikia 850 nm bangos ilgiu ir naudoja LC dvipusę jungtį, suderinamą su MSA SFP prievadais. Modulis atitinka RoHS reikalavimus, sveria apie 20 g ir yra skirtas integruoti į tinklo įrangą, kuri priima SFP formos faktoriaus siųstuvus-imtuvus trumpojo nuotolio optiniam Ethernet ir susijusiems protokolams.

Privalumai

Siųstuvas-imtuvas užtikrina standartais pagrįstą 1000Base-SX klasės sąsają optinėms jungtims daugiamodžiu šviesolaidžiu, leidžiančią vienu metu siųsti ir priimti per LC dvipusę jungtį. Jis pagamintas pagal MSA suderinamus matmenis ir signalizaciją, todėl lengvai sąveikauja su įvairiais komutatoriais, maršrutizatoriais ir saugojimo įrenginiais, priimančiais SFP modulius. Lengvas ir kompaktiškas modulis tinka tankiai montuoti ir palaiko skaitmeninį diagnostikos stebėjimą (DDM/DOM), kai priimančioji aparatinė įranga atskleidžia šią galimybę, o tai padeda nuotoliniu būdu stebėti jungties parametrus.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite SFP siųstuvą-imtuvą į išjungto arba karštojo keitimo tinklo įrenginio SFP prievadą, laikydamiesi įrenginio gamintojo diegimo nurodymų. Prijunkite LC dvipusius daugiamodžius šviesolaidinius pataisos laidus prie modulio siuntimo (Tx) ir priėmimo (Rx) prievadų, užtikrindami teisingą poliškumą. Patikrinkite jungties būseną ir greitį priimančiajame įrenginyje. Jei priimančioji platforma palaiko DDM/DOM, įjunkite arba užklauskite diagnostinę sąsają, kad galėtumėte stebėti maitinimo įtampą, lazerio poslinkį, siuntimo galią, priėmimo galią ir modulio temperatūrą trikčių šalinimui ir prevencinei priežiūrai.

Rekomendacijos

Naudokite aukštos kokybės daugiamodžius pataisos laidus ir tinkamą pataisos skydelio maršrutizavimą, kad pasiektumėte vardinį pasiekiamumą ir signalo vientisumą. Prieš diegdami patvirtinkite įrenginio suderinamumą su priimančiosios sistemos dokumentacija ir įsitikinkite, kad priimančiojo įrenginio programinė įranga arba programinė įranga palaiko SFP modulius ir DDM/DOM funkcijas, jei reikia.
