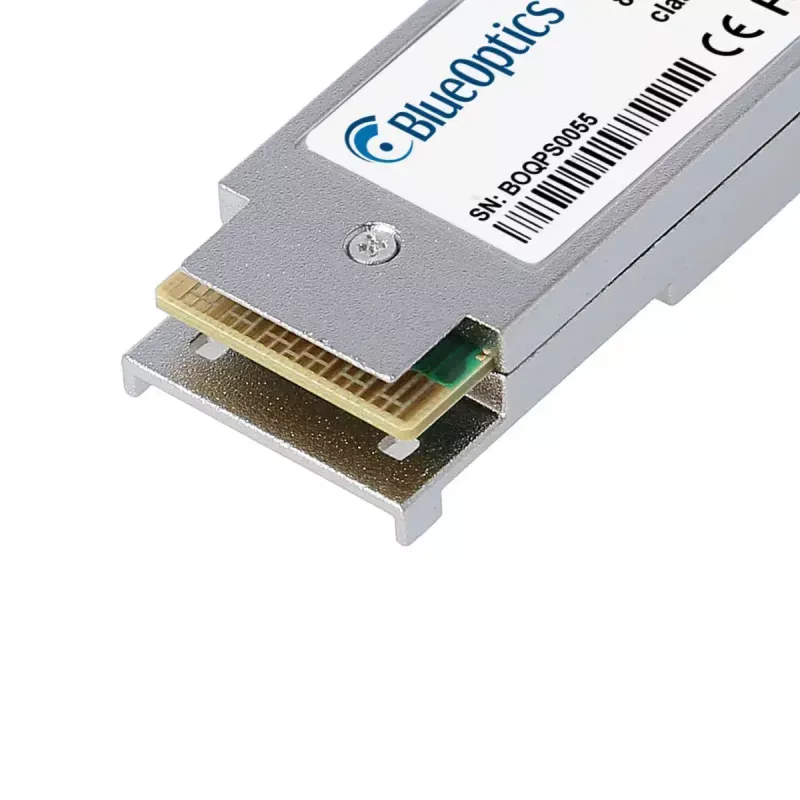

QSFP siųstuvo-imtuvo modulis BlueOptics QSFP-40G-SR4-MM850-H-BO 40000 Mbit/s

„BlueOptics QSFP-40G-SR4-MM850-H-BO“ yra QSFP siųstuvo-imtuvo modulis, skirtas 40GBASE-SR4 šviesolaidinėms jungtims. Jis palaiko maksimalų 40000 Mbit/s duomenų perdavimo greitį daugiamode skaidula ir naudoja MTP/MPO jungtį. Kompaktiškas sidabrinis modulis sveria apie 20 g ir yra skirtas trumpojo nuotolio didelės spartos jungtims iki 150 m, kai naudojama tinkama daugiamodė skaidula ir suderinama įranga.

Privalumai

Šis QSFP siųstuvas-imtuvas atitinka MSA mechanines ir optines specifikacijas, skirtas 40GBASE-SR4 veikimui, ir užtikrina suderinamą MPO/MTP jungiamumą lygiagrečių daugiamodžių skaidulų sistemoms. Modulis integruoja 850 nm perdavimo ir priėmimo elementus, tinkamus Ethernet ir susijusiems didelės spartos protokolams, taip pat palaiko skaitmeninį diagnostinį stebėjimą (DDM/DOM), kad būtų galima realiuoju laiku matyti maitinimo įtampos, lazerio poslinkio srovės, optinės galios ir temperatūros būseną. Pagamintas iš standartizuotų komponentų, siųstuvas-imtuvas yra optimizuotas nuspėjamam eksploatavimo laikui ir stabiliam optiniam veikimui duomenų centrų ir įmonių tinkluose.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite „BlueOptics QSFP-40G-SR4-MM850-H-BO“ į bet kurį suderinamą QSFP lizdą, laikydamiesi pagrindinės platformos pardavėjo nurodymų, skirtų karštojo prijungimo siųstuvams-imtuvams. Prijunkite modulį prie MPO/MTP daugiamodės skaidulos mazgo, atitinkančio reikiamą skaidulos specifikaciją (OM3/OM4, atitinkamai), ir užtikrinkite teisingą poliškumą bei jungties išlygiavimą. Sukonfigūruokite pagrindinį prievadą 40G veikimui ir patikrinkite ryšio nustatymą per komutatoriaus ar maršruto parinktuvo valdymo sąsają. Stebėkite modulio būseną ir optinius parametrus naudodami DDM/DOM sąsają, jei ją palaiko pagrindinis įrenginys.

Rekomendacijos

Naudokite sertifikuotus daugiamodžius pataisomuosius laidus ir MPO/MTP magistralinius kabelius, palaikykite švarias jungtis ir patikrinkite, ar pagrindinė įranga palaiko 40GBASE-SR4 ir DDM/DOM funkcijas. Geriausiam veikimui rinkitės OM3 arba OM4 daugiamodę skaidulą jungtims, artėjančioms prie maksimalaus 150 m atstumo, ir laikykitės gamintojo nurodymų dėl kabelių tvarkymo ir jungčių valymo.
