Šviesolaidinis siųstuvo-imtuvo modulis BlueOptics AT-QSFP28-LR4-BO 1000000 Mbit/s

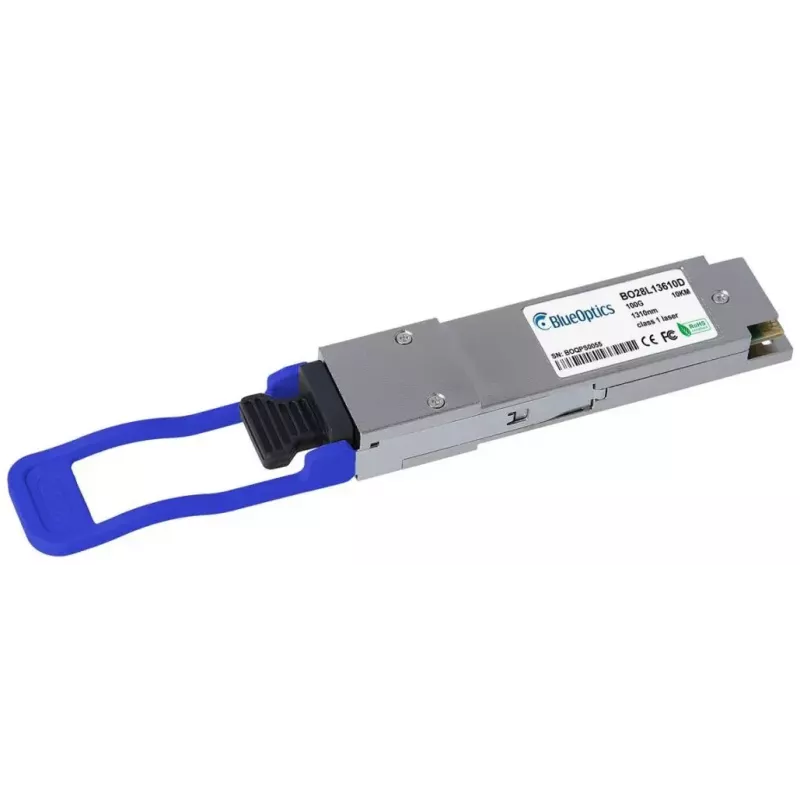

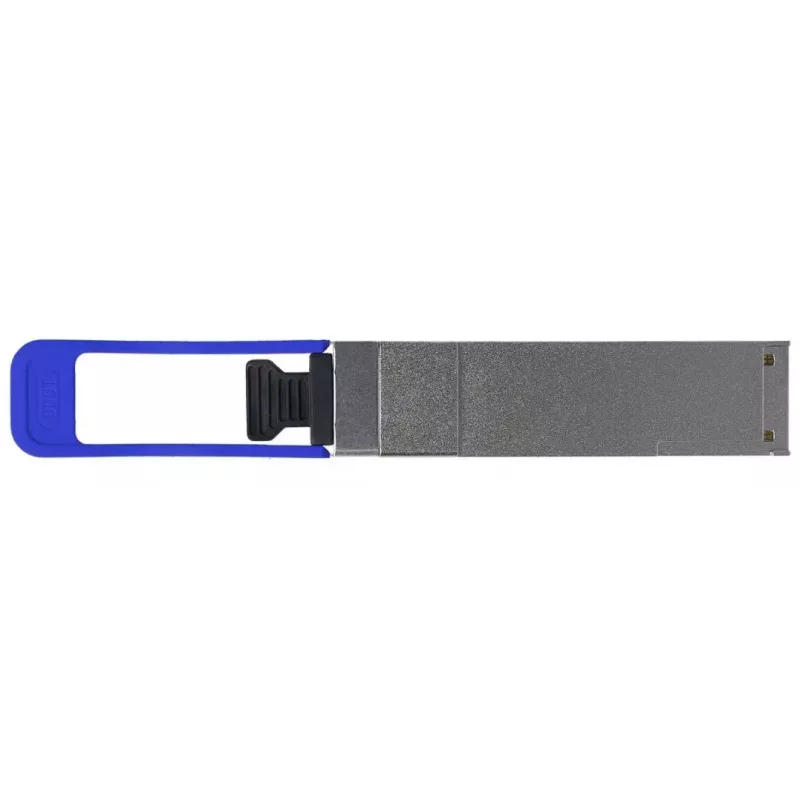

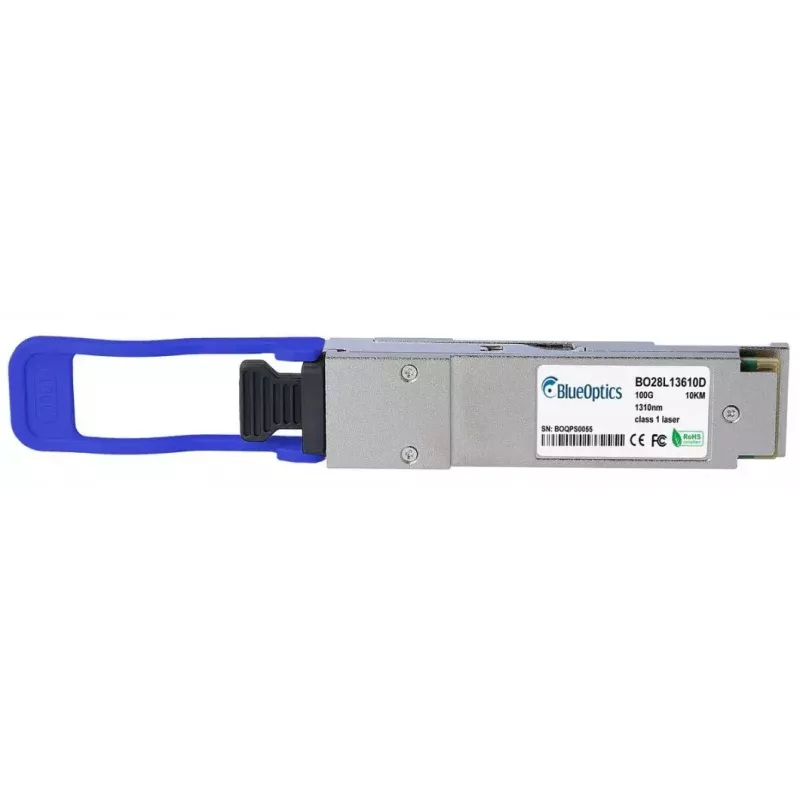

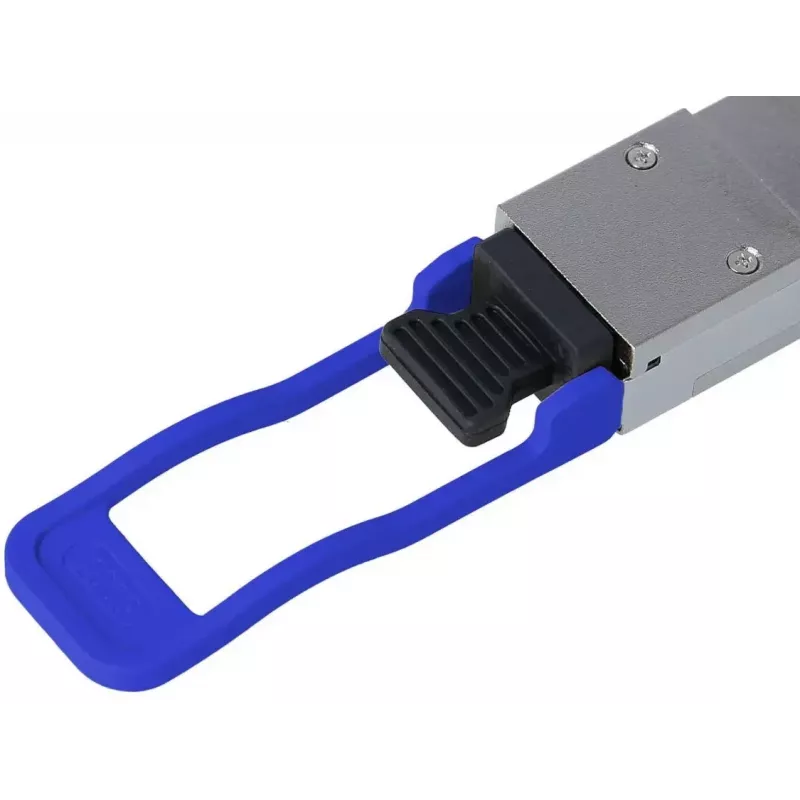

Šviesolaidinis siųstuvo-imtuvo modulis BlueOptics AT-QSFP28-LR4-BO yra sukurtas sparčiųjų vienmodžių šviesolaidinių jungčių su QSFP28 sąsaja užtikrinimui. Jis palaiko duomenų perdavimo spartą iki 1 000 000 Mbit/s ir suteikia dvipusį LC jungiamumą sinchroniniams perdavimo ir priėmimo kanalams. Modulis yra aliuminio korpuse ir sveria apie 40 g, todėl tinkamas montuoti į suderinamą tinklo įrangą, priimančią QSFP28 siųstuvus-imtuvus.

Privalumai

Šis QSFP28 siųstuvas-imtuvas atitinka MSA suderintas QSFP28 mechanines ir elektrines specifikacijas, užtikrinančias sąveikumą su sistemomis, palaikančiomis panašius QSFP28 modulius. Jo vienmodė optinė konstrukcija ir CWDM palaikantis siųstuvas bei imtuvas palaiko tolimojo nuotolio šviesolaidines jungtis. Aliuminio korpusas suteikia patvarią, lengvą formos faktorių, o modulis turi skaitmeninę diagnostinę stebėjimo funkciją, kai priimančioji įranga palaiko DDM/DOM, leidžiančią nuotoliniu būdu nuskaityti veikimo parametrus techninei priežiūrai ir trikčių šalinimui.

Tinka

• 100G Ethernet ir kitoms sparčiosioms optinėms tinklo jungtims per vienmodį šviesolaidį
• Jungtims tarp komutatorių, maršrutizatorių, saugojimo sistemų ir siųstuvų-imtuvų duomenų centruose
• Tolimojo nuotolio jungtims iki tipinių LR4 atstumų magistralinėms ir miestelio tinklų sujungimo linijoms

Pagrindinės specifikacijos

• Sąsajos tipas: QSFP28
• Didžiausia duomenų perdavimo sparta: 1000000 Mbit/s
• Optinė terpė: vienmodis šviesolaidis (LC dvipusė jungtis)
• Siųstuvo-imtuvo klasė: LR4 (tolimojo nuotolio, CWDM pagrindu veikiantys kanalai)
• Medžiaga / spalva: aliuminio korpusas
• Svoris: 0.04 kg
• Skaitmeninės diagnostinės stebėsenos (DDM/DOM) palaikymas, kai įjungta priimančiojoje įrangoje

Kaip naudoti

Įdiekite BlueOptics AT-QSFP28-LR4-BO į QSFP28 suderinamą prievadą komutatoriuje, maršrutizatoriuje ar kitame tinklo įrenginyje, kuris palaiko LR4 QSFP28 siųstuvus-imtuvus. Prijunkite LC dvipuses vienmodžio šviesolaidžio sujungimo laidus prie siųstuvo-imtuvo LC sąsajų, užtikrindami teisingą Tx/Rx orientaciją. Patikrinkite, ar priimančioji įranga palaiko modulio DDM/DOM funkcijas, jei reikalinga stebėsena. Vykdykite priimančiojo įrenginio gamintojo nurodymus dėl optinio ryšio parametrų įjungimo ir patikros bei dėl bet kokių reikalingų programinės įrangos ar konfigūracijos koregavimų.

Rekomendacijos

Naudokite aukštos kokybės vienmodžius LC dvipusius sujungimo laidus ir, jei įmanoma, montuokite siųstuvą-imtuvą į įrangą, kuri oficialiai palaiko LR4 QSFP28 modulius, kad užtikrintumėte suderinamumą. Laikykitės ESD atsargumo priemonių tvarkymo metu, prieš sujungdami patikrinkite šviesolaidinių jungčių švarą ir įsitikinkite, kad priimančiosios sistemos DDM/DOM palaikymas yra įjungtas, jei reikia nuotolinės diagnostikos.
