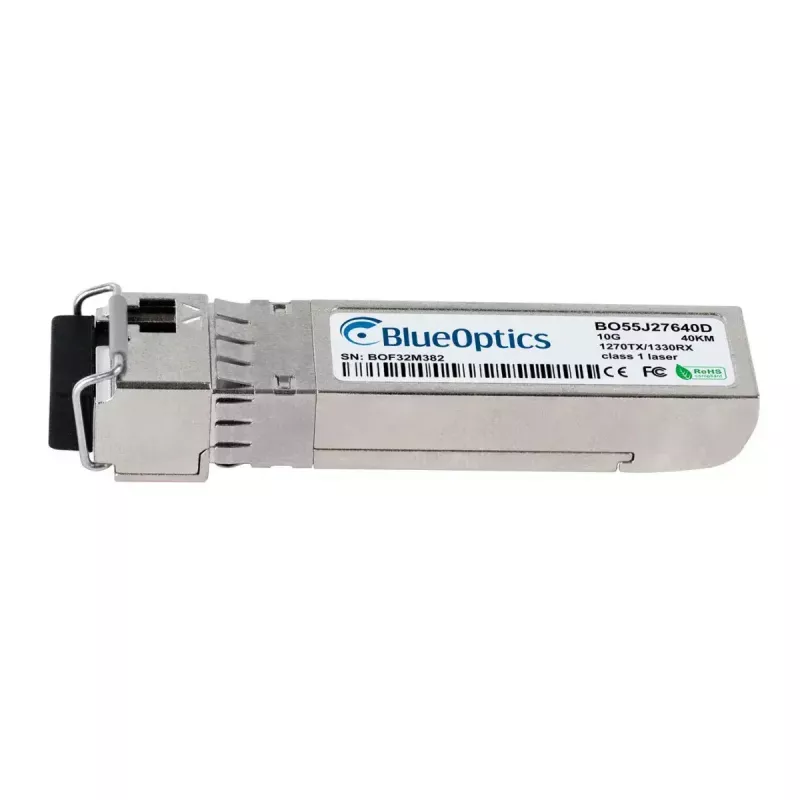

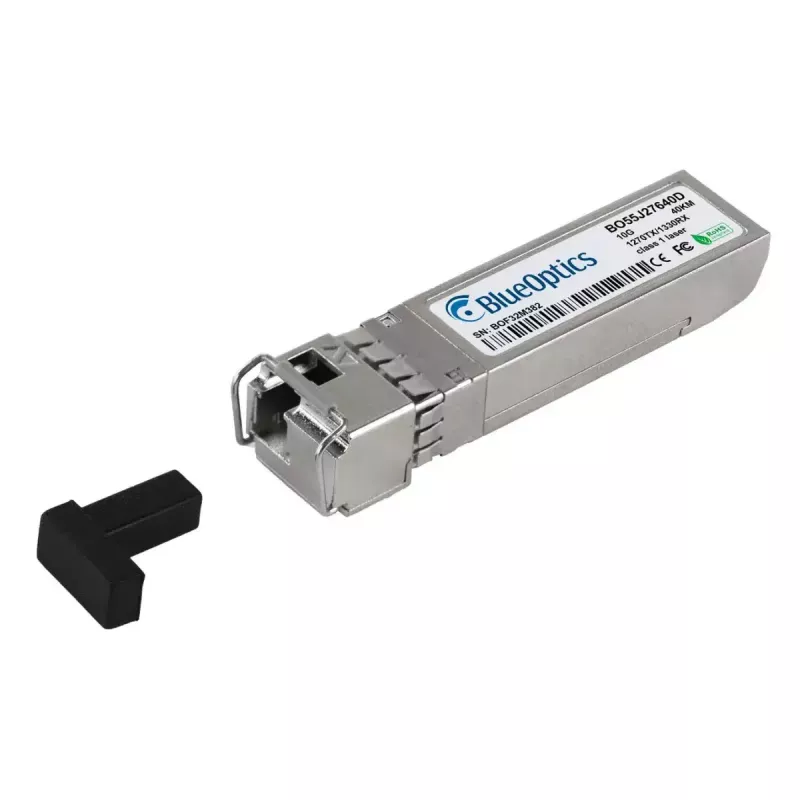

Šviesolaidinis siųstuvas-imtuvas modulis BlueOptics JNP-SFP-10G-BX40U-BO SFP+ LC Aliuminis 20g

„BlueOptics JNP-SFP-10G-BX40U-BO“ yra šviesolaidinis SFP+ siųstuvo-imtuvo modulis, skirtas sparčiosioms vienmodėms jungtims. Jame naudojama LC simplex jungtis, palaikomas 10GBASE-BX-U perdavimas su atskirais siuntimo ir priėmimo bangos ilgiais, jis įdėtas į aliuminio korpusą, sveriantį apie 20 g. Modulis atitinka MSA suderinamas mechanines ir elektrines specifikacijas bei tinka naudoti tinklo įrangoje, kuri priima SFP+ 10G modulius.

Privalumai

Šis SFP+ siųstuvas-imtuvas įgalina 10 Gbit/s optinį ryšį dideliais atstumais naudojant vienmodį pluoštą ir užtikrina atskirus siuntimo (1330 nm) bei priėmimo (1270 nm) kanalus dvikrypčiam veikimui vienu pluoštu. Jo aliuminio korpusas suteikia mechaninį patvarumą, išlaikant mažą svorį, o modulis palaiko skaitmeninę diagnostiką (DDM/DOM), skirtą realiuoju laiku stebėti maitinimo įtampą, lazerio poslinkio srovę, siuntimo galią, priėmimo galią ir temperatūrą. Konstrukcija atitinka MSA standartus, užtikrinant sąveikumą su suderinamomis tinklo platformomis.

Tinka

• 10 Gigabit Ethernet aukštynkryptėms jungtims tarp komutatorių ir maršrutizatorių
• Ilgo nuotolio vienmodžio pluošto jungtims iki modulio palaikomo nuotolio
• Operatoriams ir duomenų centrų sujungimams, kuriems reikia dvikrypčio perdavimo vienu pluoštu
• Sistemoms, palaikančioms SFP+ siųstuvus-imtuvus su LC simplex jungtimis

Pagrindinės specifikacijos

• Formos faktorius: SFP+ (10 Gbit/s)
• Jungtis: LC simplex
• Perdavimo tipas: 10GBASE-BX-U dvikryptis vienmodžiu pluoštu
• Siuntimo bangos ilgis: 1330 nm
• Priėmimo bangos ilgis: 1270 nm
• Korpuso medžiaga: aliuminis
• Svoris: apie 0,02 kg
• Skaitmeninė diagnostika: DDM/DOM (atitinka MSA SFF-8472)

Kaip naudoti

Įkiškite SFP+ modulį į suderinamą SFP+ prievadą pagal priimančiojo įrenginio instrukcijas ir užfiksuokite, kol jis tinkamai įsitaisys. Prijunkite LC simplex vienmodį komutacinį kabelį, užtikrindami, kad siuntimo ir priėmimo galai būtų teisingai suporuoti dvikrypčiam veikimui. Patikrinkite, ar priimantysis įrenginys atpažįsta modulį, ir, jei įmanoma, įjunkite DDM/DOM stebėjimą, kad patikrintumėte ryšio parametrus. Dirbdami su moduliu laikykitės standartinių ESD atsargumo priemonių, o kol neprijungta, laikykite dulkių gaubtelius, kad apsaugotumėte pluošto sąsajas.

Rekomendacijos

Naudokite aukštos kokybės vienmodžius LC komutacinius kabelius ir, kur įmanoma, pataisos skydus ar trumpiklių rinkinius, pritaikytus 10 Gbit/s, kad pasiektumėte optimalų nuotolį ir signalo kokybę. Patvirtinkite priimančiojo įrenginio suderinamumą su 10GBASE-BX-U moduliais ir įjunkite skaitmeninę diagnostiką, kad būtų galima aktyviai stebėti ryšį. Laikykite siųstuvą-imtuvą sausoje, be dulkių aplinkoje ir venkite mechaninio poveikio pluošto jungtims.
