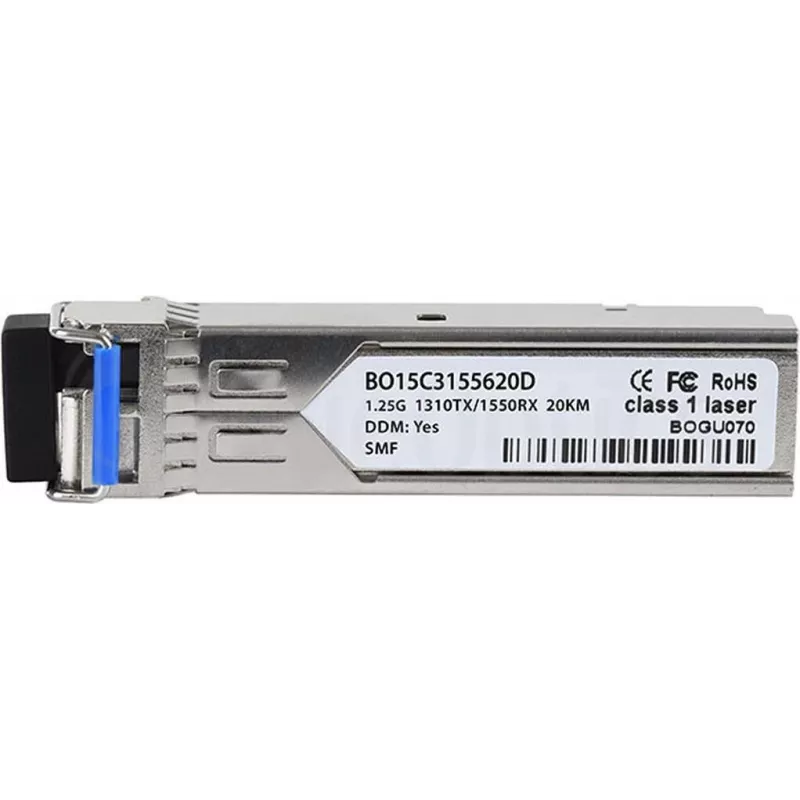

Šviesolaidinis siųstuvas-imtuvas CBO GSLC20-BiDi-A-DDM 1,25G 1310/1550nm vieno kanalo dvikryptis

BlueOptics šviesolaidinis siųstuvas-imtuvas CBO GSLC20-BiDi-A-DDM 1,25G 1310/1550nm vieno kanalo dvikryptis yra kompaktiškas SFP modulis, skirtas vieno kanalo dvikrypčiams šviesolaidiniams ryšiams. Jis palaiko 1,25 Gbps duomenų perdavimo spartą ir perduoda bei priima dviem atskirais bangos ilgiais (1310 nm ir 1550 nm) vienu pluoštu, todėl galima užtikrinti tolimojo ryšio jungtis, užimant standartinį SFP lizdą. Modulyje įdiegtas skaitmeninis diagnostikos stebėjimas (DDM), leidžiantis realiuoju laiku pranešti veikimo parametrus, tokius kaip temperatūra, optinė galia ir maitinimo įtampa.

Privalumai

Šis siųstuvas-imtuvas užtikrina dvikryptį perdavimą vienu pluoštu, todėl sumažėja kabelių poreikis ir supaprastėja montavimo sudėtingumas tiesioginio taškas–taškas ryšio grandinėse. SFP formos faktorius suteikia karštojo prijungimo patogumą ir suderinamumą su daugybe jungiklių ir maršruto parinktuvų, palaikančių standartinius SFP modulius. Integruotas DDM leidžia aktyviai stebėti modulio būklę ir ryšio veikimą, o tai naudinga atliekant techninę priežiūrą ir šalinant trikdžius. Modulis tinkamas tolimojo ryšio vieno kanalo programoms, išlaikant kompaktišką formą.

Tinka

• Tiesioginio taškas–taškas šviesolaidinėms jungtims tarp pastatų ar nuotolinių vietų
• IPT prieigos linijoms ir įmonių aukštynkryptėms jungtims, kurioms reikia vieno pluošto BiDi perdavimo
• Tinklo įrangos su standartiniais SFP lizdais atnaujinimui ar išplėtimui
• Šviesolaidinei infrastruktūrai, kurioje pageidaujama sumažinti kabelių skaičių

Pagrindinės specifikacijos

• Duomenų perdavimo sparta: 1,25 Gbps
• Bangos ilgiai: 1310 nm / 1550 nm (dvikryptis vienu pluoštu)
• Formos faktorius: SFP (karštojo prijungimo)
• Pasiekiamumas: skirtas tolimojo ryšio vieno kanalo jungtims (tipiniai atstumai priklauso nuo pluošto tipo ir ryšio biudžeto)
• Stebėjimas: skaitmeninis diagnostikos stebėjimas (DDM) temperatūrai, optinei galiai ir įtampai
• Jungties tipas: suderinamas su standartinėmis vieno pluošto jungtimis (LC tipo vieno pluošto adapteriai, būdingi BiDi moduliams)
• Energijos suvartojimas: mažos galios SFP klasės modulis (konkretus suvartojimas priklauso nuo priimančiojo įrenginio realizacijos)

Kaip naudoti

Įdėkite modulį į laisvą SFP lizdą suderinamoje tinklo įrangoje, kai priimančiasis įrenginys įjungtas arba išjungtas, nes SFP formos faktorius palaiko karštąjį prijungimą. Prijunkite vieną pluoštą naudodami atitinkamą vieno pluošto LC adapterį arba pataisymo laidą, laikydamiesi teisingos perdavimo ir priėmimo bangos ilgių orientacijos, reikalingos ryšiui (vienas galas perduoda 1310 nm bangos ilgiu ir priima 1550 nm, kitas galas – atvirkščiai). Patikrinkite ryšio būseną ir naudokite DDM rodmenis per priimančiojo įrenginio valdymo sąsają, kad stebėtumėte optinės galios lygius, temperatūrą ir maitinimo įtampą.

Rekomendacijos

Naudokite švarias jungtis ir laikykitės standartinių šviesolaidžių tvarkymo procedūrų, kad išvengtumėte signalo praradimo. Suderinkite modulio bangos ilgio orientaciją tarp ryšio galinių taškų ir patvirtinkite suderinamumą su priimančiojo įrenginio programine įranga. Po įdiegimo stebėkite DDM parametrus, kad įsitikintumėte, jog ryšys veikia numatytose ribose, ir periodiškai tikrinkite šviesolaidines jungtis.
