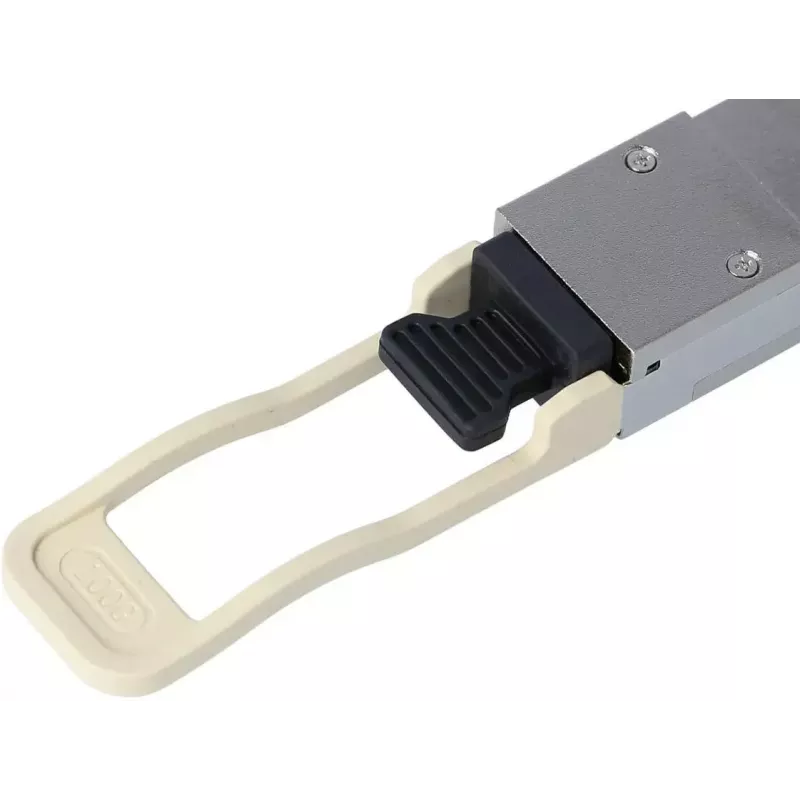

Šviesolaidinis siųstuvas-imtuvas BlueOptics X65405-BO 100000 Mbit/s QSFP28

„BlueOptics X65405-BO“ yra šviesolaidinis siųstuvas-imtuvas, skirtas didelės spartos duomenų perdavimui iki 100000 Mbit/s. Jis naudoja QSFP28 sąsają ir perduoda 850 nm bangos ilgiu daugiagysliu šviesolaidžiu su MPO/MTP jungtimi. Modulis atitinka RoHS reikalavimus, sveria 40 g ir yra skirtas integruoti į tinklo įrangą, palaikančią QSFP28 100GBASE-SR4 optiką. Jis palaiko Ethernet ir panašius didelės spartos protokolus bei yra suderinamas su techninės įrangos platformomis, priimančiomis lygiaverčius 100GBASE-SR4 QSFP28 siųstuvus-imtuvus.

Privalumai

Siųstuvas-imtuvas užtikrina 100 Gbit/s pralaidumą kompaktiškame QSFP28 formate, todėl galima tankiai agreguoti didelio pralaidumo ryšius išlaikant mažą fizinį plotą. 850 nm siųstuvo/imtuvo poros ir MPO/MTP jungties naudojimas leidžia vienu metu vykdyti kelių linijų optinį ryšį daugiagysliu šviesolaidžiu trumpų atstumų jungtims. Atitiktis RoHS ir lengvas sidabrinis korpusas daro modulį tinkamą šiuolaikiniams duomenų centrams, kur reikalaujama laikytis aplinkosaugos standartų ir efektyvaus stelažų tankio.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite modulį į suderinamą QSFP28 prievadą tinklo įrangoje, kai įrenginys išjungtas, arba laikydamiesi gamintojo karštojo prijungimo procedūrų. Prijunkite MPO/MTP daugiagyslį šviesolaidinį kabelį, atitinkantį siųstuvą-imtuvą ir priėmimo galą. Įsitikinkite, kad ryšio partneris palaiko 100GBASE-SR4 arba lygiavertę QSFP28 optiką, ir patikrinkite, ar įrenginio programinė įranga ar programinė įranga neblokuoja trečiųjų šalių modulių. Įdėjus ir prijungus kabelį, patvirtinkite ryšio būseną ir, jei įmanoma, nuskaitykite skaitmeninę diagnostiką, kad patikrintumėte veikimo parametrus.

Rekomendacijos

Naudokite aukštos kokybės daugiagyslius šviesolaidžius (OM3/OM4) ir MPO/MTP kabelius, kad pasiektumėte optimalų veikimą ir atstumą. Patikrinkite, ar jūsų aparatinė įranga palaiko skaitmeninės diagnostikos stebėjimą (DDM/DOM), kad galėtumėte stebėti maitinimo įtampą, lazerio poslinkio srovę, optinę siuntimo/priėmimo galią ir temperatūrą. Laikykitės gamintojo nurodymų dėl ESD apsaugos tvarkant ir užtikrinkite programinės įrangos suderinamumą, kad išvengtumėte sąveikos problemų.
