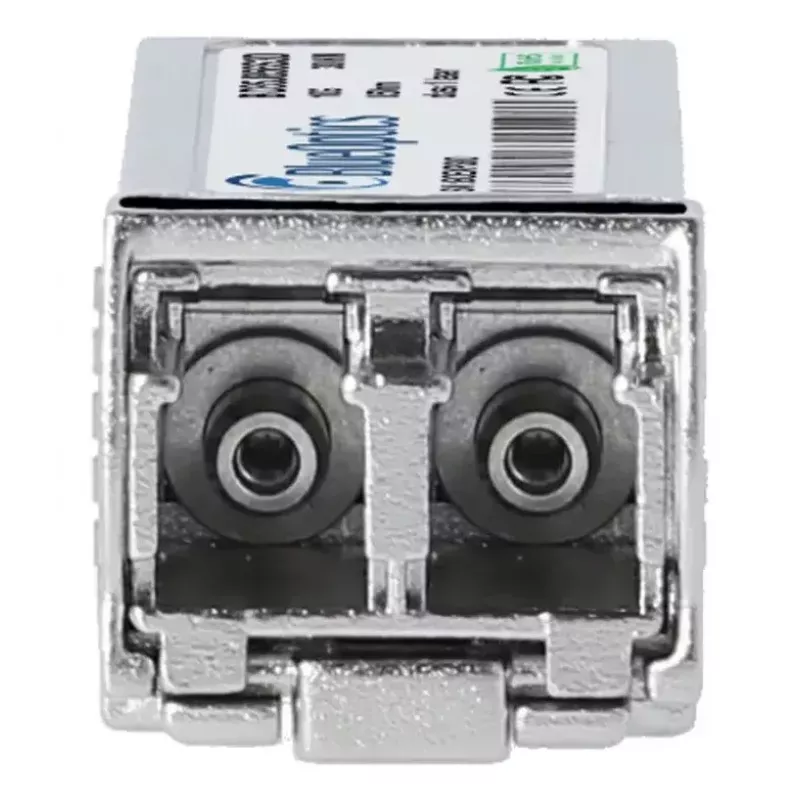

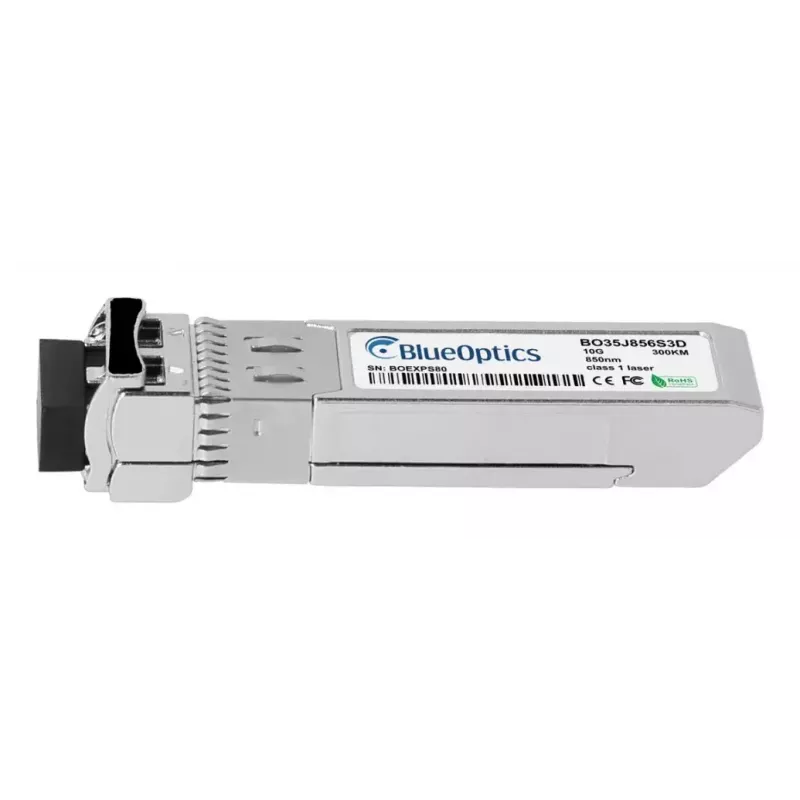

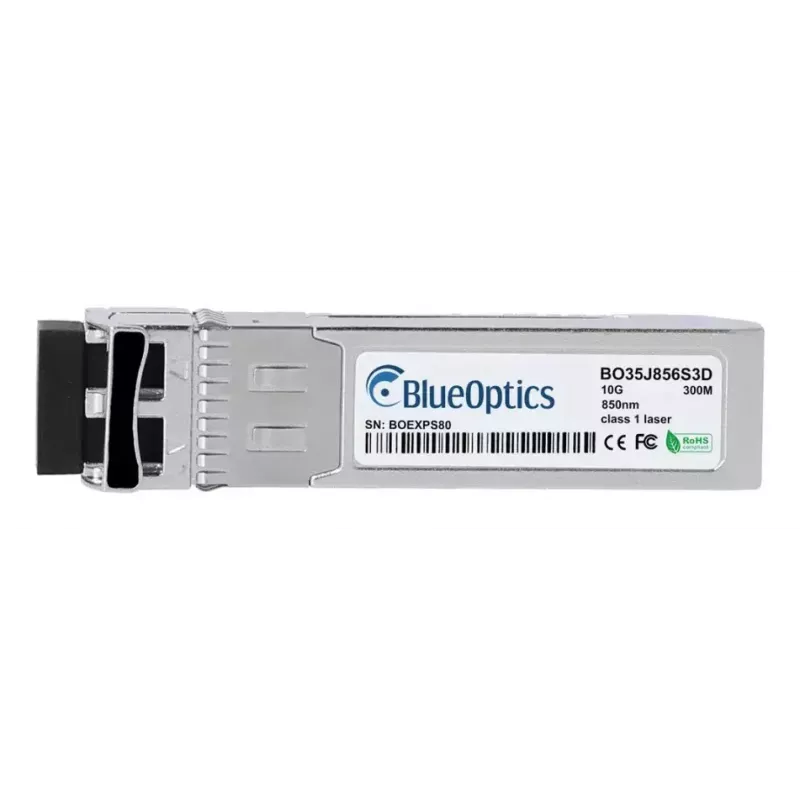

Šviesolaidinis siųstuvas-imtuvas BlueOptics MCX0JXE51-BO SFP+ LC Aliuminis

„BlueOptics MCX0JXE51-BO SFP+ LC Aliuminis“ yra šviesolaidinis siųstuvas-imtuvas, skirtas 10 Gbps daugiamodėms programoms. Pagamintas iš aliuminio korpuso ir sveriantis apie 20 g, šis SFP+ modulis naudoja LC dvipusę jungtį ir atitinka MSA SFP+ formos faktoriaus standartus, užtikrindamas didelės spartos optinį ryšį suderinamoje tinklo įrangoje. Modulis palaiko 10GBASE-SR daugiamodį perdavimą 850 nm bangos ilgiu ir yra skirtas trumpojo nuotolio šviesolaidinėms jungtims.

Privalumai

Siųstuvas-imtuvas pasižymi kompaktišku SFP+ formos faktoriaus suderinamumu su įvairiais komutatoriais, maršruto parinktuvais ir saugojimo sistemomis bei yra pagamintas laikantis įprastų MSA standartų, užtikrinančių sąveiką su priimančiaisiais įrenginiais. Jo aliuminio korpusas užtikrina fizinį patvarumą ir nedidelį svorį. Konstrukcija palaiko vienalaikį siuntimą ir priėmimą per LC dvipusį daugiamodį šviesolaidį, taip pat suteikia skaitmeninio diagnostikos stebėjimo (DDM/DOM) galimybę, kai palaikoma priimančiojo įrenginio, leidžiančią realiuoju laiku teikti būsenos ataskaitas apie įtampą, temperatūrą, optinę galią ir lazerio poslinkio srovę.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

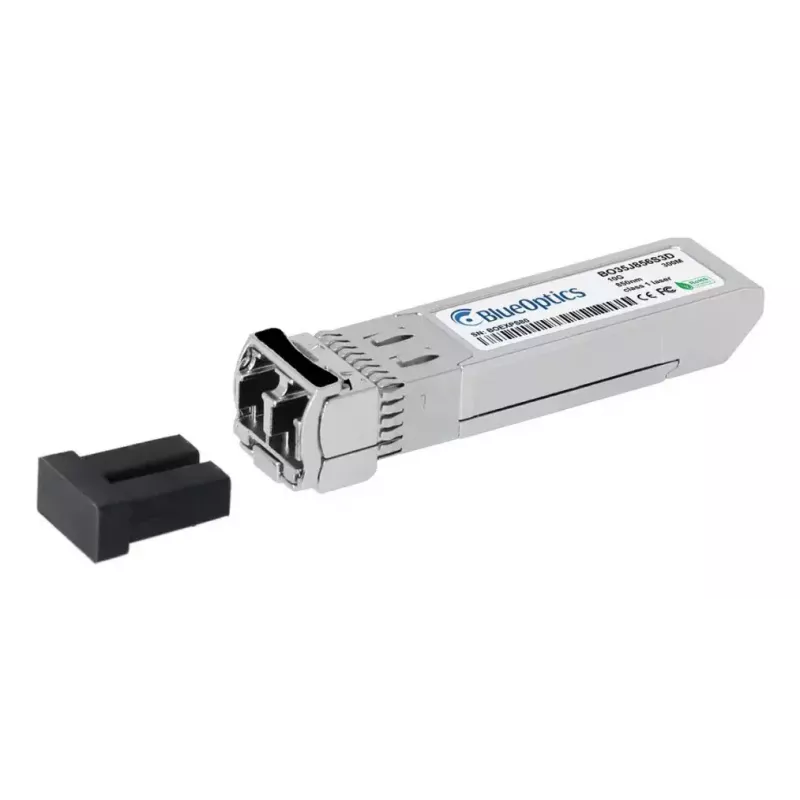

Įdėkite siųstuvą-imtuvą į suderinamą SFP+ lizdą savo komutatoriuje, maršruto parinktuve ar saugojimo įrenginyje užtikrindami, kad priimančiasis įrenginys palaiko 10GBASE-SR SFP+ modulius ir, jei reikia diagnostikos, DDM. Prijunkite LC dvipusius daugiamodžius šviesolaidinius kabelius prie modulio, tinkamai orientuodami siuntimo (TX) ir priėmimo (RX) kryptis. Konfigūruokite priimančiojo sąsają pagal įrangos tiekėjo instrukcijas ir patikrinkite ryšio būseną bei diagnostiką per priimančiojo valdymo sąsają. Prieš įkišdami, nuimkite apsauginius dulkių dangtelius nuo modulio ir šviesolaidinių jungčių, o kai modulis nenaudojamas, vėl juos uždėkite.

Rekomendacijos

Naudokite tinkamos kategorijos daugiamodį šviesolaidį (rekomenduojama OM3/OM4, kad būtų pasiektas optimalus 10G našumas didesniais trumpojo nuotolio atstumais), šviesolaidžių jungtis valykite tinkamais valymo įrankiais ir užtikrinkite, kad priimančiosios įrangos programinė įranga ir tvarkyklės būtų suderinamos, taip užtikrindami ryšio stabilumą ir DDM funkcijų veikimą.
