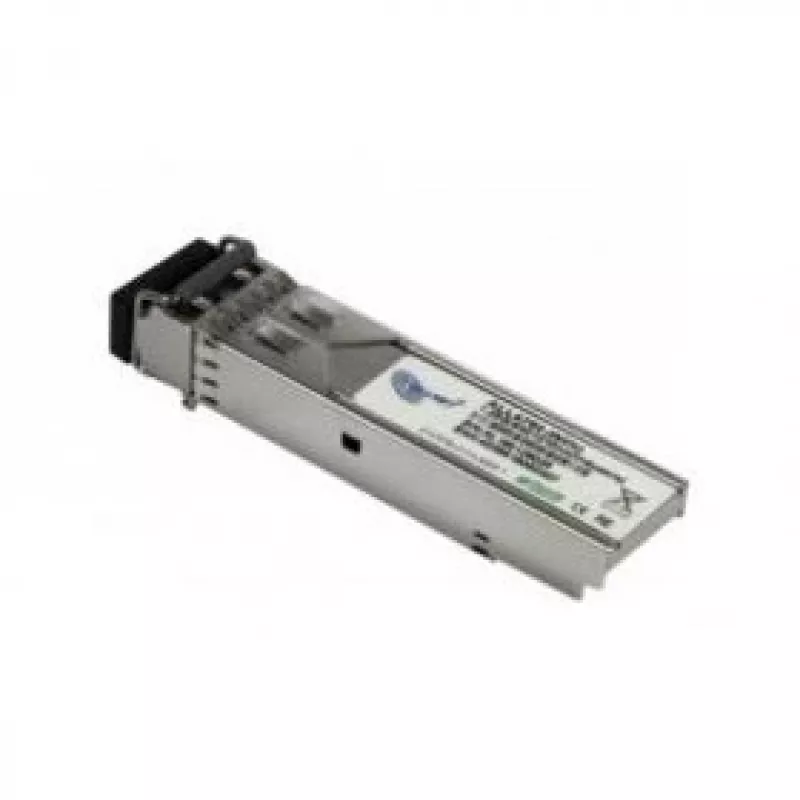

Šviesolaidinis siųstuvas-imtuvas ALLNET ALL4750-INDU

ALLNET ALL4750-INDU yra sidabrinės spalvos SFP šviesolaidinis siųstuvas-imtuvas, palaikantis iki 1000 Mbit/s duomenų perdavimo spartą ir veikiantis 850 nm bangos ilgiu. Sukurtas įstatymui į standartinius SFP lizdus, jis užtikrina optinį ryšį daugiamode skaidula naudojant LC jungtį ir tinka Ethernet, telekomunikacijų bei Fibre Channel programoms, kurioms reikalingos trumpo nuotolio optinės jungtys.

Privalumai

Šis SFP modulis integruoja 850 nm VCSEL lazerį ir PIN fotodetektorių kompaktiškame SFP korpuse su LC jungtimi, siūlydamas perdavimo atstumus iki 550 m per 50/125 µm daugiamodę skaidulą. Jam reikalingas vienas +3,3 V maitinimo šaltinis, jis turi su LVPECL suderinamą duomenų įvestį/išvestį, mažos EMI konstrukcijos ir sustiprintą ESD apsaugą. Modulis atitinka lazerių saugos standartą IEC-60825 ir RoHS reikalavimus.

Tinka

• Trumpo nuotolio Ethernet jungtims (iki 1 Gbit/s)
• Telekomunikacijų įrangai, kuriai reikalingas daugiamodės skaidulos ryšys
• Fibre Channel jungtims per daugiamodę skaidulą

Pagrindinės specifikacijos

• Sąsaja: SFP su LC jungtimi
• Bangos ilgis: 850 nm (VCSEL)
• Maksimali duomenų perdavimo sparta: 1000 Mbit/s
• Maksimalus pasiekiamumas: iki 550 m per 50/125 µm MMF
• Maitinimo šaltinis: +3,3 V vienas šaltinis
• Duomenų įvestis/išvestis: suderinama su LVPECL
• Sauga ir atitiktis: IEC-60825 lazerių sauga, suderinamas su RoHS

Kaip naudoti

Įstatykite ALLNET ALL4750-INDU į suderinamą jūsų komutatoriaus, siųstuvo-imtuvo narvelio ar medijos keitiklio SFP lizdą, užtikrindami, kad LC optinė jungtis būtų tinkamai sujungta su daugiamodės skaidulos pataisymo kabeliu. Maitinkite prieglobos įrenginį standartiniu +3,3 V maitinimu per SFP lizdą. Konfigūruokite prieglobos tinklo įrangą 1 Gbit/s veikimui ir patikrinkite ryšio būseną naudodami įrenginio šviesos diodus ar valdymo sąsają. Siekiant optimalaus veikimo, patvirtinkite, kad skaidulos tipas yra 50/125 µm MMF, o jungtys yra švarios ir nepažeistos.

Rekomendacijos

Naudokite su standartine 50/125 µm daugiamode skaidula ir LC jungtimis; prieš sujungdami išvalykite jungtis, neviršykite nurodyto maksimalaus 550 m pasiekiamumo ir laikykitės IEC-60825 saugos praktikų dirbant su optiniais siųstuvais-imtuvais.
