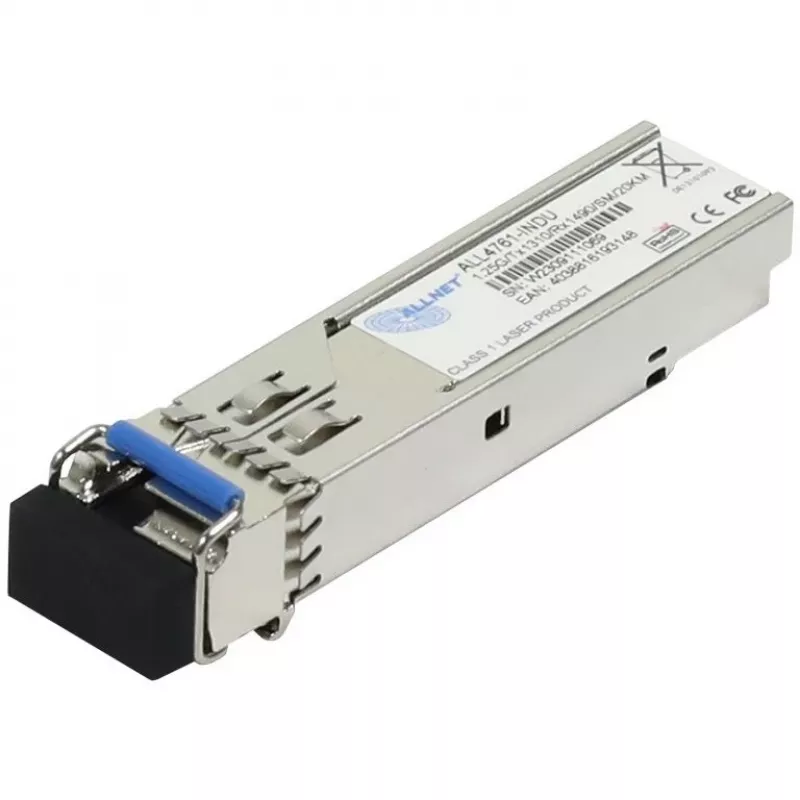

Tinklo siųstuvo-imtuvo modulis ALLNET ALL4761-INDU SFP mini-GBIC, šviesolaidinis 1000 Mbit/s, 3,3 V, sidabrinis

ALLNET ALL4761-INDU yra SFP (mini-GBIC) šviesolaidinis siųstuvo-imtuvo modulis, skirtas naudoti MSA reikalavimus atitinkančioje tinklo įrangoje. Modulis palaiko iki 1000 Mbit/s duomenų perdavimo spartą ir veikia nuo 3,3 V maitinimo (maks. 3,45 V). Kompaktiškas sidabrinis GBIC formos korpusas sveria apie 0,02 kg. Siųstuvas-imtuvas tinka magistralinėms ir šviesolaidinėms jungtims pramoniniuose bei įmonių tinkluose ir yra sertifikuotas pagal CE ir FCC standartus. Gaminyje nėra kadmio, švino ir gyvsidabrio.

Privalumai

ALL4761-INDU turi karštojo keitimo mini-GBIC sąsają, kuri supaprastina montavimą ir keitimą komutatoriuose bei maršrutizatoriuose neišjungiant įrangos. Kompaktiška konstrukcija ir pramoninis standartinis SFP formos faktorius užtikrina suderinamumą su daugybe MSA reikalavimus atitinkančių įrenginių. 3,3 V maitinimo įtampa yra suderinama su įprastais komutatorių ir medijos keitiklių maitinimo šaltiniais. Modulio atitiktis CE ir FCC reikalavimams užtikrina atitiktį galiojantiems reglamentams.

Tinka

• Magistralinėms jungtims tarp komutatorių įmonių tinkluose
• Šviesolaidinėms magistralėms pramoninėje aplinkoje
• Medijos keitikliams ir siųstuvų-imtuvų lizdams, kuriems reikalingi SFP mini-GBIC moduliai
• Ilgesnių atstumų viengyslėms jungtims, kai naudojamos WDM (dvikryptės) LC jungtys

Pagrindinės specifikacijos

• Formos faktorius: SFP (mini-GBIC)
• Duomenų perdavimo sparta: iki 1000 Mbit/s (Gigabit Ethernet)
• Palaikomi Ethernet tipai: 1,25 Gbps nuoseklioji sąsaja, skirta Gigabit Ethernet
• Maitinimas: 3,3 V nominali (maks. 3,45 V)
• Jungties tipas: LC (dvikryptė / WDM)
• Tipinis atstumas: iki 20 km (vienmodė skaidula)
• Darbinės temperatūros diapazonas: pramoninis (-40 °C iki +85 °C)
• Medžiaga / apdaila: sidabrinis korpusas
• Svoris: apie 0,02 kg

Kaip naudoti

Įstatykite ALLNET ALL4761-INDU SFP modulį į laisvą SFP lizdą suderinamame komutatoriuje, maršrutizatoriuje ar medijos keitiklyje, jei įrenginys palaiko karštąjį keitimą. Įsitikinkite, kad įrenginys tiekia 3,3 V maitinimą ir kad siųstuvo-imtuvo tipą palaiko įrenginio programinė įranga. Prijunkite LC šviesolaidinius laidus prie modulio dvipusio / dvikrypčio prievado, laikydamiesi siuntimo / priėmimo orientacijos, reikalingos jungčiai. Įdėję patikrinkite ryšio ir spartos būseną per įrenginio valdymo sąsają.

Rekomendacijos

Naudokite vienmodę skaidulą su tinkamomis LC jungtimis ir laikykitės gamintojo nurodymų dėl maksimalaus jungties atstumo ir optinio biudžeto. Saugokite siųstuvą-imtuvą nuo elektrostatinės iškrovos ir prieš sujungdami įsitikinkite, kad ferulės yra švarios, kad sumažintumėte signalo nuostolius. Pramoniniuose įrenginiuose patikrinkite įrenginio suderinamumą su išplėstiniu temperatūros diapazonu ir po įdiegimo atlikite jungties patikrinimą.
