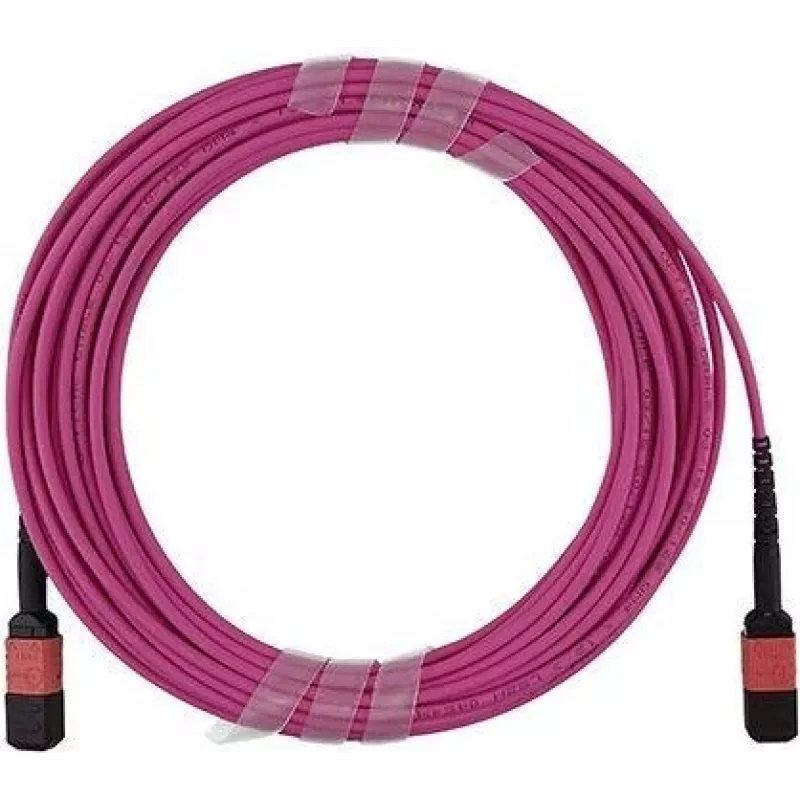

Šviesolaidinis magistralinis kabelis BlueOptics MPO/UPC į MPO/UPC 3 m OM4 12 gyslų LSZH B tipo

BlueOptics šviesolaidinis magistralinis kabelis MPO/UPC į MPO/UPC 3 m OM4 12 gyslų LSZH B tipo yra iš anksto sujungtas daugiagyslis kabelis, skirtas didelio tankio tinklų aplinkai. Jis turi MPO/UPC jungtis abiejuose galuose ir 12 optinių gyslų, išdėstytų B tipo poliškumui, naudojant OM4 daugiagyslį pluoštą, palaikantį didelės spartos trumpojo nuotolio jungtis. Kabelio apvalkalas yra mažai dūmų išskiriantis be halogenų (LSZH), užtikrinantis sumažintą toksinių medžiagų išsiskyrimą uždarose patalpose. 3 metrų ilgio šis magistralinis kabelis skirtas jungtims, perjungimui ir stuburo-lapo jungtims, kur reikalingas kompaktiškas MPO jungiamumas ir OM4 našumas.

Privalumai

BlueOptics magistralinis kabelis siūlo kompaktišką MPO/UPC sąsają, kuri supaprastina montavimą stovuose ir skydeliuose, išlaikant pastovų daugiagyslį OM4 našumą. B tipo poliškumas užtikrina suderinamumą su sistemomis ir atšakų rinkiniais, kuriems reikalingas apverstas pluoštų atvaizdavimas, o 12 gyslų konstrukcija palaiko lygiagrečiosios optikos taikymus arba kelis dvipusius kanalus vienoje jungčių poroje. LSZH apvalkalas sumažina dūmų ir halogenų išsiskyrimą gaisro atveju, todėl tinka duomenų centrų ir vidaus įrenginiams, kur saugos standartai pirmenybę teikia mažo toksiškumo medžiagoms.

Tinka

Kai gali netikti

Šis magistralinis kabelis yra daugiagyslis OM4 ir optimizuotas trumpojo nuotolio jungtims; jis netinka ilgojo nuotolio vienagyslėms taikymams ar jungtims, viršijančioms daugiagyslio pluošto atstumo ribas. Jis taip pat naudoja B tipo poliškumo atvaizdavimą, kuris gali neatitikti sistemų, reikalaujančių A arba C tipo poliškumo be papildomų adapterių ar perkonfigūravimo.

Pagrindinės specifikacijos

Kaip naudoti

Įrenkite BlueOptics MPO/UPC į MPO/UPC magistralinį kabelį, įkišdami MPO jungtis į suderinamus MPO prievadus arba MPO kasetes ant pataisymo skydelių ir siųstuvų-imtuvų. Prieš diegiant įsitikinkite, kad B tipo poliškumo atvaizdavimas atitinka prijungtą įrangą arba perjungimo schemą. Pritvirtinkite kabelį išilgai tiesimo kelių, naudodami tinkamą valdymo įrangą, kad išvengtumėte staigių lenkimų ir jungčių apkrovos. Po įrengimo patikrinkite optinį tęstinumą ir įterpimo nuostolius tinkama bandymo įranga, kad patvirtintumėte numatomą OM4 našumą.

Į ką atsižvelgti prieš perkant

Rekomendacijos

Laikykitės minimalaus lenkimo spindulio gairių OM4 daugiagysliui pluoštui ir venkite pakartotinių sujungimo ciklų, viršijančių jungties specifikacijas. Naudokite kabelį kartu su MPO suderinamomis kasetėmis arba pataisymo skydeliais organizuotam didelio tankio įrengimui, o po įrengimo atlikite įterpimo nuostolių bandymą, kad dokumentuotumėte jungties našumą.
