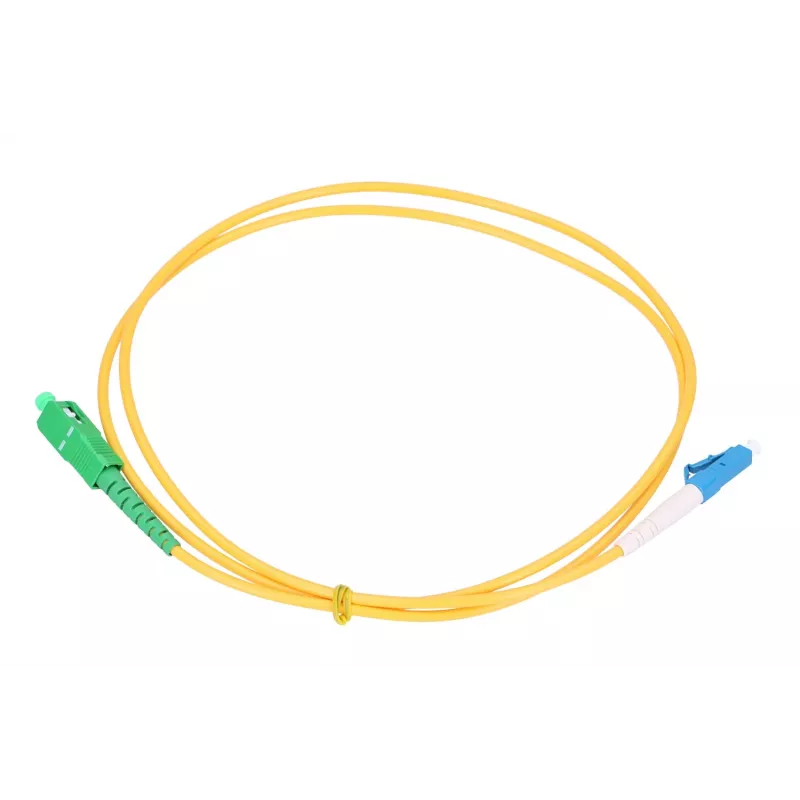

Šviesolaidinis komutacinis kabelis Extralink SC/APC į LC/UPC, vienmodis G.657.A1, 3 mm, 2 m, simpleksinis

Šviesolaidinis komutacinis kabelis Extralink SC/APC į LC/UPC, vienmodis G.657.A1, 3 mm, 2 m, simpleksinis yra vienmodis džemperis, skirtas optinio tinklo sujungimams. Kabelis viename gale turi SC/APC jungtį, o kitame – LC/UPC jungtį, užtikrindamas kompaktišką simpleksinį ryšį pataisos panelėms, ONU/ONT įrenginiams ir aktyviai įrangai telekomunikacijų stovuose bei duomenų centruose. G.657.A1 lenkimui nejautrus pluoštas ir 3 mm išorinis apvalkalas užtikrina patikimą signalo perdavimą ir lankstų maršrutizavimą ankštose instaliacijose.

Privalumai

Šis komutacinis kabelis naudoja vienmodį G.657.A1 pluoštą, kuris mažina jautrumą staigiems lenkimams, palaikydamas stabilų veikimą FTTH ir vidaus paskirstymo scenarijuose. Mišri jungčių kombinacija (SC/APC į LC/UPC) leidžia tiesiogiai sujungti įrangą su skirtingais sąsajų tipais be papildomų adapterių. 2 m ilgis ir 3 mm apvalkalas palengvina kabelio valdymą ir maršrutizavimą, išsaugant mechaninę apsaugą kasdieniam naudojimui.

Tinka

• FTTH terminavimui tarp OLT ir ONU/ONT įrenginių
• Pataisymui optiniuose paskirstymo rėmuose ir prie sienos montuojamuose terminavimo panelėse
• Sujungimui tarp komutatorių, medijos keitiklių ir optinių siųstuvų-imtuvų
• Laboratoriniams ir lauko bandymams, kai reikalingas trumpas, patikimas vienmodis ryšys

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis, ITU-T G.657.A1 lenkimui nejautrus
• Jungtis A: SC/APC (kampuotas fizinis kontaktas, žalias įvorė)
• Jungtis B: LC/UPC (ultra fizinis kontaktas, mėlyna įvorė)
• Kabelio konstrukcija: simpleksinis, 3 mm išorinio apvalkalo skersmuo
• Ilgis: 2 metrai
• Pritaikymas: vidaus, pataisymui ir įrangos sujungimams

Kaip naudoti

Prieš įjungdami, patikrinkite abi jungtis ir jungiamuosius adapterius dėl dulkių ar pažeidimų. Sulygiuokite SC/APC ir LC/UPC jungtis su atitinkamais prievadais ir įkiškite, kol išgirsite spragtelėjimą arba pajusite tvirtą įsitvirtinimą. Venkite lenkti kabelį mažesniu nei rekomenduojamas minimalus lenkimo spindulys G.657.A1 pluoštams ir pritvirtinkite kabelį, kad išvengtumėte įtempimo jungtims. Atjungdami, traukite už jungties korpuso, o ne už pluošto apvalkalo, kad apsaugotumėte terminavimą.

Rekomendacijos

Nenaudojamas jungtis uždenkite dulkių dangteliais ir, jei įmanoma, naudokite pluošto inspekcijos mikroskopą, kad patikrintumėte galinio paviršiaus švarą. Įrengimams spintose ar už įrangos, maršrutizuokite komutacinį kabelį švelniais lenkimais ir naudokite kabelių valdymo paneles ar spaustukus, kad išlaikytumėte lenkimo spindulį ir sumažintumėte mechaninį stresą.
