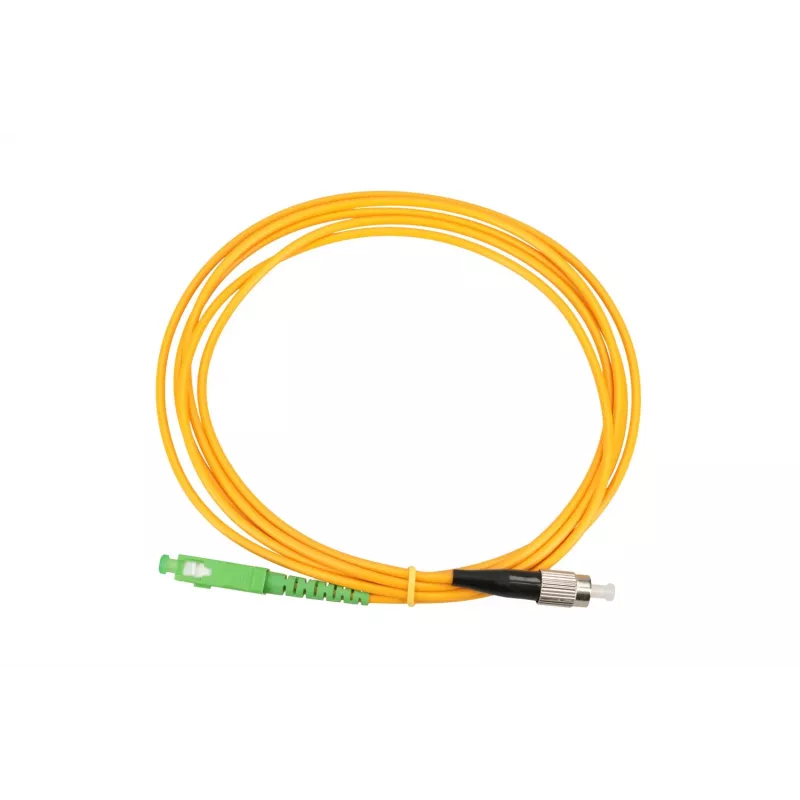

Šviesolaidinis komutacinis kabelis Extralink SC/APC–FC/UPC simplex G.657.A1 3,0 mm 2 m (FTTH)

Extralink šviesolaidinis komutacinis kabelis SC/APC–FC/UPC simplex G.657.A1 3,0 mm 2 m yra vienmodis šviesolaidinis trumpiklis, skirtas FTTH ir optinės įrangos sujungimui. Kabelis naudoja lenkimui atsparų G.657.A1 pluoštą su 3,0 mm išoriniu apvalkalu ir 2 metrų ilgiu, viename gale užbaigtą SC/APC jungtimi, kitame – FC/UPC jungtimi. Šis komutacinis kabelis užtikrina kompaktišką, mažų nuostolių jungtį pataisos panelėms, optiniams linijos terminalams ir kliento patalpų įrangai, kur reikalingas kontroliuojamas slopinimas ir patikimas vienmodis veikimas.

Privalumai

Lenkimui atsparaus vienmodžio G.657.A1 pluošto naudojimas sumažina makrolenkimo nuostolius ir pagerina signalo stabilumą įrenginiuose su ankšta maršruto parinktimi ir ribotu lenkimo spinduliu. Mišri jungčių konfigūracija (SC/APC į FC/UPC) užtikrina suderinamumą tarp skirtingų optinės įrangos tipų, išlaikant mažus įterpimo nuostolius ir grįžtamuosius nuostolius, tinkamus vienmodžiams tinklams. 3,0 mm apvalkalas suteikia mechaninę apsaugą ir palengvina tvarkymą montavimo bei priežiūros metu.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Nutieskite komutacinį kabelį numatytais kabelių keliais, vengdami aštrių lenkimų, ir pritvirtinkite kabelį tinkamais spaustukais arba kabelių valdymo elementais. Įkiškite SC/APC jungtį į atitinkamą SC/APC lizdą, naudodami kryptinį korpusą, kad užtikrintumėte teisingą orientaciją, tada įkiškite FC/UPC jungtį į FC prievadą ir, jei reikia, pritvirtinkite ją įsukdami jungties įvorės movą. Po prijungimo patikrinkite optinį tęstinumą ir signalo lygius tinkama bandymo įranga. Su pluošto galais elkitės laikydami apsauginius dangtelius iki galutinio įkišimo ir nelieskite bei neužterškite jungčių galinių paviršių.

Rekomendacijos

Laikykite ir transportuokite komutacinį kabelį suvyniotą be sandarių kilpų; išlaikykite lenkimo spindulį pagal G.657.A1 rekomendacijas, kad išsaugotumėte mažų lenkimo nuostolių charakteristikas. Prieš sujungdami nuvalykite jungčių galinius paviršius tinkamomis pluošto valymo priemonėmis. Naudokite SC/APC–FC/UPC komutacinį kabelį programose, kuriose reikalingas APC ir UPC sąsajų suderinamumas, stebėdami grįžtamuosius nuostolius jungiant mišraus poliravimo jungtis.
