Šviesolaidinis kabelis MPO 4x LC BlueOptics CBL-MPO12-4LC-SMF-10M 10m G.657.A1

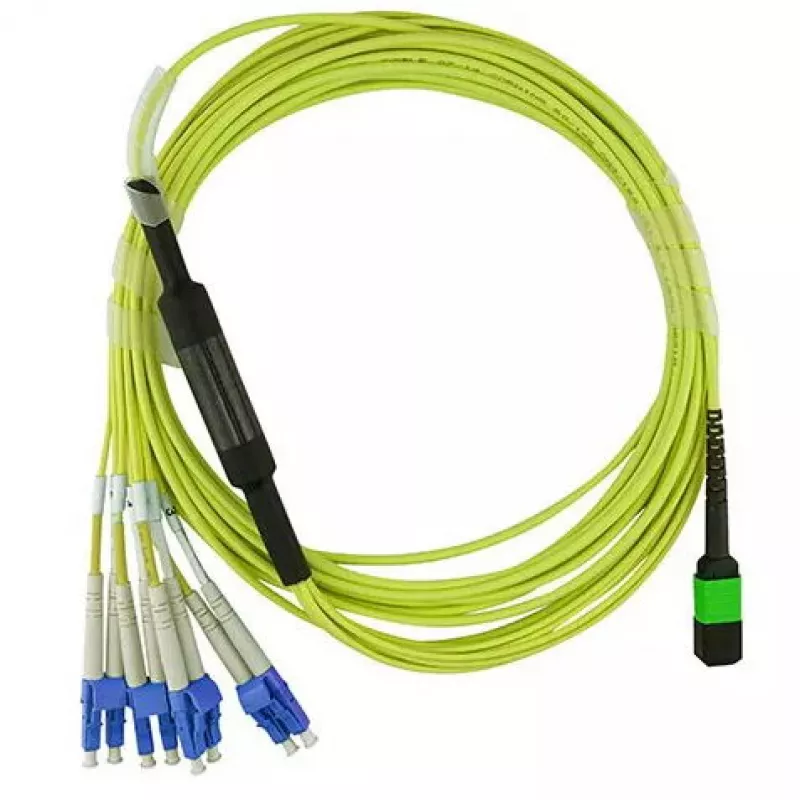

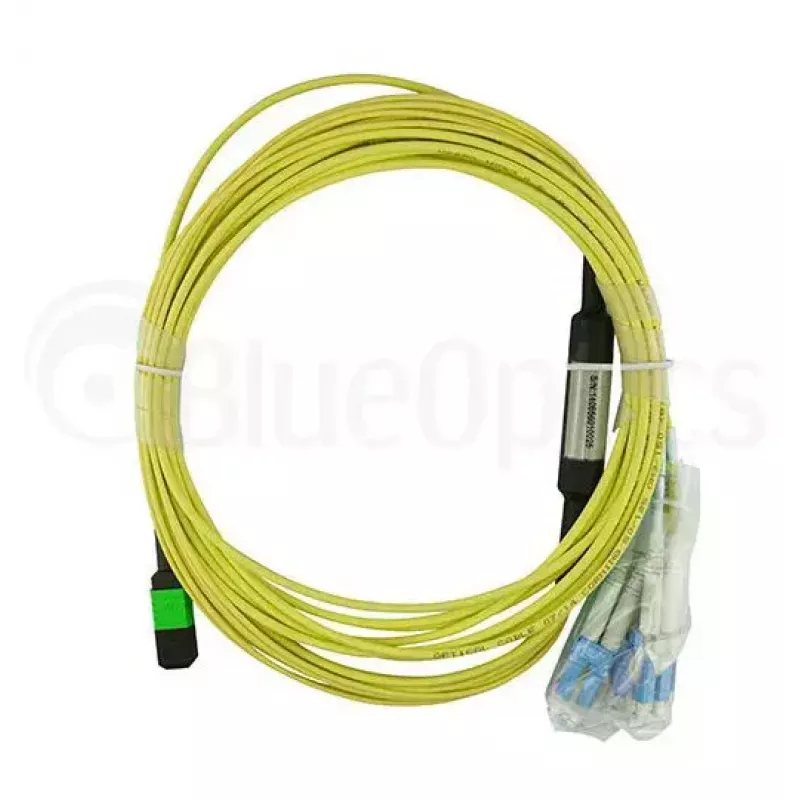

„BlueOptics CBL-MPO12-4LC-SMF-10M“ yra 10 m vienmodis šviesolaidinis atšakos kabelis, skirtas didelio tankio ir didelės spartos tinklų jungtims. Viename kabelio gale yra MPO daugiaskaidulė jungtis, o kitas galas išsišakoja į keturias LC jungtis – tai kompaktiškas sprendimas MPO magistralėms prijungti prie LC siųstuvų-imtuvų ir pataisymo skydelių. Kabelis pagamintas taip, kad atitiktų G.657.A1 pluošto lenkimo charakteristikas, o 125 µm šerdies matmuo tinkamas vienmodžiam perdavimui prieigos ir metropoliniuose tinkluose.

Privalumai

Šis šviesolaidinis atšakos kabelis sujungia MPO daugiaskaidulę jungtį su atskiromis LC užbaigomis, kad supaprastintų perkėlimą ir pataisymą tankioje kabelių infrastruktūroje. Vienmodis G.657.A1 pluoštas sumažina signalo nuostolius esant ankštoms lenkimo sąlygoms, todėl pagerėja maršrutizavimo lankstumas spintose, stelažuose ir vamzdynuose. 10 m ilgis suteikia pakankamą pasiekiamumą tipinėms duomenų centro ir telekomunikacijų patalpų jungtims, o fizinis maršrutizavimas išlieka valdomas.

Tinka

• MPO magistralių prijungimui prie LC siųstuvų-imtuvų ar pataisymo skydelių
• Duomenų centrų pluoštams, kur reikalingas didelio tankio kabelių išvedžiojimas
• Prieigos tinklams ir metropolinėms jungtims, naudojančioms vienmodį pluoštą
• Situacijoms, kuriose reikalingas geresnis lenkimo atsparumas ir sudėtingas maršrutizavimas

Pagrindinės specifikacijos

• Ilgis: 10 m
• Pluošto tipas: vienmodis (G.657.A1)

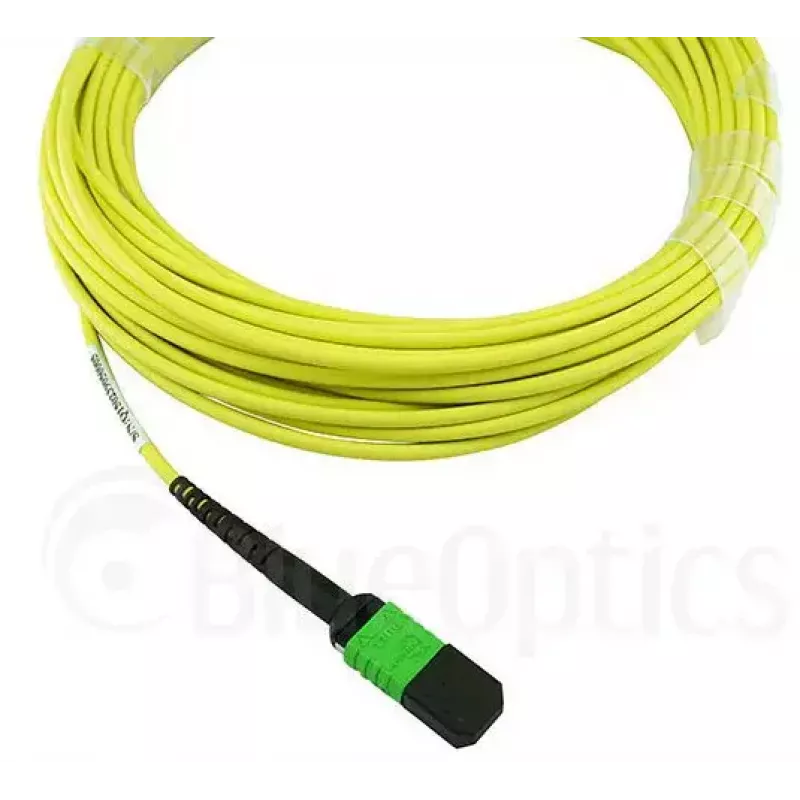

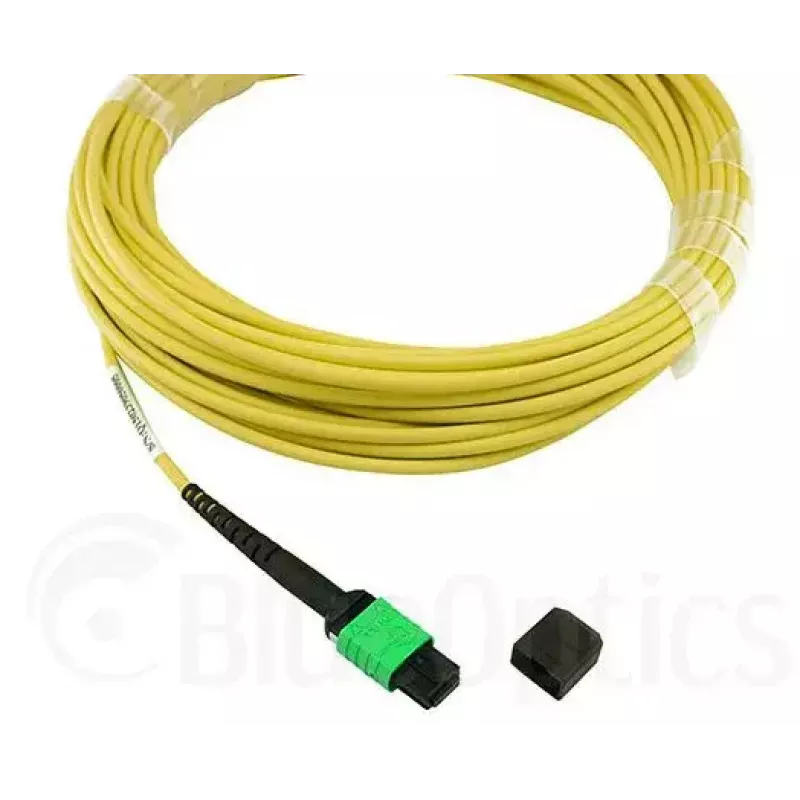

• Jungtis A: MPO daugiaskaidulė jungtis (12 skaidulų pėdsakas)

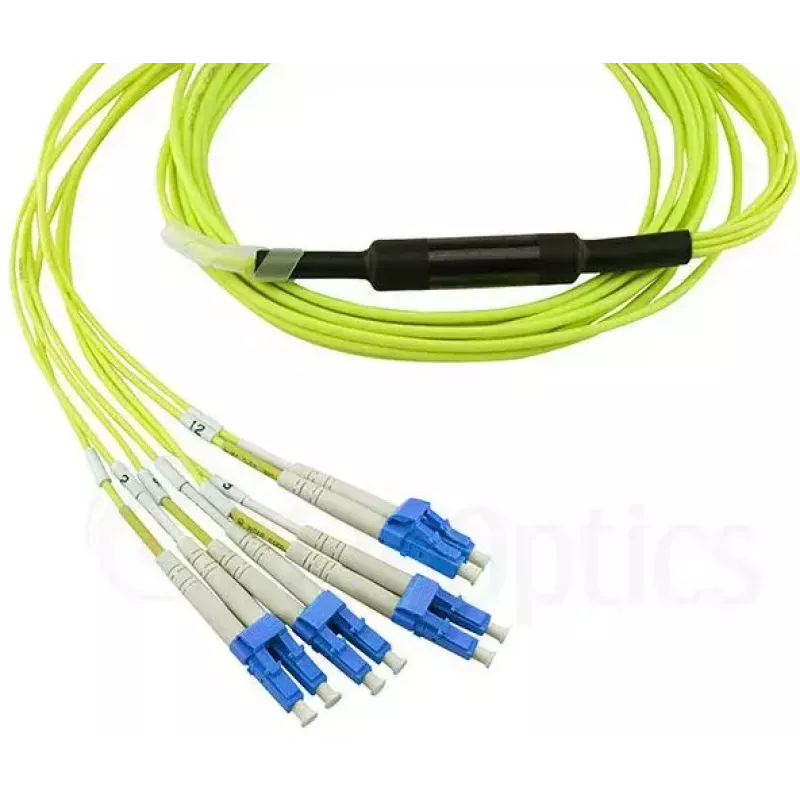

• Jungtis B: keturios LC jungtys (vienmodės, simpleksinės/dultipleksinės, priklausomai nuo naudojimo)
• Šerdies/apvalkalo matmuo: 125 µm apvalkalo skersmuo
• Kabelio konstrukcija: atšakos/švino stiliaus, tiesioginėms LC jungtims
• Tipinis pritaikymas: didelio tankio jungtys duomenų centruose ir telekomunikacijų patalpose

Kaip naudoti

Išveskite kabelį vengdami staigių lenkimų, viršijančių nustatytą G.657.A1 pluoštų lenkimo spindulį. Įkiškite MPO jungtį į atitinkamą MPO prievadą ant magistralės ar kasetės, užtikrindami tinkamą rakto orientaciją ir išlygiavimą. Prijunkite LC jungtis prie norimų siųstuvų-imtuvų ar pataisymo skydelio prievadų, patikrindami poliškumą ir kanalų atvaizdavimą, kaip reikalauja instaliacija. Pritvirtinkite kabelį prie kabelių valdymo įrangos, kad būtų išvengta įtempimo ant užbaigų ir palaikomas optimalus signalo veikimas.

Rekomendacijos

Prieš instaliaciją apžiūrėkite jungtis ir nuvalykite galinius paviršius tinkamais pluošto valymo įrankiais, kad sumažintumėte įterpimo nuostolius. Naudokite kabelių tvarkykles ir lenkimo spindulio kreiptuvus, kad išlaikytumėte nejautrumą lenkimui, ir pažymėkite kiekvieną LC atšaką, kad išlaikytumėte teisingą kanalų identifikaciją. Ilgalaikiam patikimumui po instaliacijos atlikite įterpimo nuostolių ir tęstinumo testus.
