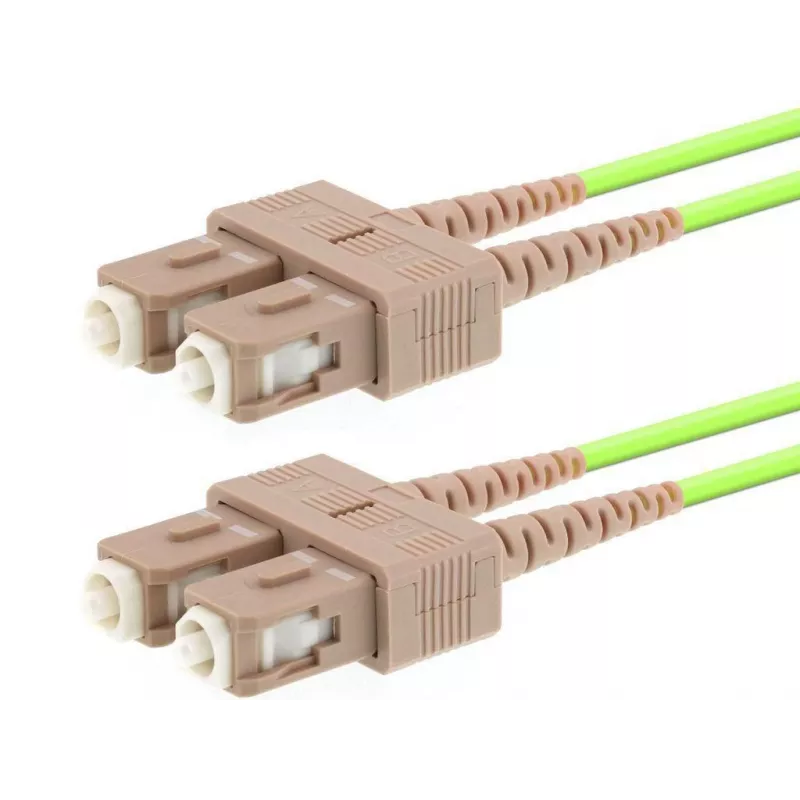

Šviesolaidinis kabelis LOGON AL5SCSC05I/5I OM5 5 m SC–SC 50 µm pilnas dvipusis ryšys šviesiai žalia

LOGON AL5SCSC05I/5I yra 5 m OM5 daugiamodis šviesolaidinis komutacinis kabelis su SC jungtimis abiejuose galuose ir 50 µm šerdimi. Sukurtas pilnam dvipusiam perdavimui, šis šviesiai žalias kabelis palaiko trumpojo nuotolio, didelės spartos duomenų linijas duomenų centruose, serverio–komutatoriaus jungtyse ir įmonių ar telekomunikacijų daugiamodiuose tinkluose. Kabelis naudoja WideBand OM5 lenkimui nejautrų daugiamodį pluoštą, optimizuotą daugiabangėms (SWDM) sistemoms, ir užtikrina OM4 lygiavertį veikimą 850–950 nm diapazone, išlikdamas suderinamas su esamomis daugiamodėmis instaliacijomis.

Privalumai

WideBand OM5 pluoštas pasižymi mažais įterpimo nuostoliais ir labai mažu jautrumu makrolenkimams, todėl užtikrina patikimas optines jungtis aplinkoje, kurioje yra ankštos kabelių trasos ir kompaktiški organizatoriai. Lazeriu optimizuota daugiamodė konstrukcija palaiko dvipusį 40/100/400 Gb/s perdavimą naudojant SWDM technologiją ir išlaiko atgalinį suderinamumą su OM4 daugiamodiu pluoštu. Kabelio konstrukcija apima dviejų sluoksnių UV spinduliais kietinamą akrilato dangą ir yra optimizuota sandariai apspausto kabelio programoms, užtikrindama stabilų veikimą plačiame aplinkos sąlygų diapazone.

Tinka

• Duomenų centrų sujungimams ir serverio–komutatoriaus jungtims
• Trumpojo nuotolio telekomunikacijų ir įmonių daugiamodžiams kabeliams
• Daugiabangėms SWDM sistemoms, skirtoms 40/100/400 Gb/s
• Atnaujinimams, kai reikalingas suderinamumas su esama OM4 infrastruktūra
• Instaliacijoms su ribotais lenkimo spinduliais arba kompaktišku kabelių valdymu

Pagrindinės specifikacijos

• Pluošto tipas: WideBand OM5 lenkimui nejautrus daugiamodis pluoštas
• Šerdies skersmuo: 50 µm
• Ilgis: 5 m
• Jungtys: SC į SC (abiejuose galuose)
• Perdavimo režimas: Pilnas dvipusis
• Optimizuotas bangų ilgių diapazonas: 850–950 nm
• Palaikomi duomenų perdavimo greičiai: Dvipusis palaikymas 40/100/400 Gb/s naudojant SWDM
• Danga: Dviejų sluoksnių UV kietinamas akrilatas
• Spalva: Šviesiai žalia (OM5 standartas)
• Lenkimo savybės: Labai mažas jautrumas makrolenkimams, didelis atsparumas mikrolenkimams

Kaip naudoti

Nutieskite LOGON OM5 kabelį tarp SC konfigūracijos prievadų tinklo įrangoje, prieš įkišdami įsitikinkite, kad jungtys yra švarios ir be dulkių. Sulygiuokite SC jungtis su įrangos prievadais ir stumkite, kol jungtis užsifiksuos; pakartokite kitam galui. Siekiant geriausio optinio veikimo, venkite staigių lenkimų ir laikykitės rekomenduojamų lenkimo spindulių kabelių loveliuose ir organizatoriuose. Kai kabelis neprijungtas, naudokite dulkių gaubtelius ir laikykitės standartinių optinio pluošto tvarkymo procedūrų, kad išvengtumėte užteršimo ar pluošto galų pažeidimo.

Rekomendacijos

Montuodami laikykitės rekomenduojamų minimalių lenkimo spindulių ir venkite pasikartojančių staigių užlenkimų. Naudokite tinkamą poliškumą ir dvipusio sujungimo laidų praktiką pilno dvipusio ryšio linijoms, o po instaliacijos patikrinkite linijos veikimą optiniu galios matuokliu arba pluošto testeriu. Atnaujinant esamą infrastruktūrą, patvirtinkite siųstuvo-imtuvo suderinamumą su OM5 ir SWDM daugiabangiais siųstuvais-imtuvais, kad pasiektumėte numatomus duomenų perdavimo greičius.
