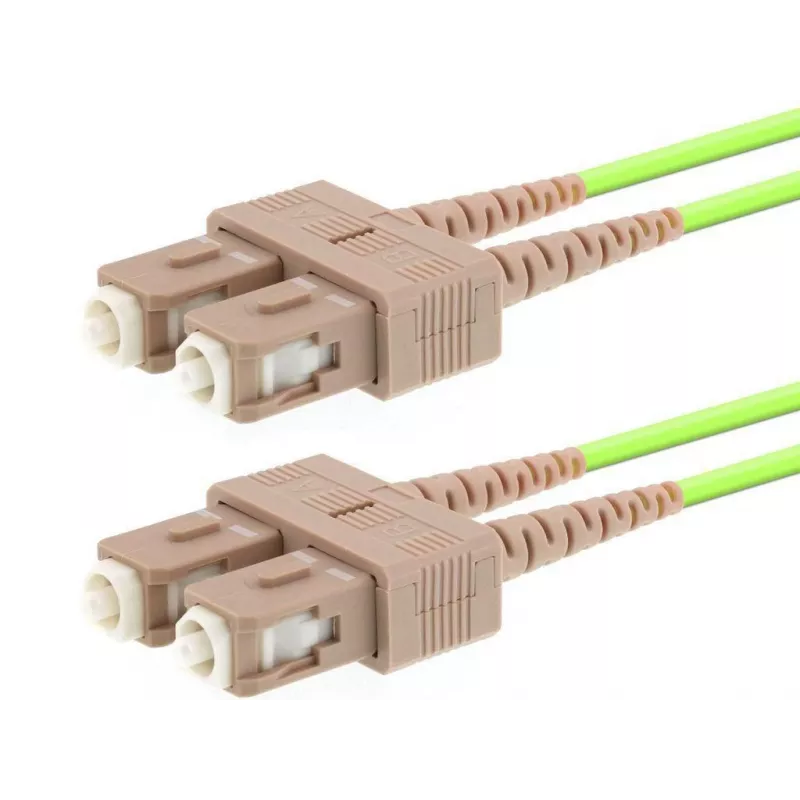

Šviesolaidinis kabelis LOGON AL5SCSC03I/5I OM5 3 m SC–SC 50 µm pilnas dvipusis ryšys šviesiai žalias

LOGON AL5SCSC03I/5I OM5 3 m SC–SC yra 3 metrų daugiarežimis šviesolaidinis komutacinis kabelis su SC jungtimis abiejuose galuose ir 50 µm šerdies skersmeniu. Kabelis naudoja WideBand OM5 lenkimui nejautrią daugiarežimę skaidulą, optimizuotą trumpųjų bangų banginio tankinimo (SWDM) ir kelių bangų siųstuvams-imtuvams. Jo šviesiai žalias apvalkalas identifikuoja OM5 specifikaciją, o konstrukcija skirta pilno dvipusio ryšio duomenų perdavimui duomenų centruose ir įmonių daugiarežiuose tinkluose trumpais ir vidutiniais atstumais.

Privalumai

OM5 šerdis užtikrina OM4 lygiavertį našumą platesniame spektriniame lange (850–950 nm), leidžiant naudoti kelių bangų sprendimus aukštesniems bendriems duomenų perdavimo spartoms, tokioms kaip 40/100/400 Gb/s, naudojant SWDM. Lenkimui nejautri konstrukcija sumažina makro- ir mikro- lenkimo nuostolius, leidžiant montuoti kompaktiškuose dėkluose ir esant mažiems lenkimo spinduliams. Standartinės SC jungtys abiejuose galuose suteikia paprastą, patikimą sąsają, suderinamą su įprastais daugiarežimiais siųstuvais-imtuvais ir pataisos skydais.

Tinka

• Trumpo ir vidutinio nuotolio linijoms duomenų centruose ir serverių patalpose
• Didelės spartos daugiarežiams Ethernet (įskaitant 100 Gb/s) ir InfiniBand linijoms
• Kelių bangų / SWDM diegimams ir ateities poreikiams paruoštiems atnaujinimams
• Pataisymui tarp komutatorių, siųstuvų-imtuvų ir optinio paskirstymo rėmų

Pagrindinės specifikacijos

• Skaidulos tipas: WideBand OM5 daugiarežimė (50 µm šerdis)
• Ilgis: 3 m
• Jungtis 1: SC kištukas
• Jungtis 2: SC kištukas
• Perdavimas: Pilnas dvipusis daugiarežimis
• Apvalkalo spalva: Šviesiai žalia (OM5 identifikacija)
• Atsparumas lenkimui: Mažas jautrumas makro- ir mikro- lenkimams
• Optimizuotas bangų langas: 850–950 nm SWDM programoms

Kaip naudoti

Nutieskite šviesolaidinį kabelį vengdami aštrių briaunų ir montavimo metu išlaikykite rekomenduojamus minimalius lenkimo spindulius. Įkiškite SC jungtis į atitinkamus SC prievadus, kol spragtelės; laikykitės tinkamos orientacijos pilno dvipusio ryšio linijoms. Prieš sujungdami laikykite jungčių galus švarius ir apsaugotus; jungdami prie aktyvios įrangos naudokite skaidulos tikrinimo ir valymo procedūrą. Patikrinkite liniją tinkama daugiarežime bandymo įranga arba naudokite patvirtintus siųstuvus-imtuvus, kad patvirtintumėte numatomą našumą.

Rekomendacijos

Laikykite ir elkitės su kabeliu pagal standartinę šviesolaidžių praktiką: venkite per didelės tempimo jėgos, išlaikykite lenkimo spindulius ir laikykite jungtis uždengtas, kai nenaudojamos. Kelių bangų ar SWDM sistemose patikrinkite siųstuvo-imtuvo ir kanalo suderinamumą su OM5 skaidulos specifikacijomis ir po montavimo atlikite tiesioginį testavimą.
