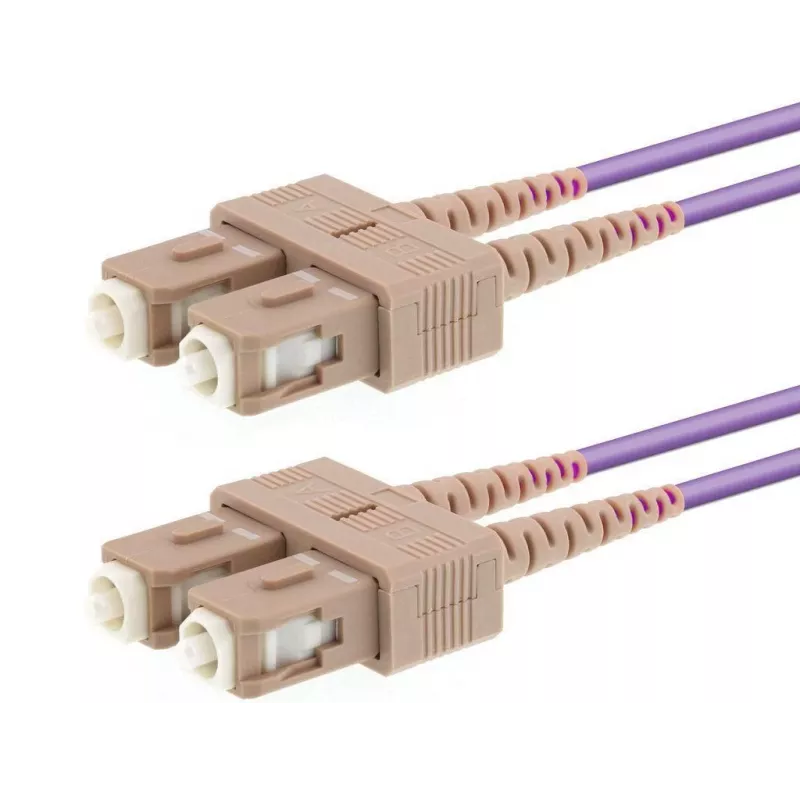

Šviesolaidinis kabelis LOGON AL5SCSC01I/4I OM4 1 m 2x SC–2x SC (rožinis)

LOGON AL5SCSC01I/4I OM4 1 m 2x SC–2x SC (rožinis) – tai 1 metro ilgio daugiamodis šviesolaidinis komutacinis kabelis, sukurtas didelės spartos trumpojo nuotolio jungtims. Kabelis naudoja OM4 daugiamodį šviesolaidį, kurio šerdies skersmuo 50 µm, ir yra užbaigtas dvipusėmis SC jungtimis (po du SC kištukus kiekviename gale). Jis skirtas naudoti duomenų centruose, saugojimo zonų tinkluose ir „InfiniBand“ ar kitose didelės spartos magistralėse, kur reikalingas patikimas, mažų nuostolių daugiamodis veikimas.

Privalumai

OM4 daugiamodė konstrukcija užtikrina geresnį pralaidumą ir didesnį pasiekiamumą, palyginti su žemesnės klasės daugiamodžiais šviesolaidžiais, taip leisdama pasiekti didesnes duomenų perdavimo spartas trumpais atstumais. Dvipusis SC–SC užbaigimas suteikia paprastą, raktu fiksuojamą jungtį, kuri plačiai suderinama su įranga, priimančia SC sąsajas. 1 m ilgis ir gamykloje poliruotos jungtys sumažina įterpimo nuostolius ir supaprastina stovo pataisymą bei serverio–komutatoriaus kabelių sujungimą. Rožinis apvalkalas padeda vizualiai atpažinti kabelį tankioje kabelių aplinkoje.

Tinka

• Pataisos skydams ir trumpoms stovo–stovo ar stovo–įrangos jungtims
• „InfiniBand“ ir didelės spartos daugiamodžiams tinklo ryšiams
• Saugojimo zonų tinklams (SAN) ir serverių magistralėms
• Duomenų centro šviesolaidžio valdymui, kai nurodytas OM4 veikimas

Pagrindinės specifikacijos

• Šviesolaidžio tipas: OM4 daugiamodis
• Šerdies skersmuo: 50 µm daugiamodė šerdis
• Ilgis: 1 metras
• Jungties tipas (kiekviename gale): dvipusis SC (2 × SC)
• Jungties poliravimas: gamykloje poliruoti daugiamodžiai galiniai paviršiai
• Apvalkalo spalva: rožinis, kad būtų lengva atpažinti
• Pritaikymas: trumpojo nuotolio, didelės spartos daugiamodžiai ryšiai

Kaip naudoti

Prieš montuodami patikrinkite jungčių galinius paviršius, ar jie švarūs, ir, jei reikia, nuvalykite tinkamais šviesolaidžio valymo įrankiais. Kiekvieną dvipusę SC jungtį įkiškite į atitinkamą SC adapterį arba įrangos prievadą, laikydamiesi teisingo poliškumo, jei to reikalauja ryšys. Nutieskite kabelį per kabelių laikiklius, kad išvengtumėte aštrių lenkimų ir išlaikytumėte gamintojo rekomenduojamą minimalų lenkimo spindulį. Patikrinkite sumontuotą ryšį tinkama optine bandymo įranga, jei reikia patikrinti nuostolius ir jungiamumą.

Rekomendacijos

Laikykite ir naudokite kabelį taip, kad išvengtumėte stiprių lenkimų ir per didelio tempimo. Naudokite rožinį apvalkalą kaip vizualią nuorodą OM4 daugiamodžiams ryšiams mišrioje šviesolaidžio aplinkoje. Kritiniams ryšiams atlikite įterpimo nuostolių ir vientisumo bandymus po montavimo ir periodiškai kaip techninės priežiūros dalį.
