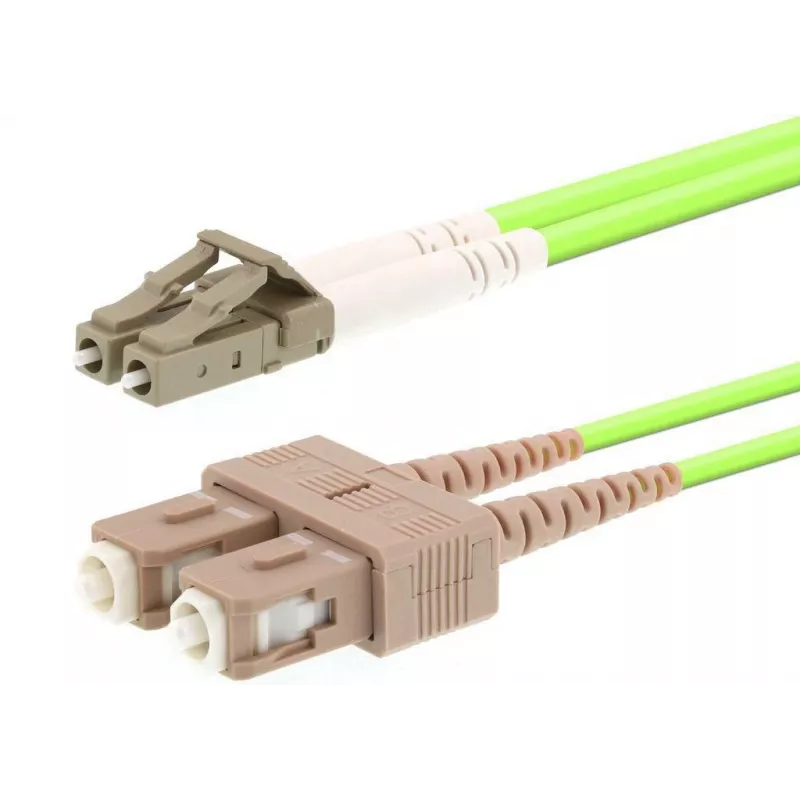

Šviesolaidinis kabelis LOGON AL5LCSC005I/5I OM5 0,5 m LC į SC pilnas dvipusis ryšys šviesiai žalias

LOGON AL5LCSC005I/5I OM5 0,5 m LC į SC pilnas dvipusis ryšys šviesiai žalias yra daugiamodis šviesolaidinis kabelis, skirtas trumpiems tarpusavio sujungimams duomenų centruose ir tinklo įrangoje. Kabelis naudoja WideBand OM5 lenkimams nejautrų daugiamodį pluoštą su 50 µm skersmens šerdimi ir palaiko pilno dvipusio ryšio perdavimą per LC jungtį viename gale ir SC jungtį kitame. Jis skirtas didelės spartos duomenų linijoms ir InfiniBand aplinkoms, kuriose reikalingas kompaktiškas, spalviniu kodu pažymėtas OM5 kabelis.

Privalumai

OM5 pluoštas užtikrina lazeriui optimizuotą našumą platesniame bangos ilgių diapazone (850–950 nm) nei tradicinis OM4, todėl galima naudoti trumpųjų bangų ilgio dalijimo tankinimo (SWDM) programas. Lenkimams nejautri konstrukcija sumažina makro- ir mikrolenkimo nuostolius bei leidžia montuoti ankštuose trasavimo keliuose ir kompaktiškuose kabelių tvarkikliuose. 0,5 m ilgis tinka tiesioginiams įrangos ir įrangos sujungimams bei spintose naudojamam pataisymui, kai reikalinga trumpa, pilno dvipusio ryšio daugiamodė linija.

Tinka

• Trumpiems įrangos tarpusavio sujungimams duomenų centruose ir serverių patalpose
• InfiniBand ir didelės spartos Ethernet trumpoms linijoms
• Pataisymui tarp tinklo jungiklių, siųstuvų-imtuvų ir šviesolaidinių plokščių
• Programoms, kurioms reikalingas OM5 daugiamodis pluoštas SWDM ir būsimiems kelių bangos ilgių atnaujinimams

Pagrindinės specifikacijos

• Pluošto tipas: WideBand OM5 daugiamodis, lenkimams nejautrus
• Šerdies skersmuo: 50 µm
• Ilgis: 0,5 m
• Jungtis A: LC (patinas)
• Jungtis B: SC (patinas)
• Perdavimas: pilnas dvipusis daugiamodis
• Spalva: šviesiai žalia (OM5 standartas)
• Optimizuotas bangos ilgių diapazonas: 850–950 nm
• Mažas jautrumas makro lenkimui ir padidintas atsparumas mikrolenkimui

Kaip naudoti

Prijunkite LC galą prie atitinkamo LC prievado savo siųstuvyje-imtuve arba įrenginyje, o SC galą - prie SC prievado kitame įrenginyje arba pataisymo skydelyje, užtikrindami tinkamą sulygiavimą ir saugų užfiksavimą. Naudokite pilno dvipusio ryšio porą pagal paskirtį dvikryptėms daugiamodėms linijoms. Nutieskite kabelį laikydamiesi minimalių lenkimo spindulių sumontuotam pluoštui; venkite aštrių lenkimų, per didelės tempimo jėgos ir sąlyčio su aštriomis briaunomis. Norėdami geriausio našumo, laikykite jungtis švarias, naudodami tinkamas šviesolaidinių valymo priemones, ir patikrinkite linijos vientisumą suderinamu bandymo įrankiu arba siųstuvo-imtuvo diagnostika.

Rekomendacijos

Naudokite šį 0,5 m OM5 LC–SC komutacinį kabelį trumpiems, tiesioginiams jungimams tarp įrangos stovuose ir spintose. Palaikykite jungčių švarą, laikykitės rekomenduojamų lenkimo spindulių ir naudokite su OM5 suderinamais siųstuvais-imtuvais SWDM ar būsimiems kelių bangos ilgių diegimams.
