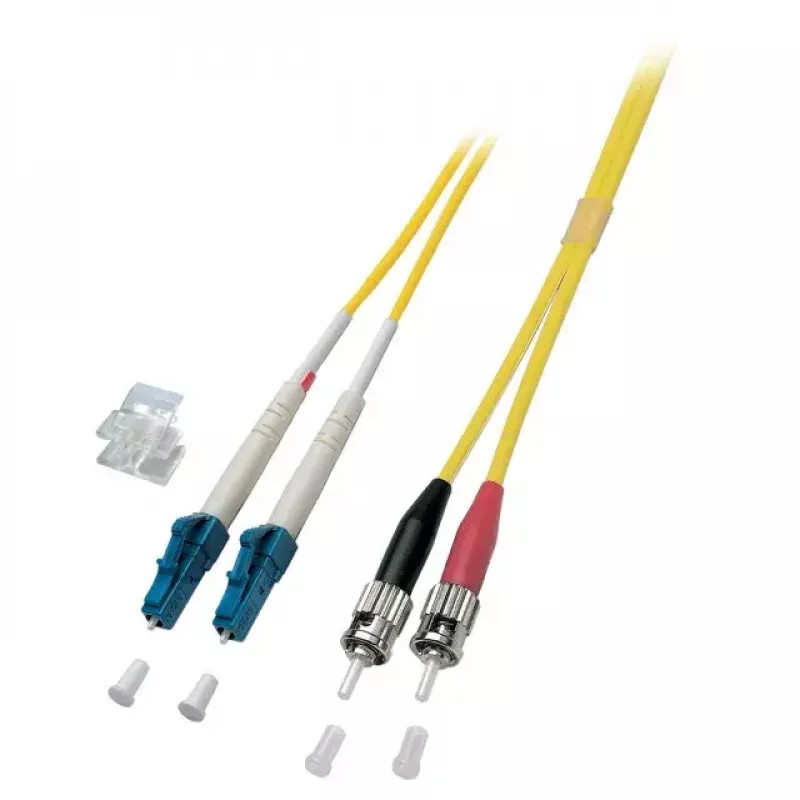

Šviesolaidinis kabelis EFB Elektronik O0361.7,5

EFB Elektronik O0361.7,5 yra 7,5 m vienmodis OS2 šviesolaidinis kabelis su LC ir ST jungtimis, skirtas tiesioginio sujungimo ir perjungimo programoms struktūrinėse kabelių sistemose. Su 9 µm šerdies skersmeniu ir dvipuse konfigūracija, kabelis palaiko greitą, mažų nuostolių optinį perdavimą ilgesniais atstumais nei daugiamodės alternatyvos. Jo jungčių pora (LC viename gale ir ST kitame) suteikia suderinamumą su įvairiais tinklo įrenginiais ir paskirstymo skydais, naudojamais telekomunikacijų, duomenų centrų ir pramoninėje aplinkoje.

Privalumai

Kabelis pasižymi vienmodžiu OS2 našumu, kuris sumažina slopinimą ir išlaiko signalo vientisumą ilgesniuose ruožuose. Jo 9 µm šerdis optimizuota vienmodžiams lazeriams ir siųstuvams-imtuvams, užtikrinanti stabilias didelio pralaidumo jungtis. LC ir ST jungtys sujungia kompaktišką, fiksuojamą sąsają su bajonetinio tipo jungtimi senesnei įrangai, didindamos suderinamumą. 7,5 m ilgis tinka tiek stelažų tarpusavio, tiek įrangos tarpusavio jungtims, kartu sumažinant perteklinį kabelio laisvumą.

Tinka

• Tiesioginio sujungimo jungtims tarp komutatorių, maršrutizatorių ir medijos keitiklių
• Perjungimui tarp paskirstymo rėmų, pataisų skydų ir aktyvios įrangos
• Telekomunikacijų ir vienmodėms magistralinėms linijoms
• Duomenų centrams ir tinklo patalpoms, kurioms reikalingi mažo slopinimo šviesolaidiniai ryšiai
• Aplinkoms, kuriose reikalingi mišrūs jungčių tipai (LC ir ST)

Pagrindinės specifikacijos

• Skaidulos tipas: Vienmodis OS2
• Ilgis: 7,5 m
• Šerdies skersmuo: 9 µm
• Konfigūracija: Dvipusė (dvipusė skaidulų pora)
• Jungtys: LC (viename gale) ir ST (kitame gale)
• Tipinė paskirtis: komutacinis kabelis / komutacinis kabelis optiniams tinklams

Kaip naudoti

Prijunkite LC užbaigtą galą prie LC prievado įrenginyje arba pataisų skyde ir įkiškite ST užbaigtą galą į atitinkamą ST lizdą. Prieš sujungdami įsitikinkite, kad jungtys yra švarios, kad išvengtumėte įterpimo nuostolių; naudokite tinkamus šviesolaidžio valymo įrankius arba nepūkuotus tamponus su izopropilo alkoholiu. Nutieskite kabelį laikydamiesi lenkimo spindulio rekomendacijų vienmodei skaidulai ir pritvirtinkite jį kabelių valdymo priemonėmis, kad išvengtumėte įtempimo. Dvipusiam veikimui laikykite abi skaidulos gijas suporuotas ir suderintas su siuntimo ir priėmimo prievadais, kaip reikalauja įrenginiai.

Rekomendacijos

Prieš montuodami apžiūrėkite ir išvalykite jungtis, venkite aštrių lenkimų (laikykitės rekomenduojamo minimalaus lenkimo spindulio) ir naudokite paženklintas kabelių valdymo priemones, kad būtų lengva identifikuoti. Po montavimo patikrinkite ryšio našumą optiniu galios matuokliu arba tinkama tikrinimo įranga, kad užtikrintumėte mažus įterpimo nuostolius ir teisingą poliškumą.
