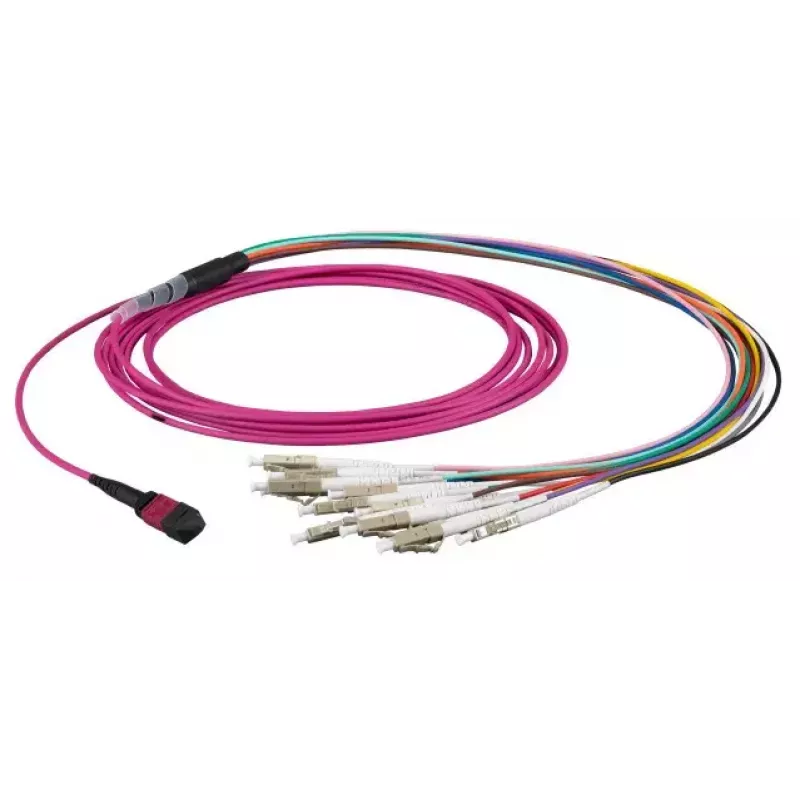

Šviesolaidinis kabelis EFB Elektronik MTPF12LCOM5-5 — OM5, MTP į 12×LC, 5 m, violetinis

EFB Elektronik MTPF12LCOM5-5 yra 5 m OM5 daugiamodis šviesolaidinis kabelis su MTP jungtimi viename gale ir 12 LC jungčių kitame. Kabelis naudoja 50 µm šerdies daugiamodį pluoštą, sukurtą didelio tankio magistralinėms ir duomenų centro jungtims, palaikantį kelių bangų ilgių perdavimą ir lygiagrečios optikos programas. Violetinė OM5 apvalkalo spalva užtikrina vizualinį atpažinimą plačiajuosčio daugiamodžio diegimo atvejais, o iš anksto užbaigta konfigūracija supaprastina montavimą stovuose ir pataisų skydeliuose.

Privalumai

Šis OM5 pluošto mazgas užtikrina didelį jungčių tankį ir vietos taupymą, sujungdamas 12 LC užbaigimų vienoje MTP sąsajoje. Daugiamodė 50 µm šerdis palaiko kelių bangų ilgių veikimą, kad padidėtų trumpojo nuotolio pralaidumas, ir yra suderinama su įprastais duomenų centrų siųstuvų-imtuvų moduliais ir lygiagrečios optikos sistemomis. 5 m ilgis subalansuoja pasiekiamumą ir kabelių valdymo poreikius įrenginių patalpose ir stovų koridoriuose, o gamykloje užbaigtos jungtys sumažina lauko užbaigimo laiką ir galimus jungčių nuostolius.

Tinka

• Didelio tankio duomenų centrų magistraliniam ir horizontaliam sujungimui
• Lygiagrečios optikos ir kelių bangų ilgių siųstuvų-imtuvų sujungimams (pvz., 40G/100G programoms)
• InfiniBand ir didelės spartos tinklų sujungimams
• Pataisų skydeliams ir modulinėms stovų instaliacijoms, reikalaujančioms kompaktiškų daugiagyslių užbaigimų

Pagrindinės specifikacijos

• Pluošto tipas: daugiamodis, 50 µm šerdis (OM5)
• Jungtis A: MTP daugiagyslė jungtis
• Jungtis B: 12 × LC dvipusės jungtys
• Ilgis: 5 metrai
• Apvalkalo spalva: violetinė (OM5 identifikacija)
• Konfigūracija: iš anksto užbaigtas magistralinis kabelis didelio tankio programoms

Kaip naudoti

Nutieskite kabelį per kabelių valdymo lovelius arba stovų kanalus, kad išvengtumėte pernelyg didelio lenkimo, ir pritvirtinkite jį naudodami tinkamus kabelių raiščius arba valdymo spaustukus. Prijunkite MTP jungtį prie numatyto MTP prievado arba kasetės adapterio, užtikrindami tinkamą išlygiavimą ir tai, kad jungties skląstis užsifiksuotų. Prijunkite LC jungtis prie atitinkamų LC prievadų arba pataisų skydelio adapterių, laikydamiesi teisingo poliškumo pagal jūsų lygiagrečios optikos arba jungties konfigūraciją. Patikrinkite jungties vientisumą optinio nuostolio matavimu arba per tinklo įrangos diagnostiką po įdiegimo.

Rekomendacijos

Laikykitės minimalaus lenkimo spindulio ir venkite tempimo įtempimo pluoštui montavimo metu. Naudokite dulkių gaubtelius, kol jungtys nesujungtos, ir prieš prijungdami nuvalykite jungčių galinius paviršius. Norėdami patikrinti veikimą, išmatuokite įterpimo nuostolius ir atgalinius nuostolius pagal diegimo standartus ir laikykitės įrangos gamintojo nurodymų dėl daugiamodžių, kelių bangų ilgių diegimo.
