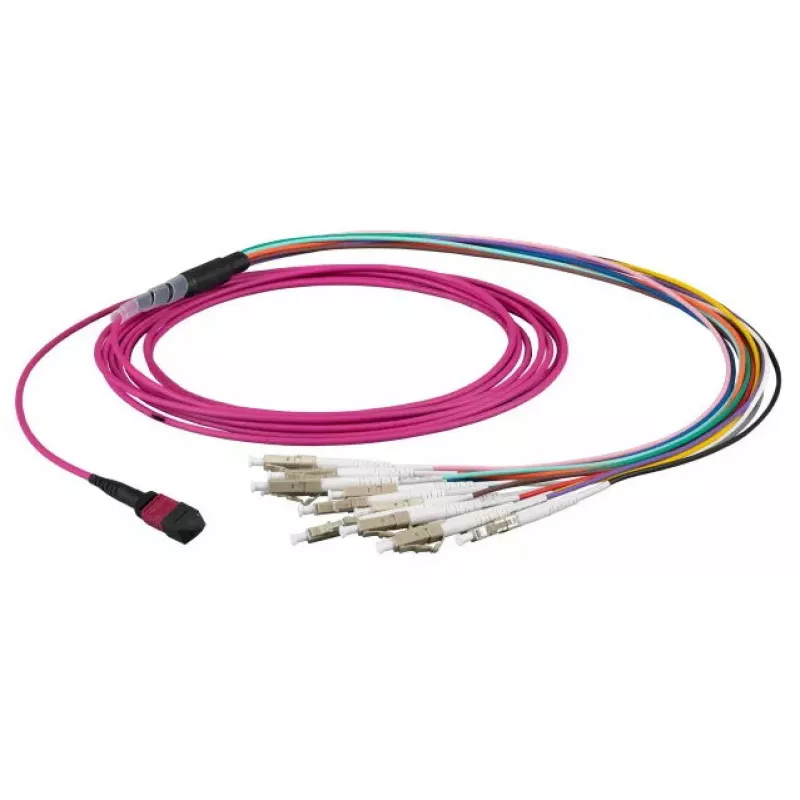

Šviesolaidinis kabelis EFB Elektronik MTPF12LCOM5-10 — OM5, MTP į 12×LC, 10 m, violetinė

EFB Elektronik MTPF12LCOM5-10 yra 10 m šviesolaidinis kabelis, skirtas didelio tankio duomenų centrų ir telekomunikacijų aplinkai. Kabelis naudoja OM5 daugiamodę skaidulą su 50 µm šerdies skersmeniu, kad palaikytų trumpų atstumų, didelės spartos jungtis. Viename gale sumontuota MTP daugiaskaidulė jungtis, o kitame gale išskaidyta į 12 atskirų LC jungčių kompaktiškoje magistralės konfigūracijoje. Violetinė apvalkalo spalva identifikuoja OM5 skaidulos klasę ir padeda užtikrinti nuoseklų kabelių valdymą bei maršrutizavimą stovuose ir paskirstymo skyduose.

Privalumai

Kabelis siūlo kompaktišką sprendimą, leidžiantį sujungti kelis lygiagrečius optinius kanalus iš MTP prievado į standartinius LC dvipusius prievadus, taip sumažinant stovo erdvės poreikį ir supaprastinant pajungimą. OM5 daugiamodė konstrukcija pagerina suderinamumą su plačiajuosčiu signalų perdavimu ir gali palengvinti bangų tankinimo tankinimą, užtikrinant didesnį bendrą pralaidumą trumpais atstumais. Gamykloje užbaigtos jungtys užtikrina pastovų optinį našumą ir sumažina montavimo laiką, palyginti su lauko sąlygomis montuojamomis skaidulomis.

Tinka

• Duomenų centrų stuburo-lapų ir stovo viršaus jungtims
• Didelės spartos InfiniBand ir Ethernet jungtims iki standartinių trumpų atstumų, kuriuos palaiko OM5
• Paskirstymo skydų konsolidavimui ir struktūrizuotų kabelių sistemų įrengimui
• Aplinkai, reikalaujančiai spalviniu kodu identifikuoti OM5 ir organizuotai valdyti kabelius

Pagrindinės specifikacijos

• Skaidulos tipas: OM5 daugiamodė skaidula, 50 µm šerdies skersmuo
• Jungties tipas (vienas galas): MTP daugiaskaidulė jungtis
• Jungties tipas (kitas galas): 12 × LC jungtys (kompaktiška magistralė)
• Ilgis: 10 m
• Apvalkalo spalva: violetinė (OM5 identifikacija)
• Konfigūracija: daugiaskaidulis išskaidymo kabelis lygiagrečioms optinėms jungtims

Kaip naudoti

Įstatykite MTP jungtį į atitinkamą MTP/MPO prievadą komutatoriuje, siųstuve-imtuve ar paskirstymo skyde, užtikrindami tinkamą orientaciją ir švarius jungčių galus. Nutieskite 10 m magistralę vengdami aštrių lenkimų ir pritvirtinkite kabelį tinkamomis kabelių valdymo priemonėmis, kad būtų išvengta įtempimo jungtyse. Atskiras LC jungtis įjunkite į atitinkamus LC prievadus siųstuvuose-imtuvuose ar paskirstymo skyduose, laikydamiesi teisingo poliškumo pagal numatytą lygiagrečios jungties konfigūraciją. Po montavimo patikrinkite optinį našumą naudodami tinkamą bandymo įrangą arba ryšio būsenos indikatorius.

Rekomendacijos

Prieš sujungdami apžiūrėkite ir nuvalykite jungčių galus, laikykitės minimalaus lenkimo spindulio pagal daugiamodės skaidulos rekomendacijas ir naudokite tinkamą kabelių valdymą, kad išvengtumėte per didelio įtempimo. Naudokite OM5 klasės siųstuvus-imtuvus ir įrangą ten, kur reikalingas bangų tankinimo ar plačiajuostis daugiamodis veikimas; kitu atveju užtikrinkite, kad sistemos komponentai būtų suderinami su OM5 daugiamodės skaidulos specifikacijomis.
