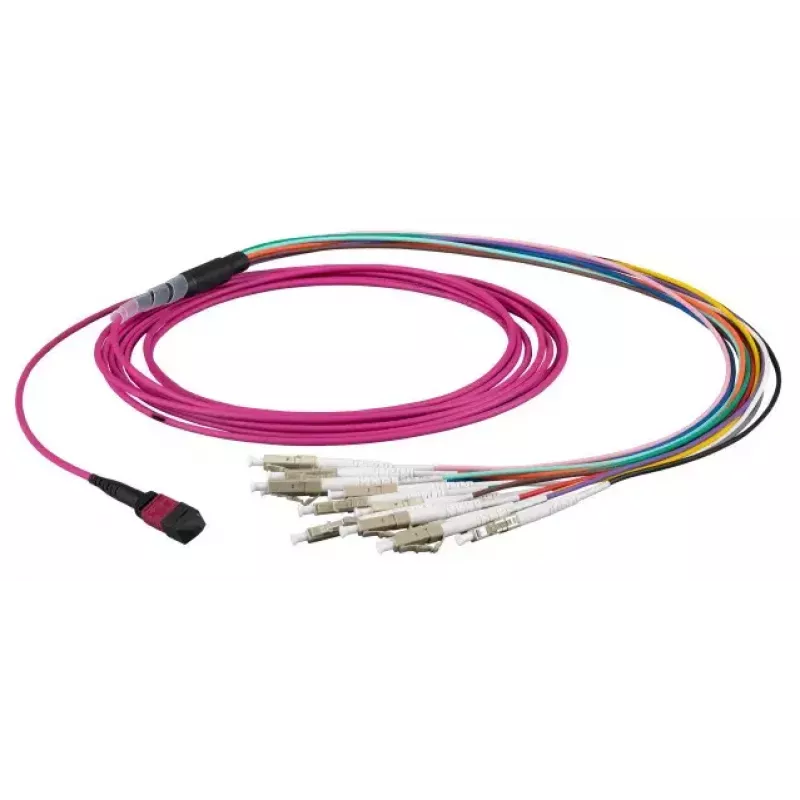

Šviesolaidinis kabelis EFB Elektronik MTPF12LCOM3-2 2 m OM3 MTP į 12×LC purpurinis

EFB Elektronik MTPF12LCOM3-2 yra 2 m ilgio daugiamodis šviesolaidinis kabelis su OM3 (50 µm) skaidula, skirtas kompaktiškoms, didelio tankio jungtims. Vienas galas užbaigtas MTP daugiaskaiduline jungtimi, o kitas galas išskaidytas į 12 LC dvipusio ryšio jungčių. Kabelis skirtas struktūriniam kabeliavimui, duomenų centrų aukštuminėms jungtims ir didelės spartos tarpusavio jungtims, kur reikalingi erdvę taupantys daugiaskaiduliniai ryšiai ir pastovus daugiamodis veikimas.

Privalumai

Kabelis sujungia vieną didelio tankio MTP jungtį su dvylika LC galų, kad supaprastintų daugiakanales jungtis ir sumažintų skirstomųjų panelių apkrovą. OM3 daugiamodė skaidula palaiko lazeriui optimizuotą perdavimą įprastoms 10 Gbit/s ir didesnėms daugiamodėms programoms, užtikrindama mažus įterpimo nuostolius ir patikimą modalinį pralaidumą trumpiems ir vidutiniams atstumams. 2 m ilgis suteikia lankstumo jungiant tarp spintų arba nuo pataisos laido iki įrangos be perteklinio laido laisvumo.

Tinka

• Duomenų centrų pataisoms ir viršutinio lygio ar eilių kabeliavimui
• Didelio tankio jungiklių prie skirstomųjų panelių ar kasečių jungtims
• InfiniBand ir kitoms trumpojo nuotolio didelio pralaidumo daugiamodėms jungtims
• Struktūriniam kabeliavimui, kur reikalingas daugiaskaidulinis išskaidymas

Pagrindinės specifikacijos

• Skaidulos tipas: OM3 daugiamodė, 50 µm šerdis
• Jungtis A: MTP daugiaskaidulinė jungtis
• Jungtis B: 12 × LC jungtys (dvipusės LC galinės jungtys)
• Ilgis: 2 m
• Kabelio spalva: purpurinė (pramoninė spalvų kodavimo sistema OM3/OM4 daugiamodei skaidulai)
• Pritaikymas: trumpo ir vidutinio nuotolio daugiamodis perdavimas, didelio tankio tarpusavio jungtys

Kaip naudoti

Įstatykite MTP jungtį į atitinkamą MTP prievadą ant kasetės, MPO skydo ar magistralinio jungiklio, užtikrindami tinkamą orientaciją ir raktavimą. Nutieskite kabelį standartiniais kabelių valdymo takais ir pritvirtinkite, kad būtų išvengta staigių lenkimų; laikykitės skaidulos gamintojo nurodyto minimalaus lenkimo spindulio. Prijunkite atskiras LC jungtis į numatytus LC prievadus ant jungiklių, siųstuvų-imtuvų ar skirstomųjų panelių, pagal poreikį suderindami siuntimo/priėmimo poras. Po įdiegimo išbandykite ir sertifikuokite liniją su tinkama daugiamode bandymo įranga.

Rekomendacijos

Siekiant optimalaus veikimo, venkite ankštų lenkimų ir pakartotinio lankstymo; naudokite kabelių sąvaržas ar valdymo žiedus, kurie neperspaudžia kabelio. Laikykite jungčių galinius paviršius švarius ir prieš sujungdami jungtis naudokite skaidulų tikrinimo ir valymo režimą. Rinkitės OM3 daugiamodžius siųstuvus-imtuvus ir įrangą, pritaikytą numatytoms duomenų perdavimo spartoms ir atstumams, kad užtikrintumėte linijos vientisumą.
