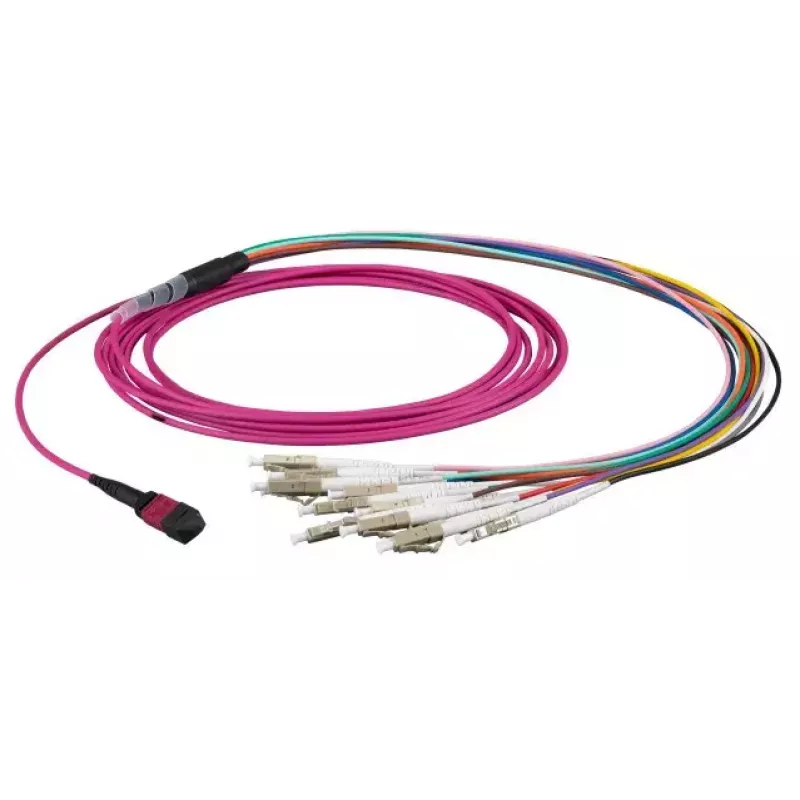

Šviesolaidinis kabelis EFB Elektronik MTPF12LCOM3-15 — 15 m OM3 MTP į 12×LC, 50 µm (violetinis)

EFB Elektronik MTPF12LCOM3-15 – tai 15 m daugiamodis šviesolaidinis kabelis, skirtas trumpojo nuotolio didelio tankio tinklo jungtims. Vienas galas užbaigtas MTP jungtimi, kuri agreguoja 12 skaidulų; kitas galas išsiskiria į 12 LC jungčių. Kabelis naudoja 50 µm OM3 daugiamodę skaidulą, optimizuotą 10GbE ir 40GbE linijoms, ir dažnai naudojamas duomenų centrų stelažų, paskirstymo skydų ir komutatorių jungčių scenarijuose. Violetinis apvalkalas žymi OM3 klasę ir padeda greitai vizualiai identifikuoti bei tvarkyti struktūrinę kabelių sistemą.

Privalumai

Kabelis siūlo kompaktišką MTP-į-LC išskaidymą, kuris sumažina prievadų užimamą plotą, palaikant lygiagrečios optikos taikymus. OM3 50 µm daugiamodė konstrukcija užtikrina mažus įterpimo nuostolius ir kontroliuojamą modalinį pralaidumą, tinkamą trumpojo nuotolio didelės spartos linijoms. Gamykloje užbaigtos jungtys garantuoja pastovų veikimą ir supaprastina diegimą, palyginti su vietoje montuojamais mazgais. 15 m ilgis suteikia lankstumo tipiniam stelažų išdėstymui be perteklinio laisvumo.

Tinka

• Duomenų centro stelažų ir komutatorių jungtims
• Paskirstymo skydams ir didelio tankio skaidulinėms dėžėms
• Lygiagrečios optikos ir MPO/MTP siųstuvų-imtuvų sistemoms (pvz., 40G/100G diegimams)
• Trumpojo nuotolio daugiamodėms linijoms, tokioms kaip InfiniBand arba Fibre Channel įrangos patalpose

Pagrindinės specifikacijos

• Skaidulos tipas: OM3 daugiamodė, 50 µm šerdies
• Jungčių konfigūracija: MTP (vienas galas) į 12 × LC (kitas galas)
• Ilgis: 15 metrų
• Apvalkalo spalva: violetinė (OM3 identifikavimas)
• Tipinis naudojimas: trumpojo nuotolio didelio tankio lygiagrečios optikos linijos
• Užbaigimas: gamykloje poliruotos jungtys pastoviam optiniam veikimui

Kaip naudoti

Nutieskite kabelį per kabelių lovius arba grindų kanalus, vengdami staigių lenkimų ir per didelės tempimo jėgos. Įkiškite MTP jungtį į atitinkamą MTP/MPO prievadą siųstuve-imtuve arba paskirstymo skyde, užtikrindami tinkamą rakto orientaciją ir išlygiavimą. Prijunkite 12 LC jungčių į komutatorių, paskirstymo skydų arba išskaidymo modulių LC prievadus, laikydamiesi siųstuvo-imtuvo porų atvaizdavimo, kaip reikalauja įranga. Užfiksuokite jungtis ir sutvarkykite perteklinį ilgį kabelių raiščiais arba kabelių valdymo skydais, kad išlaikytumėte minimalų lenkimo spindulį ir išvengtumėte mikrolenkimų nuostolių.

Rekomendacijos

Prieš montuodami apžiūrėkite jungčių galinius paviršius ir valykite patvirtintais skaidulų valymo įrankiais, kad išvengtumėte su užterštumu susijusių nuostolių. Venkite griežtų lenkimų ir suspaudimų; laikykitės gamintojo nurodyto minimalaus lenkimo spindulio. Naudokite paženklintą kabelių vedimą ir paskirstymo skydų dokumentaciją, kad sektumėte MTP-į-LC atvaizdavimą ir supaprastintumėte būsimą priežiūrą ar perkonfigūravimą.
