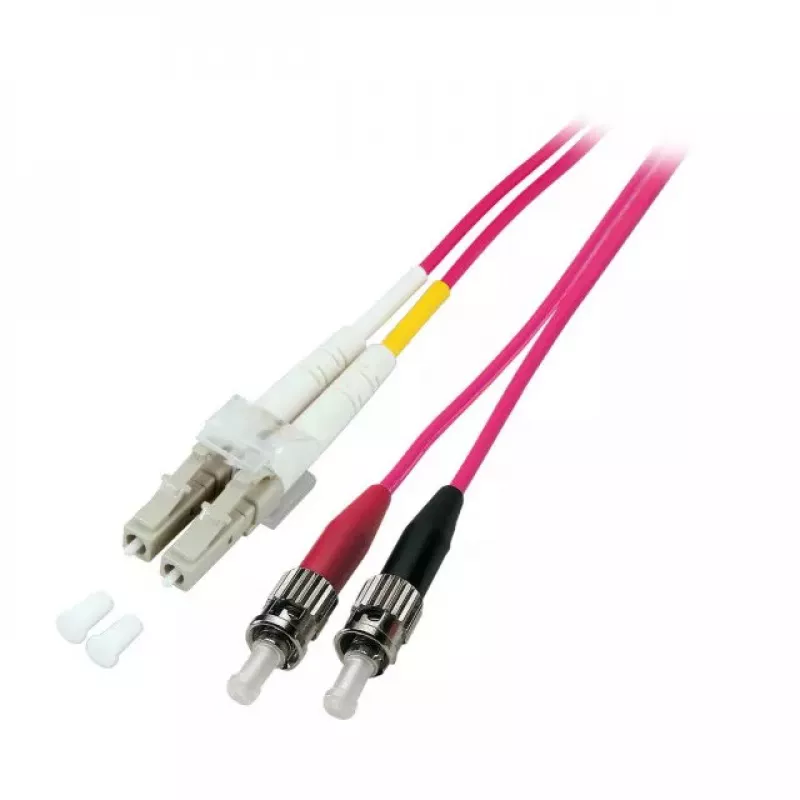

Šviesolaidinis kabelis EFB Elektronik LC-ST 50/125µ InfiniBand 1 m

EFB Elektronik LC‑ST 50/125µ OM4 šviesolaidinis kabelis yra 1 m ilgio dvipusis komutacinis kabelis, skirtas didelės spartos duomenų jungtims ir trumpojo nuotolio daugiamodėms programoms. Su 50 µm šerdies skersmeniu ir OM4 klasifikacija, kabelis palaiko padidintą pralaidumą ir pagerintą modalinį veikimą, palyginti su žemesnėmis OM klasėmis. Kabelis baigiasi LC jungtimi viename gale ir ST jungtimi kitame, leidžiančia suderinti įrenginius ir siųstuvus‑imtuvus, naudojančius šiuos jungčių tipus InfiniBand ir Ethernet tinkluose.

Privalumai

Šis OM4 daugiamodis kabelis užtikrina didesnį pralaidumą ir mažesnį slopinimą trumpiems ir vidutiniams atstumams, o tai padeda palaikyti signalo vientisumą tankioje serverių, komutatorių ir saugojimo aplinkoje. LC jungtis siūlo kompaktišką formos faktorių didelio tankio prievadams, o ST jungtis užtikrina bajonetinio tipo sujungimą, dažnai naudojamą senesnėje įrangoje. Dvipusė konstrukcija palaiko vienu metu vykstančius siuntimo ir priėmimo kanalus visiškam dvipusiam duomenų perdavimui, reikalingam InfiniBand sistemoms. 1 m ilgis sumažina perteklinį laisvumą komutavimo scenarijuose ir supaprastina kabelių valdymą stovuose ir spintose.

Tinka

• Trumpojo nuotolio daugiamodės šviesolaidžio jungtys duomenų centrų stovuose ir serverių patalpose
• InfiniBand jungtys tarp komutatorių, pagrindinio kompiuterio kanalų adapterių ir saugojimo matricų
• Jungtys tarp siųstuvų‑imtuvų su LC jungtimis ir skydų ar įrenginių su ST jungtimis
• Didelio tankio komutavimo skydai ir įranga, reikalaujanti dvipusio daugiamodžio kabelio

Pagrindinės specifikacijos

• Pluošto tipas: Daugiamodis OM4
• Šerdies skersmuo: 50 µm
• Apvalkalo skersmuo: 125 µm
• Jungtis A: LC (viena dvipusė jungtis)
• Jungtis B: ST (bajonetinis dvipusis)
• Ilgis: 1 m
• Perdavimo režimas: Dvipusis, galintis veikti visišku dvipusiu režimu
• Tipinis naudojimas: Trumpojo nuotolio didelės spartos jungtys (InfiniBand, Ethernet)

Kaip naudoti

Prieš montavimą patikrinkite, ar jungtys ir kabelis neturi matomų pažeidimų. Sulygiuokite LC jungtį su LC dvipusiu prievadu ir spauskite, kol išgirsite spragtelėjimą, užtikrindami teisingą orientaciją. Įkiškite ST jungtį į ST lizdą ir pasukite, kad užsifiksuotų bajonetinis fiksavimo mechanizmas. Elkitės švelniai ir venkite staigių lenkimų; laikykitės rekomenduojamo minimalaus lenkimo spindulio daugiamodžiam pluoštui, kad išvengtumėte padidėjusio slopinimo. Nutieskite 1 m kabelį numatytu komutavimo keliu, pritvirtinkite tinkamais kabelių raiščiais arba lipnia juosta ir nesuspauskite kabelio uždarydami komutavimo skydus ar kabelių valdymo įrangą.

Rekomendacijos

Norint optimalaus veikimo, prieš sujungiant jungtis, laikykite galinius paviršius švarius naudodami tinkamas pluošto valymo priemones, ir po montavimo patikrinkite jungties veikimą. Naudokite šį OM4 50/125µ kabelį trumpojo nuotolio, didelio pralaidumo programoms; ilgesniems atstumams apsvarstykite vienmodžius ar aukštesnės klasės daugiamodžius sprendimus. Laikykite ir elkitės su kabeliu taip, kad išvengtumėte sulenkimų ir per didelės įtampos.
