Šviesolaidinis kabelis BlueOptics SFP6141GU1MKB MTP 4x LC OM5 1m Žalias

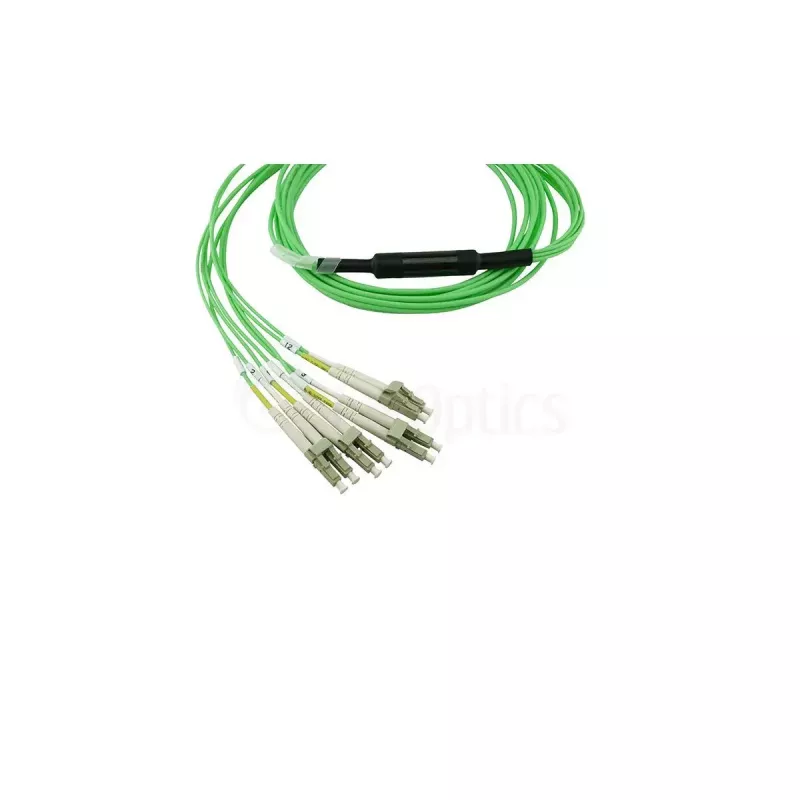

„BlueOptics SFP6141GU1MKB MTP 4x LC OM5 1m Žalias“ – tai vieno metro ilgio daugiamodis šviesolaidinis komutacinis kabelis, sukurtas didelio tankio duomenų centrams ir „InfiniBand“ tinklo programoms. Viename gale jis turi MTP daugiaskaidulę jungtį, kitame – keturias LC jungtis, todėl galima greitai prijungti magistralinius kabelius prie įrangos prievadų. Pagamintas OM5 daugiamodiam veikimui, kabelis palaiko plačiajuostes perdavimo charakteristikas, tinkamas trumpojo nuotolio, didelės spartos linijoms, ir turi kompaktišką, spalvomis koduotą žalią apvalkalą, kad būtų lengva identifikuoti struktūrinėse kabelių sistemose.

Privalumai

Šis OM5 kabelis užtikrina patikimą daugiamodžio signalo vientisumą, sumažintus įterpimo nuostolius dėl tiksliai užbaigtų jungčių ir patvarų išorinį apvalkalą, skirtą pakartotiniam prijungimui ir maršrutizavimui stelažų aplinkoje. MTP į 4x LC išskirstymo konstrukcija supaprastina montavimą, sujungdama kelias skaidulas į vieną sąsają, sumažindama kabelių netvarką ir taupydama vietą stelaže. 1 m ilgis tinka jungtims stelažų viduje arba tarp gretimos įrangos, kai reikia kontroliuojamų kabelių trasų.

Tinka

• Didelio tankio duomenų centrų pataisymui ir kryžminėms jungtims
• „InfiniBand“ klasteriams ir HPC tarpusavio jungtims
• Trumpojo nuotolio daugiamodėms linijoms tarp komutatorių, serverių ir saugyklų
• Struktūrinėms kabelių sistemoms, kuriose standartizuotas OM5 plačiajuostis daugiamodis

Pagrindinės specifikacijos

• Skaidulos tipas: OM5 daugiamodė
• Ilgis: 1 metras
• Jungtis A: MTP daugiaskaidulė jungtis
• Jungtis B: 4 × LC dvipusės jungtys
• Apvalkalo spalva: žalia (spalvomis koduota, kad būtų lengva identifikuoti)
• Taikymas: trumpojo nuotolio, didelio tankio išskirstymas duomenų ir „InfiniBand“ sistemoms

Kaip naudoti

Nutieskite kabelį numatytais kabelių valdymo takais, vengdami staigių lenkimų ir aštrių kraštų, kad išlaikytumėte nurodytą minimalų lenkimo spindulį daugiamodei skaidulai. Įkiškite MTP jungtį į pataisos skydelio arba siųstuvo-imtuvo lizdo MTP prievadą, kol jungtis užsifiksuos, tada prijunkite LC jungtis prie atitinkamų LC prievadų įrangoje, pavyzdžiui, komutatoriuose, serveriuose ar saugojimo moduliuose. Užtikrinkite tinkamą prievadų atvaizdavimą, kad kiekviena LC atitiktų numatytą kanalą. Po montavimo atlikite optinį testavimą arba naudokite linijos diagnostiką, kad patikrintumėte signalo tęstinumą ir priimtinus nuostolių lygius.

Rekomendacijos

Laikykite ir naudokite kabelį švarioje aplinkoje; venkite jungčių galinių paviršių užteršimo – naudokite dulkių gaubtelius, kai jungtys nesujungtos, ir prieš galutinį sujungimą nuvalykite galinius paviršius. Optimaliam veikimui derinkite OM5 kabelių trasas su suderinamais OM5 siųstuvais-imtuvais ir laikykitės įrangos gamintojo nurodymų daugiamodėms linijoms.
