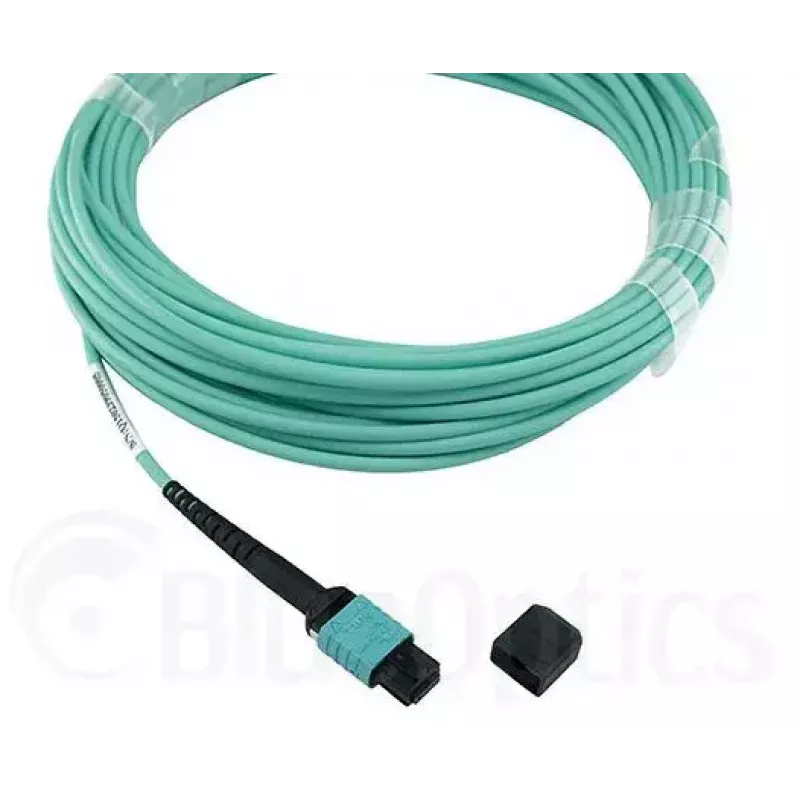

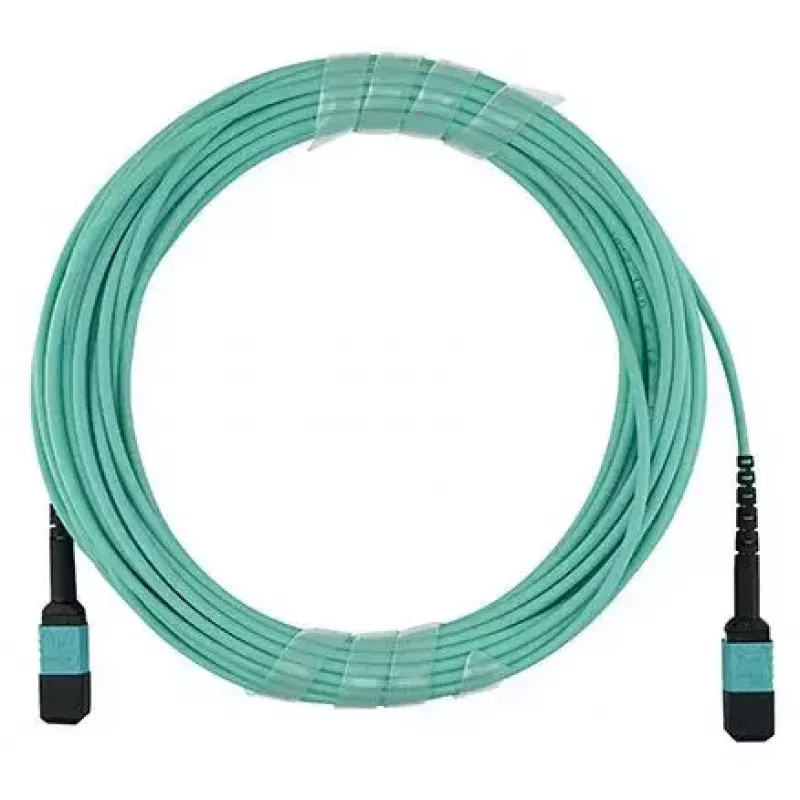

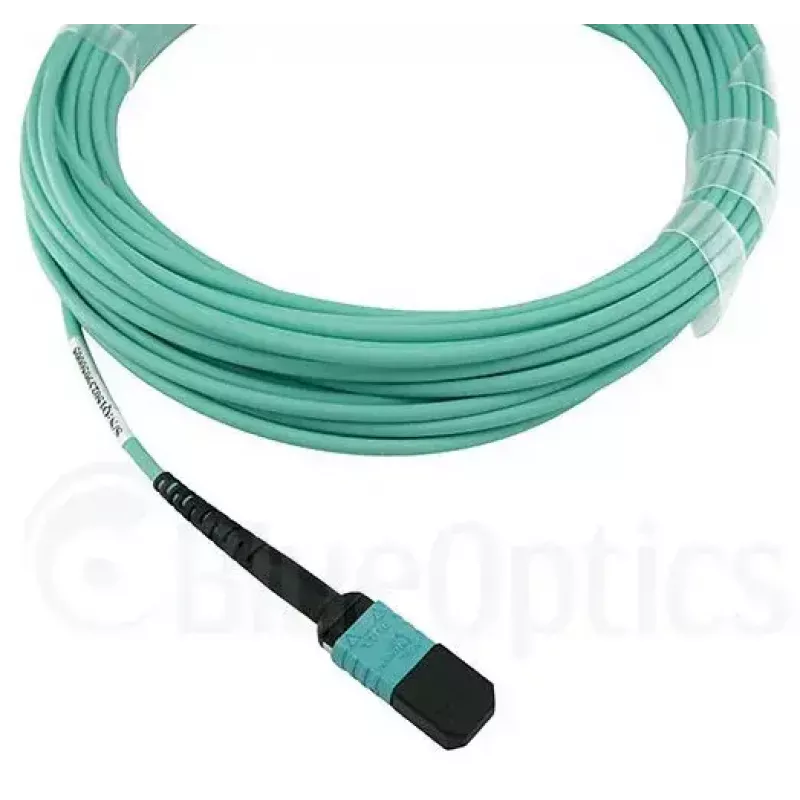

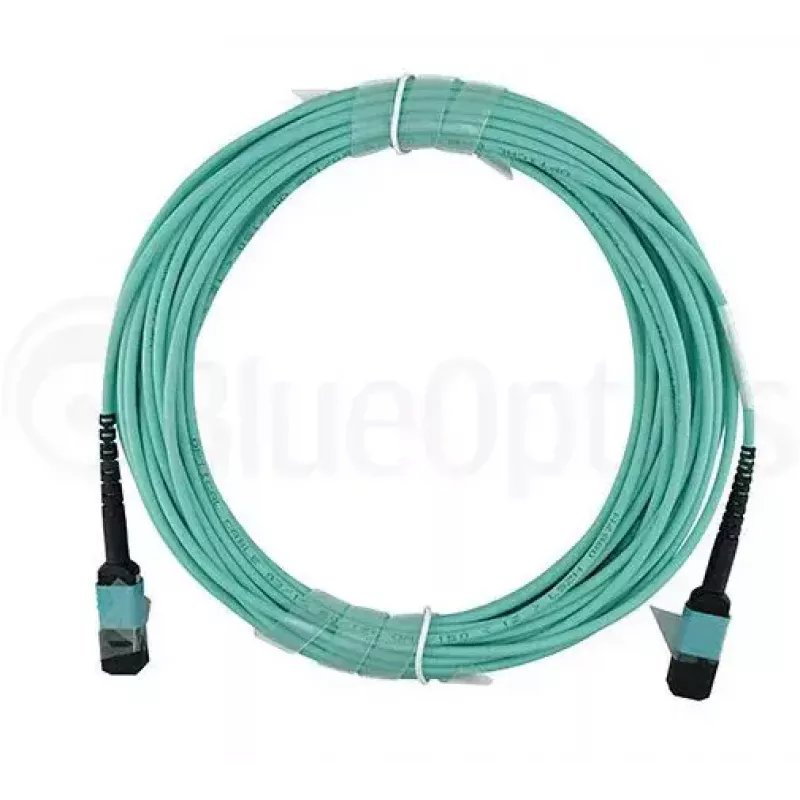

Šviesolaidinis kabelis BlueOptics 00VX003-BN-BO 10 m OM3 MTP

„BlueOptics 00VX003-BN-BO 10 m OM3 MTP“ yra 10 metrų daugiamodis šviesolaidinis komutacinis kabelis, skirtas sparčiajam duomenų perdavimui duomenų centruose ir įmonių tinkluose. Abiejuose galuose yra MTP/UPC jungtys ir OM3 lazeriu optimizuotas daugiamodis pluoštas, palaikantis didelio pralaidumo ryšius. Kabelis tiekiamas žydros spalvos koduote, kad būtų lengvai atpažįstamas ir tvarkingai valdomas. Apvalkalas yra mažai dūmų išskiriantis, be halogenų (LSZH), todėl gaisro atveju sumažina toksiškų ir ėsdinančių medžiagų išmetimą, taip pat kabelis tinka įrengti ten, kur reikalinga priešgaisrinė sauga ir mažas dūmų kiekis.

Privalumai

Kabelis pasižymi mažu silpnėjimu ir didelėmis grįžtamojo signalo slopinimo vertėmis dėl lazeriu optimizuoto OM3 pluošto ir tiksliųjų jungčių, užtikrinančių patikimą signalo vientisumą trumpais ir vidutiniais atstumais. MTP daugiagyslės jungtys leidžia greitai ir tankiai sujungti pataisos skydus ir siųstuvus-imtuvus, taip sutrumpinant montavimo laiką ir taupant erdvę stovuose. „BlueOptics“ konstrukcijoje naudojami firminiai optiniai pluoštai ir kokybiški jungčių komponentai su cirkonio oksido keramikos antgaliais, užtikrinantys stabilų veikimą ir ilgą jungimo ciklų tarnavimo laiką. LSZH apvalkalas pagerina saugą uždarose erdvėse, nesumažindamas lankstumo tiesiant ir montuojant.

Tinka

• Duomenų centrų magistralėms ir segmentų jungtims
• Didelio tankio optiniams pataisos skydams ir kryžminėms jungtims
• Daugiagyslių optinių siųstuvų-imtuvų ir modulių sujungimui
• Įmonių LAN agregavimui ir serverio–komutatoriaus jungtims

Pagrindinės specifikacijos

• Ilgis: 10 metrų
• Pluošto tipas: OM3 daugiamodis, optimizuotas lazeriui
• Jungties tipas: MTP/UPC į MTP/UPC, abu galai
• Gyslų skaičius: daugiagyslės MTP jungties formatas (daugiagyslė MPO tipo)
• Apvalkalas: LSZH (mažai dūmų, be halogenų)
• Spalvinis kodavimas: žydra (standartinis OM3 atpažinimas)

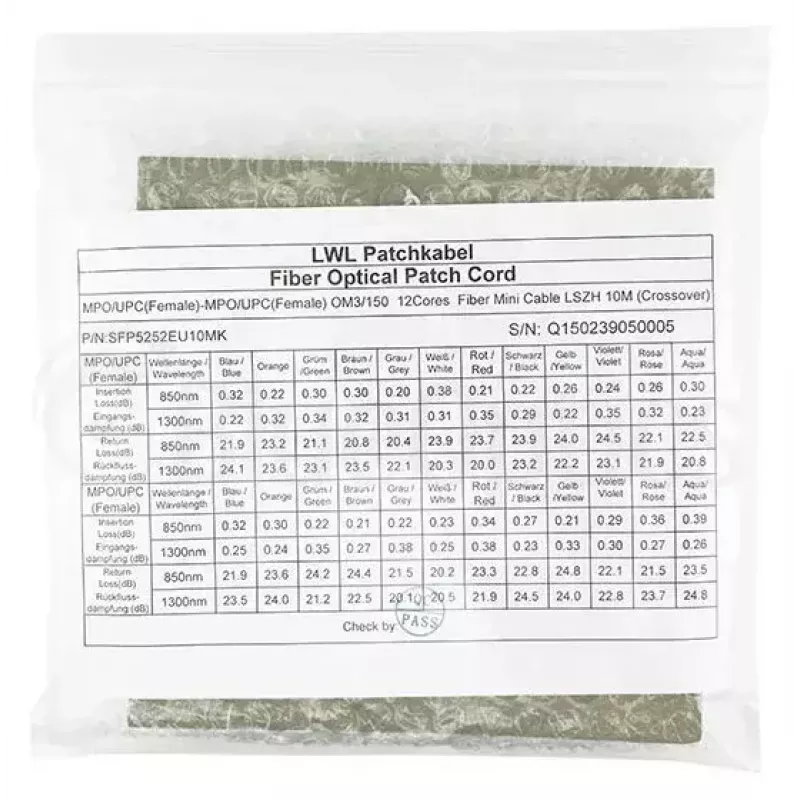

• Išbandyta interferometru ir OTDR; pateikiamas įvesties slopinimo ir grįžtamojo signalo slopinimo matavimo protokolas
• Atitinka „Telcordia GR-326-Core“ sąsajos reikalavimus optinėms jungtims

Kaip naudoti

Nutieskite šviesolaidinį kabelį kabelių loveliais arba stovų kanaluose, vengdami staigių lenkimų ir aštrių briaunų. Sulygiuokite MTP jungtis su atitinkamais prievadais pataisos skyduose ar siųstuvuose-imtuvuose ir įkiškite, kol užsifiksuos skląstis; sujungdami daugiagysles jungtis užtikrinkite tinkamą poliškumą ir gyslų atitikimą. Naudokite tinkamą įtempimo sumažinimą ir pritvirtinkite kabelio apvalkalą prie kabelių valdymo priedų, kad būtų išvengta įtempimo jungčių galuose. Jei reikia, po montavimo patikrinkite optinį veikimą naudodami OTDR ar galios matuoklį ir įsitikinkite, kad įvesties slopinimas ir grįžtamojo signalo slopinimas atitinka numatytas ribas.

Rekomendacijos

Su jungtimis elkitės naudodami apsauginius gaubtelius, kol jos bus sujungtos, nelenkite mažesniu nei gamintojo nurodytas minimalus lenkimo spindulys, ir jungdami ar atjungdami optinius siųstuvus-imtuvus bei komutacinius kabelius laikykitės standartinių ESD atsargumo priemonių. Nenaudojamus kabelius laikykite laisvai suvyniotus ir saugokite su kabeliu pateiktą matavimo protokolą, kad galėtumėte juo remtis paleidimo ir priežiūros metu.
