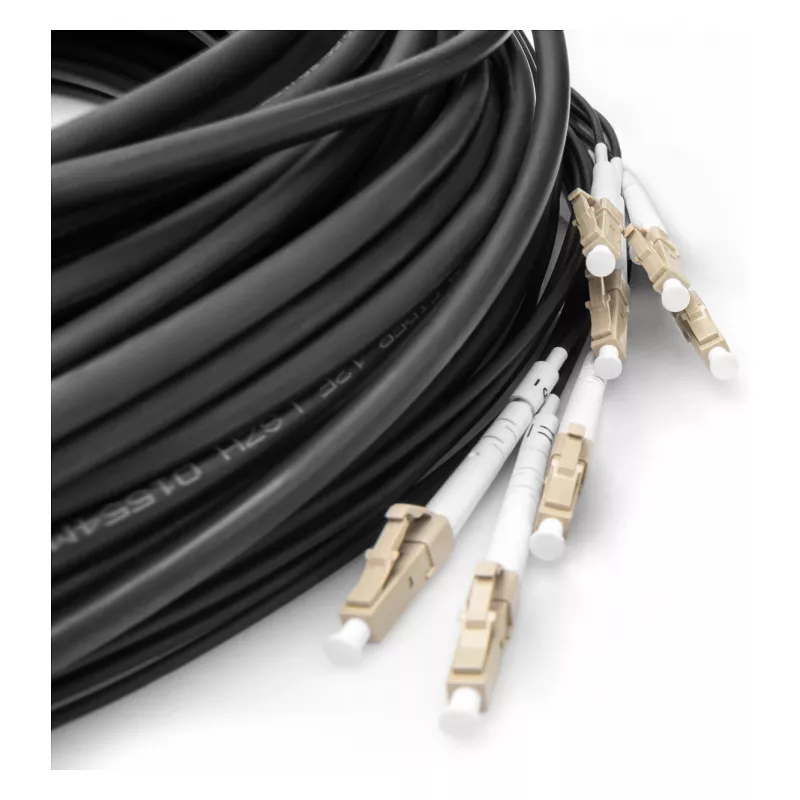

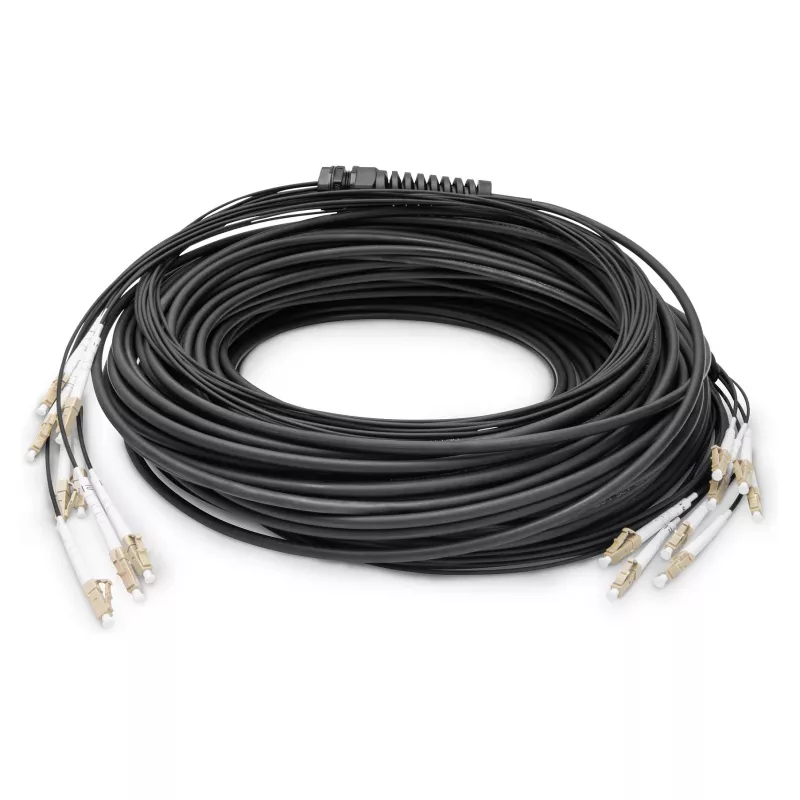

Šviesolaidinis atšakinis kabelis DIGITUS DK-24338U030BK-BBB, iš anksto sumontuotas OM4 daugiamodis 8 gyslų, LC/UPC–LC/UPC, 30 m, U-DQ(ZN) BH

Iš anksto sumontuotas šviesolaidinis atšakinis kabelis greitam ir lanksčiam didelio pralaidumo tinklo jungčių įrengimui. „Digitus“ universalus atšakinis kabelis OM4 (U-DQ(ZN) BH) turi aštuonias daugiamodes skaidulas ir gamykloje sumontuotas LC/UPC jungtis abiejuose galuose – paruoštas nedelsiant naudoti „įjunk ir veikia“ principu. Kabelio apvalkalas pagamintas iš LSZH medžiagos, jis yra be halogenų, o konstrukcijoje naudojamos atskirai mechaniškai apsaugotos skaidulos ir tvirta bendra konstrukcija, tinkama naudoti patalpose ir lauke.

Privalumai

Iš anksto sumontuota konstrukcija pašalina sujungimų lauko sąlygomis poreikį ir sutrumpina įrengimo laiką, o kartu su kabeliu pateikiami matavimų dokumentai pašalina papildomų priėmimo bandymų poreikį. Aukštos kokybės komponentai ir gamykloje poliruotos LC/UPC jungtys užtikrina mažus įterpimo nuostolius (maks. 0,3 dB) ir didelį grįžtamąjį nuostolį (daugiamodėms skaiduloms min. 30 dB). Abiejuose galuose esantys traukimo įrankiai ir tvirtas apsauginis vamzdis suteikia papildomą mechaninę apsaugą montavimo metu.

Tinka

• Duomenų centrų horizontaliam ir vertikaliam kabelių tiesimui
• Jungtims tarp tinklo spintų ir paskirstymo skydų
• FTTx ir įmonių magistralinėms jungtims, kurioms reikalingos OM4 daugiamodės skaidulos
• Įrengimui patalpose ir apsaugotam lauko įrengimui

Pagrindinės specifikacijos

• Prekės ženklas: DIGITUS
• Modelis / MPN: DK-24338U030BK-BBB
• Skaidulos tipas: OM4 daugiamodė (50/125 µm)
• Skaidulų skaičius: 8
• Kabelio tipas: Atšakinis / U-DQ(ZN) BH

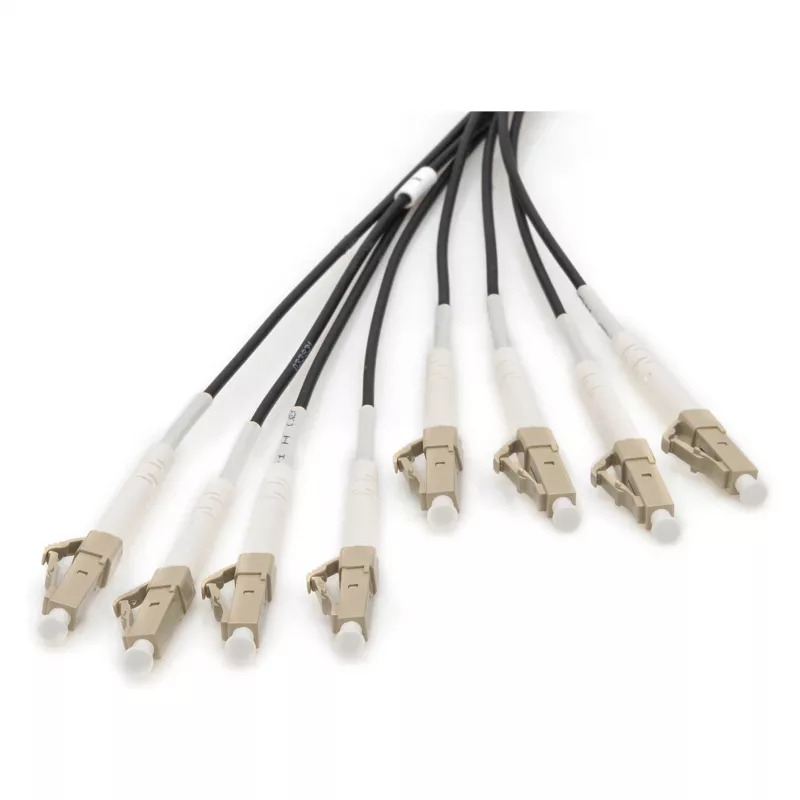

• Jungtys: LC/UPC į LC/UPC (kištukas)
• Jungčių poliravimas: UPC
• Ilgis: 30 m
• Išorinis kabelio skersmuo: 6,0 mm

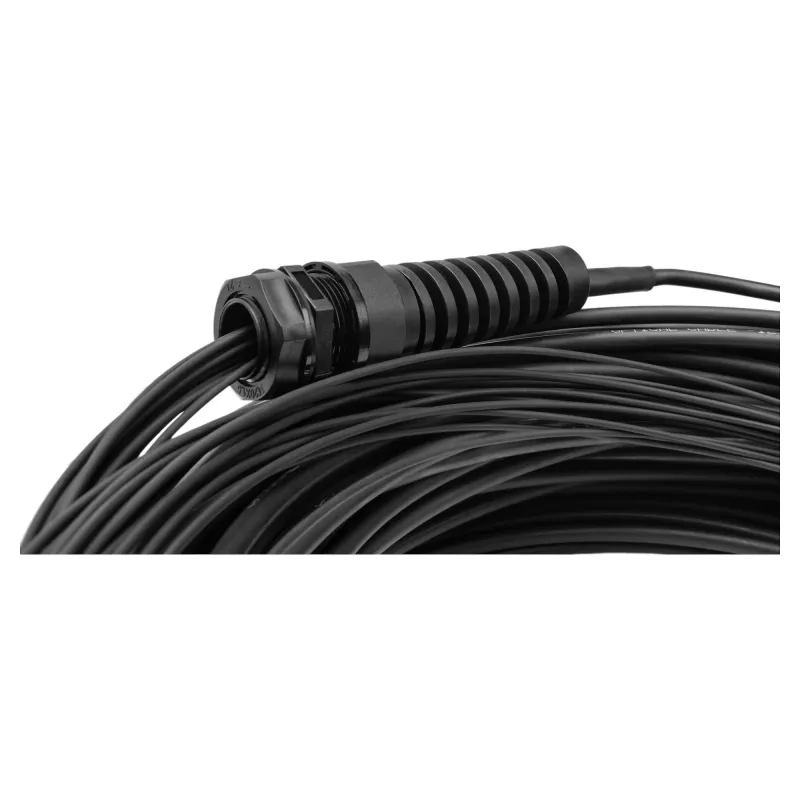

• Išorinio apsauginio vamzdžio skersmuo: 30,5 mm (apsauginis vamzdis 28,5 mm)
• Apvalkalo medžiaga: Mažai dūmų išskiriantis nulinis halogenas (LSZH), spalva: Juoda
• Be halogenų: Taip (EN 50267-2-3)
• Maks. įterpimo nuostoliai (IL): daugiamodėms 0,3 dB (vienamodėms nurodoma panašiai)
• Min. grįžtamasis nuostolis (RL): daugiamodėms 30 dB (vienamodėms 50 dB, kur taikoma)
• Darbinė / laikymo temperatūra: -20 iki 70 °C

Kaip naudoti

Nutieskite iš anksto sumontuotą atšakinį kabelį tarp tinklo spintų ar paskirstymo skydų, naudodami integruotus traukimo įrankius. Prijunkite, įkišdami LC/UPC jungtis į atitinkamus adapterių ar siųstuvų-imtuvų prievadus. Pritvirtinkite išorinį apsauginį vamzdį ir kabelį prie įtempimo mažinimo taškų ir kabelių tvarkymo įrangos, kad išvengtumėte per didelio lenkimo. Papildomas sujungimas nereikalingas dėl gamykloje sumontuotų jungčių; jei norite, po įrengimo patikrinkite veikimą, naudodami pateiktą matavimo protokolą.

Rekomendacijos

Laikykite jungtis už ferulės korpuso, venkite galinių paviršių užteršimo ir prieš įkišdami laikykitės standartinių skaidulų valymo procedūrų. Laikykitės minimalių lenkimo spindulių ir pritvirtinkite kabelį, kad išvengtumėte mechaninio įtempimo; po įrengimo patvirtinkite jungties veikimą naudodami pateiktą matavimo ataskaitą.
