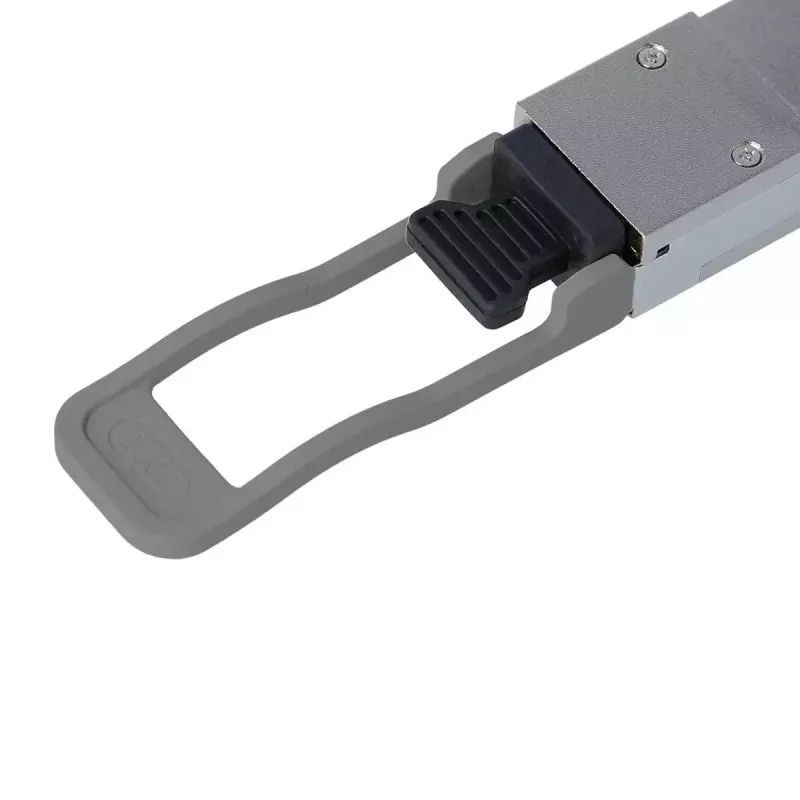

Šviesolaidinio siųstuvo-imtuvo modulis BlueOptics Q28-512-BO 100000 Mbit/s QSFP28

BlueOptics Q28-512-BO yra QSFP28 šviesolaidinio siųstuvo-imtuvo modulis, skirtas 100000 Mbit/s (100 Gbit/s) Ethernet jungtims per daugiamodį pluoštą. Sidabrinės spalvos ir 40 g svorio modulis įgyvendina dvipusį SR2 Bidi perdavimą su LC duplex jungtimis, atitinkančiomis MSA formos faktoriaus ir sąsajos specifikacijas. Jis palaiko vienu metu vykstančius siuntimo ir priėmimo kanalus 832–918 nm bangos ilgių diapazone ir apima skaitmeninę diagnostinę priežiūrą (DDM), suderinamą su SFF-8472, skirtą realiuoju laiku teikti parametrus, tokius kaip maitinimo įtampa, lazerio srovė, optinė galia ir temperatūra.

Privalumai

Modulis siūlo standartizuotą QSFP28 formos faktorių ir LC duplex jungtis, kad būtų galima tiesiogiai integruoti į suderinamus komutatorius, maršrutizatorius ir saugojimo sistemas. Aukštos kokybės optinių lazerių ir integrinių grandynų naudojimas prisideda prie ilgo tarnavimo laiko ir didelio vidutinio laiko tarp gedimų, o DDM teikia veiksmingą nuotolinę diagnostiką techninei priežiūrai ir gedimų šalinimui. Jo dvipusis SR2 Bidi dizainas leidžia sukurti didelio tankio 100G jungtis per vieną daugiamodžio pluošto porą, sumažinant kabelių sudėtingumą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite QSFP28 siųstuvą-imtuvą į tuščią suderinamo komutatoriaus, maršrutizatoriaus ar kitos įrangos QSFP28 prievadą, vadovaudamiesi priimančiojo įrenginio gamintojo įdėjimo ir išėmimo instrukcijomis. Sujunkite LC duplex daugiamodžio pluošto komutacinius kabelius, suderintus su modulio dvipusiu SR2 Bidi konfigūracija. Patikrinkite jungties būseną ir stebėjimo duomenis per priimančiąją sistemą ir, jei palaikoma, naudokite DDM, kad nuskaitytumėte įtampos, lazerio srovių, optinės galios ir temperatūros vertes diagnostikos tikslais. Įsitikinkite, kad priimančiojo įrenginio programinė įranga ir sąsaja palaiko QSFP28 modulius ir bet kokius pardavėjo suderinamumo nustatymus, reikalingus trečiųjų šalių siųstuvams-imtuvams.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite daugiamodį pluoštą ir LC duplex komutacinius kabelius, nurodytus 100G SR2 Bidi jungtims, palaikykite tinkamą pluošto švarą ir lenkimo spindulį bei patikrinkite DDM palaikymą priimančiojoje įrangoje, kad būtų galima atlikti nuotolinę diagnostiką. Laikykite tinklo įrenginių programinę įrangą atnaujintą ir laikykitės gamintojo nurodymų dėl siųstuvų-imtuvų karšto prijungimo.
