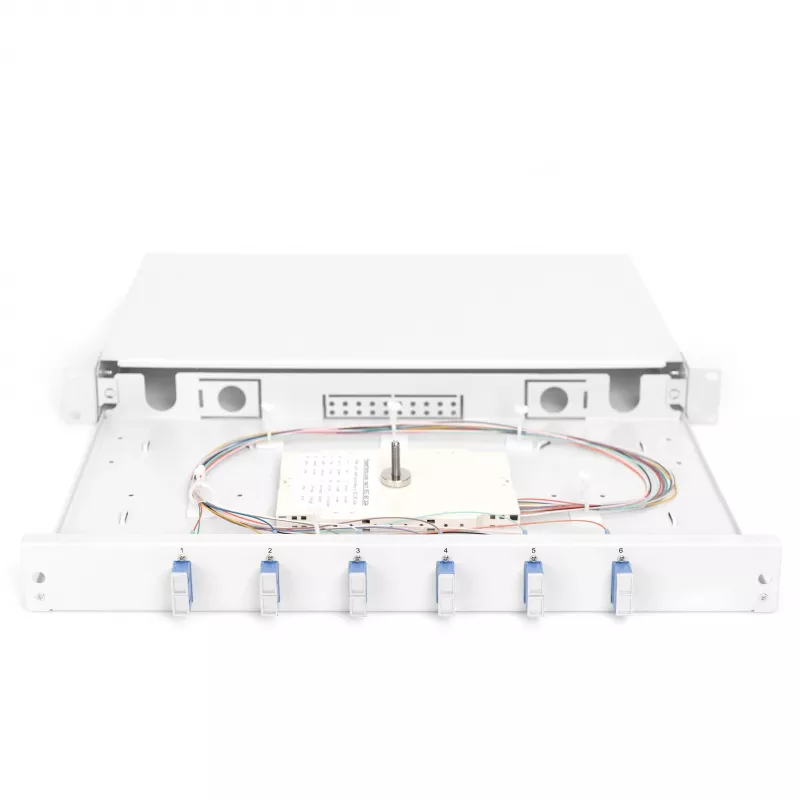

Šviesolaidinė jungimo dėžutė Digitus DN-96320/9 SC OS2 51,5 cm pilka

Šviesolaidinės jungimo dėžutės yra nuolat montuojamos tinklo spintoje, kad sutelktų ten susijungiančius šviesolaidinius kabelius, atlikdamos panašų vaidmenį kaip pataisų skydas. „Digitus“ šviesolaidinė jungimo dėžutė DN-96320/9 skirta SC jungtims ir OS2 pluošto tipui; ji pagaminta iš 1 mm lakštinio plieno su pilka (RAL 7035) apdaila ir pristatoma iš anksto sukomplektuota su surinkta sujungimo kasete, spalvomis koduotais pigteilais ir priekinio skydo movomis. Įrenginys yra montuojamas į stovą (1U) ir turi kompaktiškus išorinius matmenis (483 mm × 44,5 mm × 280 mm), skirtą tvarkingam pluošto valdymui ir sujungimų apsaugai.

Privalumai

Jungimo dėžutė suteikia saugų, nuolat montuojamą gaubtą optinių pluoštų sujungimui ir maršrutizavimui, sumažinant įtempimą ir apsaugant jungtis. Iš anksto sumontuota sujungimo kasetė ir movos supaprastina montavimą ir sumažina montavimo vietoje laiką. Spalvomis koduoti pigteilai atitinka DIN IEC 60304 aiškiam identifikavimui, o plieninis korpusas užtikrina mechaninį stabilumą ir ilgalaikį patvarumą įprastoje tinklo spintos aplinkoje.

Tinka

• Montuojamas į stovą pluošto valdymas serverių patalpose ir telekomunikacijų spintose
• OS2 vienmodžio pluošto prijungimas prie komutatorių, medijos keitiklių, maršrutizatorių, modemų, serverių ir SFP modulių
• FTTH / FTTB įrenginiai, kur reikalinga saugi terminacija ir sujungimo apsauga

Pagrindinės specifikacijos

• Modelis: Digitus DN-96320/9
• Jungties tipas: 6 × SC dvipusis (SC DX)
• Pluošto tipas: OS2 (vienmodis)
• Komplektacijoje esantys komponentai: sujungimo kasetė, spalvomis koduoti pigteilai, priekinio skydo movos
• Stovo dydis: 1U (483 mm plotis)
• Korpuso medžiaga: 1 mm lakštinis plienas, pilka (RAL 7035)
• Išoriniai matmenys (P × A × G): 483 mm × 44,5 mm × 280 mm
• Prekės ženklas: DIGITUS
• MPN: DN-96320/9
• EAN: 4016032278337

Kaip naudoti

Sumontuokite jungimo dėžutę standartiniame 19 colių stove tinkamame aukštyje ir pritvirtinkite stovo varžtais. Nukreipkite įeinančius pluošto kabelius į spintą ir per dėžutės įvadus, tada paruoškite ir sujunkite pluoštus pagal sujungimo kasetės instrukcijas. Įkiškite spalvomis koduotus pigteilus į sujungimo kasetę ir prijunkite pigteilų jungtis prie priekinio skydo SC movų. Naudokite pataisų kabelius, kad prijungtumėte priekinio skydo SC prievadus prie komutatorių, medijos keitiklių, maršrutizatorių, modemų ar SFP modulių pagal poreikį.

Rekomendacijos

Tvarkykite pluoštus laikydamiesi atitinkamų ESD atsargumo priemonių ir naudokite rekomenduojamus pluošto įrankius. Išlaikykite mažiausius lenkimo spindulius OS2 vienmodžiam pluoštui, venkite per didelio pigteilų įtempimo ir pritvirtinkite kabelių įvadus, kad išvengtumėte judėjimo. Atlikite bandymus (įterpimo nuostoliai / grįžtamojo atspindžio nuostoliai) po sujungimo, kad patikrintumėte teisingą montavimą.
