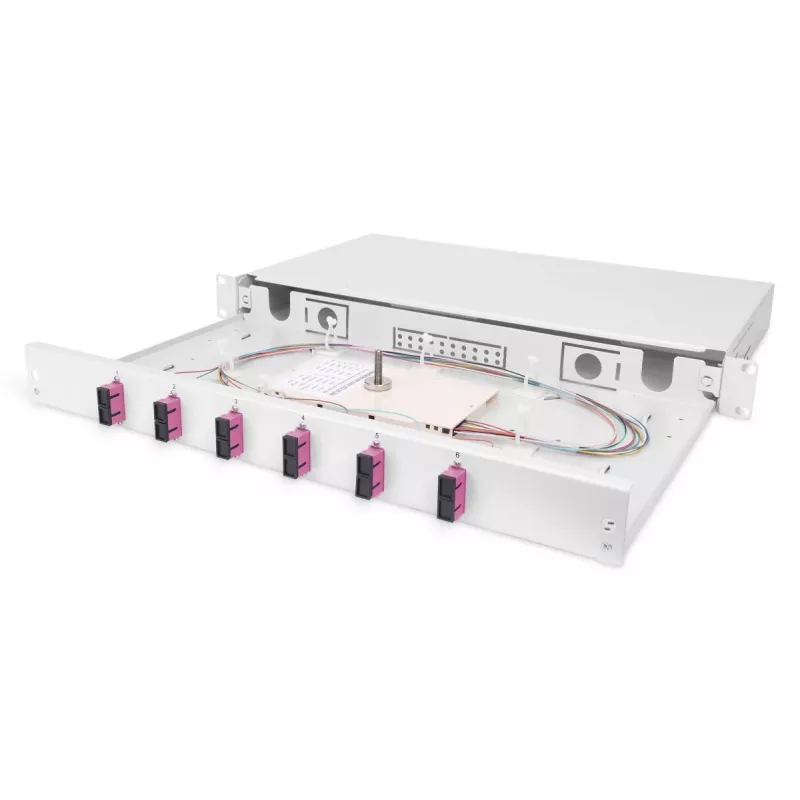

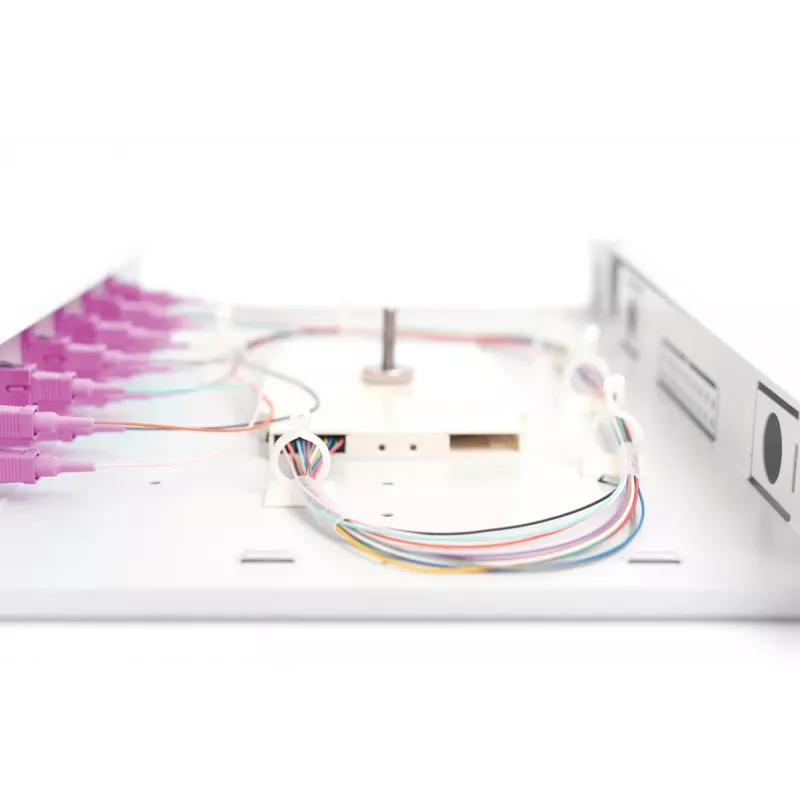

DIGITUS Skaidulinių optinių skaidulų sujungimo dėžutė SC OM4 1U 6xSC-DX su kasetė, spalvotais pigtailais ir jungtimis

DIGITUS skaidulinių optinių skaidulų sujungimo dėžutė DN-96320-4 yra 1U į stelažą montuojamas korpusas, skirtas skaidulų sujungimams ir jungtims valdyti bei apsaugoti. Ji pritaikyta šešiems SC dvipusiams prievadams ir naudoja OM4 daugiamodžius skaidulinius komponentus. Įrenginyje yra sujungimo kasetė, spalvoti pigtailai ir jungtys, o korpusas pagamintas iš patikimo plieno, kompaktiškų matmenų (483 x 243 x 44 mm), tinkamas duomenų centrų ir ryšio stelažų įrengimui.

Privalumai

Ši sujungimo dėžutė užtikrina tvarkingą skaidulų išvedžiojimą ir saugią sujungimų bei jungčių sąsajų apsaugą. Įtraukta sujungimo kasetė supaprastina lydomųjų sujungimų saugojimą ir tvarkymą, o spalvoti pigtailai ir jungtys leidžia greitai atpažinti ir paprastai sujungti. 1U formos faktorius ir plieninė konstrukcija leidžia taupiai išnaudoti erdvę ir patvariai montuoti standartiniuose 19 colių stelažuose.

Tinka

• Pataisymo ir sujungimų valdymui serverių patalpose ir duomenų centruose
• OM4 daugiamodžių skaidulų įrengimui, kuriems reikia SC dvipusių jungčių
• Į stelažą montuojamiems skaidulų paskirstymo ir kryžminio sujungimo skydams

Pagrindinės specifikacijos

• Modelis: DIGITUS DN-96320-4
• Stelažo dydis: 1U, suderinamas su 19 colių
• Jungties tipas: 6 x SC dvipusis (SC DX)
• Skaidulos tipas: OM4 daugiamodė
• Į komplektą įeina: sujungimo kasetė, spalvoti pigtailai, jungtys
• Korpuso medžiaga: plienas
• Matmenys: 483 x 243 x 44 mm
• Prekės ženklas: DIGITUS
• MPN: DN-96320-4
• EAN: 4016032343813

Kaip naudoti

Įstatykite sujungimo dėžutę į standartinį 19 colių stelažą, užimdami vieną vienetą (1U) stelažo aukščio. Įveskite ateinančias skaidulas į galinius arba šoninius įvadus, pritvirtinkite jas įtempimo sumažinimo priemonėmis ir atlikite lydomuosius sujungimus pateiktoje sujungimo kasetėje. Prijunkite pigtailus prie įtrauktų jungčių ir sumontuokite SC dvipuses jungtis į priekinio skydo prievadus. Sutvarkykite ir pritvirtinkite perteklinę skaidulą naudodami vidinius išvedžiojimo takus, kad išvengtumėte lenkimo viršijant nurodytus spindulius.

Rekomendacijos

Elkitės su skaidulomis ir pigtailais laikydamiesi standartinių skaidulų saugos ir švaros procedūrų. Naudokite tinkamą lydomojo sujungimo įrangą ir po įrengimo patikrinkite optinį vientisumą bei nuostolius tinkamu testeriu. Laikykitės lenkimo spindulio reikalavimų ir pritvirtinkite skaidulas, kad išvengtumėte mechaninio įtempimo.
