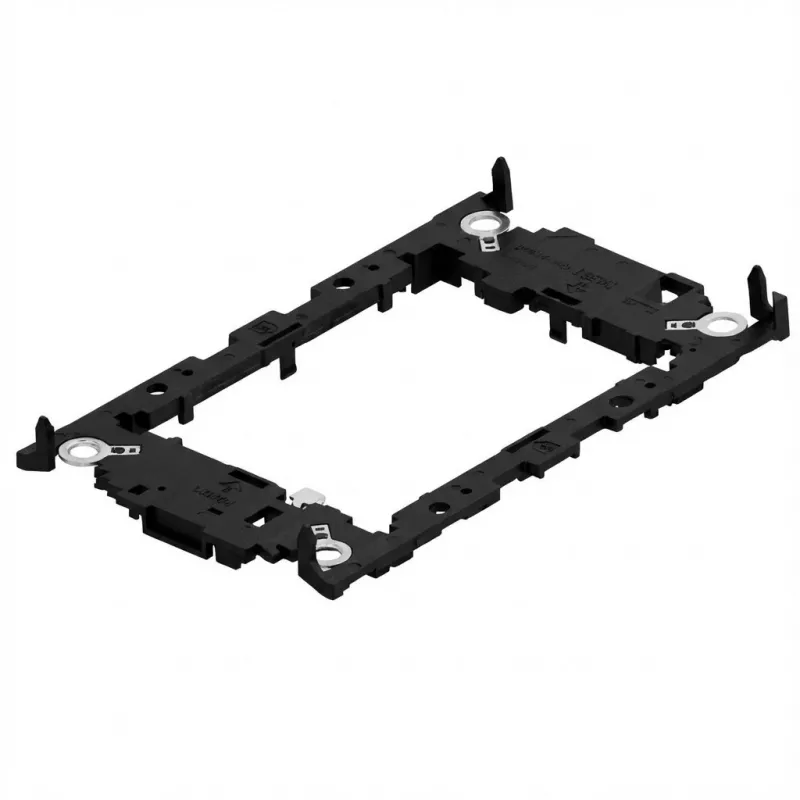

Supermicro nešiklio plokštė E1B LGA 4677 su tarpine (modelis SKT-1424L-001B-FXC)

Supermicro nešiklio plokštė E1B LGA 4677 su tarpine yra platformos plokštė, skirta talpinti Intel LGA 4677 procesorius ir užtikrinti tinkamą mechaninį išlygiavimą bei elektrinį junglumą serverių ar darbo stočių konstrukcijose. Tiekiama su tarpine, nešiklio plokštė užtikrina teisingą procesoriaus montavimo aukštį ir šilumos sklaidytuvo atramą, supaprastindama integravimą surenkant ar aptarnaujant sistemas, naudojančias LGA 4677 lizdo formatą.

Privalumai

Nešiklio plokštė sukurta taip, kad atitiktų fizinius ir elektrinius LGA 4677 procesorių reikalavimus, užtikrindama stabilų lizdo montavimą, sustiprintą procesoriaus atramą dėl pridėtos tarpinės ir suderinamumą su standartiniais nešiklio plokštės tvirtinimo taškais. Jos konstrukcijoje akcentuojamas patikimas mechaninis išlygiavimas, ilgaamžiškumas pakartotinai įdedant ir išimant procesorius bei paprastas montavimas integravimo, testavimo ar remonto darbo eigose.

Tinka

• Sistemų integratoriams, surenkantiems serverius ar darbo stotis su Intel LGA 4677 procesoriais
• Remonto ir priežiūros operacijoms, kurioms reikalingas teisingas procesoriaus įdėjimas ir tarpinės atrama
• Originalios įrangos gamintojų surinkimo linijoms ir mažos apimties surinkimui, kai testavimui reikalingos nešiklio plokštės
• Laboratorijoms ir validavimo aplinkoms procesoriaus suderinamumo bei mechaninio pritaikymo testavimui

Pagrindinės specifikacijos

• Lizdo tipas: su LGA 4677 suderinama nešiklio plokštė
• Pridedamas priedas: procesoriaus tarpinė, skirta apkrovos plokštelei ir šilumos sklaidytuvo atramai
• Formos faktorius: nešiklio plokštės išdėstymas, skirtas serverių / darbo stočių integracijai
• Tvirtinimas: standartiniai nešiklio plokštės tvirtinimo taškai, skirti korpusams ar testavimo įtaisams
• Junglumas: platformos lygio elektrinės sąsajos procesoriaus signalams perduoti (maitinimo ir PCIe linijos priklauso nuo įdiegto procesoriaus ir sistemos konstrukcijos)

Kaip naudoti

Įdėkite nešiklio plokštę į tikslinį korpusą ar testavimo įtaisą, laikydamiesi platformos tvirtinimo taškų. Sumontuokite procesorių ant LGA 4677 lizdo, užtikrindami teisingą orientaciją, tada uždėkite pridėtą tarpinę, kad paremtumėte procesoriaus šilumos sklaidytuvą, ir pritvirtinkite apkrovos plokštelę ar fiksavimo mechanizmą pagal serverio ar darbo stoties surinkimo procedūrą. Prijunkite maitinimo ir platformos kabelius, kaip reikalaujama priimančiai sistemai, ir laikykitės standartinių terminio sprendimo montavimo ir sistemos programinės įrangos konfigūravimo procedūrų.

Rekomendacijos

Dirbdami su LGA 4677 lizdu ir procesoriumi, naudokite apsaugą nuo elektrostatinės iškrovos ir venkite per didelės jėgos įstatant procesorių. Naudokite pridėtą tarpinę, kad išlaikytumėte teisingą mechaninį aukštį ir užtikrintumėte patikimą kontaktą; prieš priverždami fiksavimo įrangą patikrinkite, ar bet koks aušinimo sprendimas yra suderinamas su tarpine ir plokštės tvirtinimo taškais.
